机场地勤直升机牵引作业配套设备

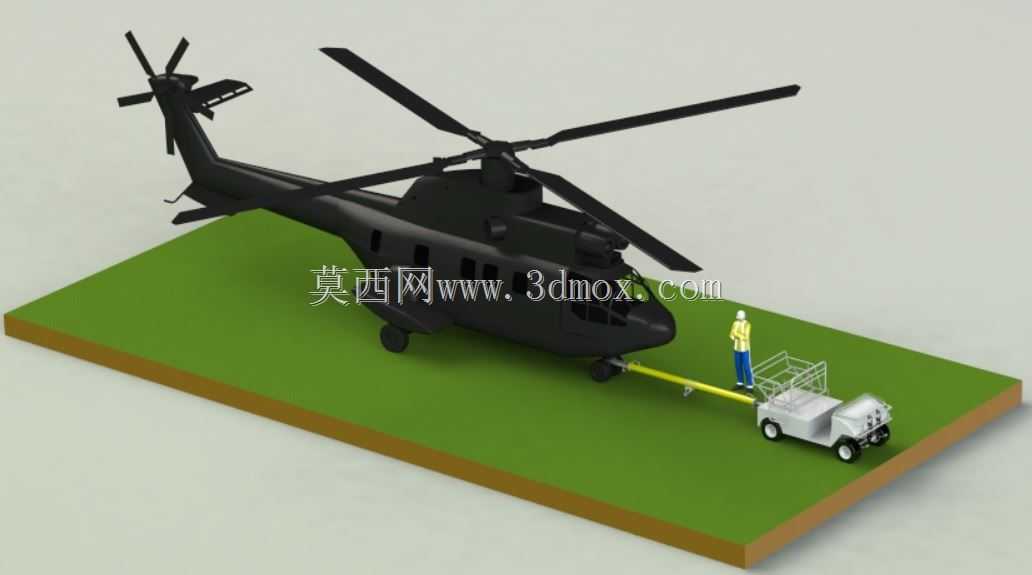

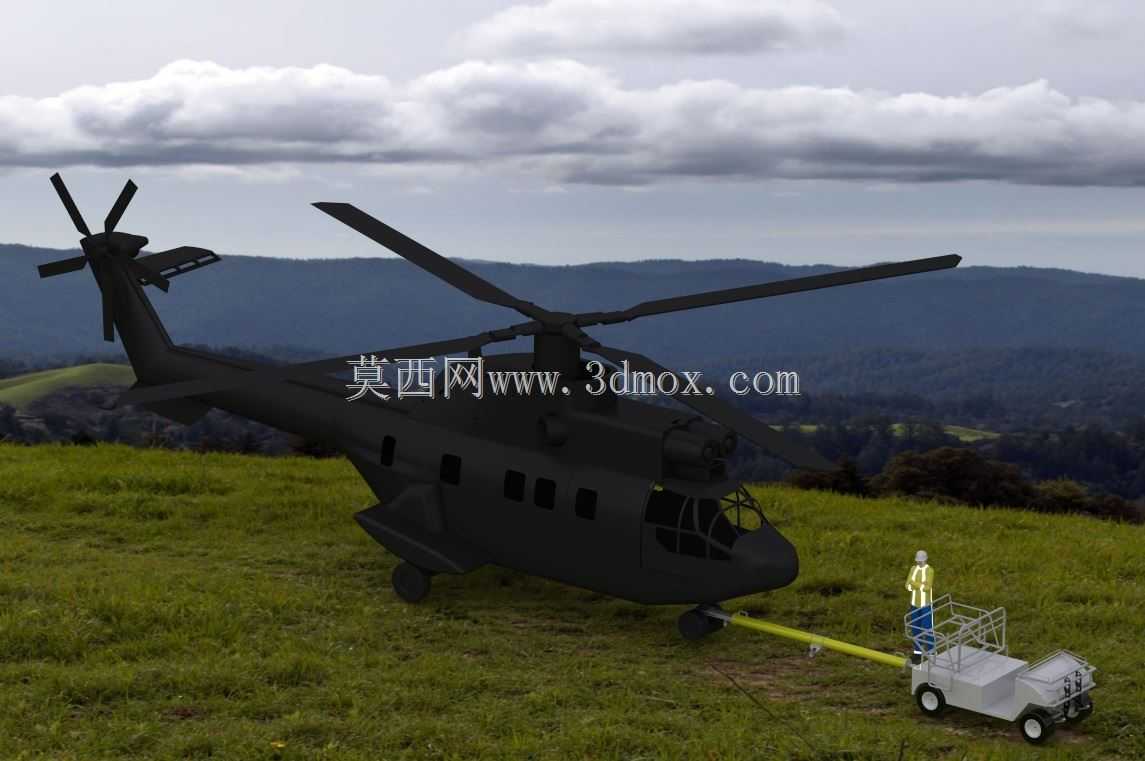

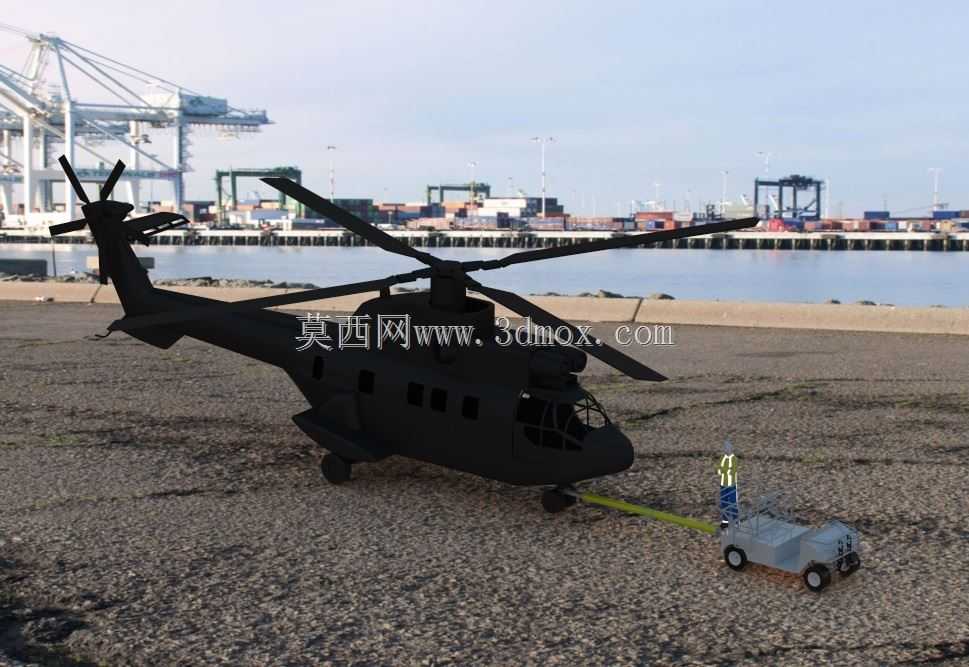

　　在通航机场、军用直升机起降场的日常地面保障作业中，直升机地面移位是高频且对操作精度要求极高的环节，不同于固定翼航空器的牵引逻辑，直升机起落架布局、机身重心分布、旋翼与尾桨的净空边界都有特殊要求，常规的通用牵引设备无法适配这类作业场景，这套牵引作业配套的三维设计成果，完整还原了直升机地面牵引作业的全场景装备匹配关系，可直接用于地勤保障流程模拟、新员工操作培训、装备适配性校核等场景。从实际作业逻辑来看，直升机落地后发动机完全关停、旋翼停转的状态下，依靠自身动力滑行存在地面转向半径大、易吹起地面杂物损伤旋翼、发动机怠速油耗与磨损高的问题，因此中短距离的机位调整、机库进出、维修工位移位都需要依靠专用牵引设备完成。

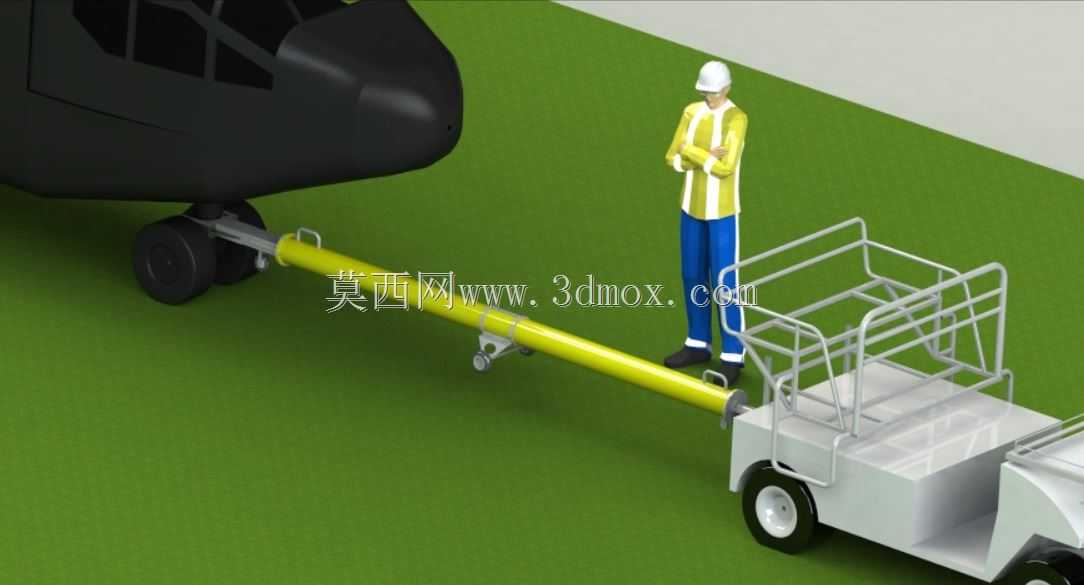

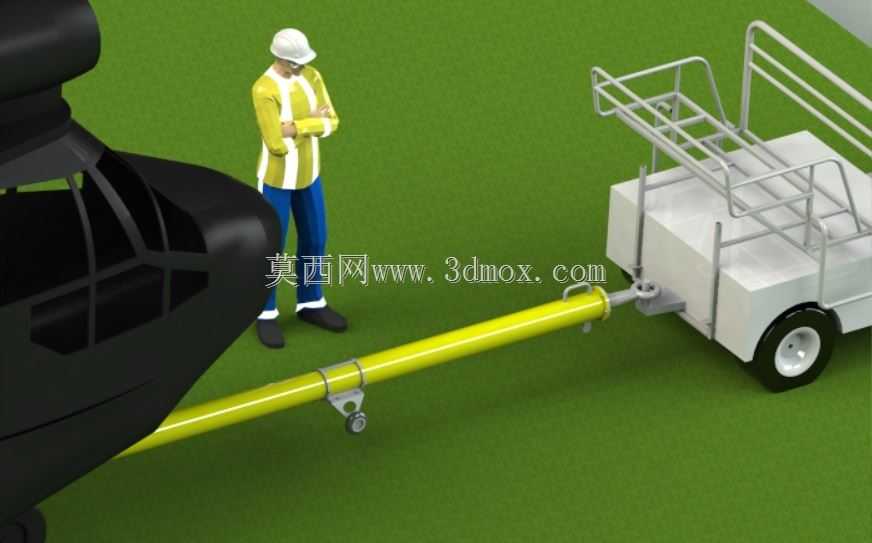

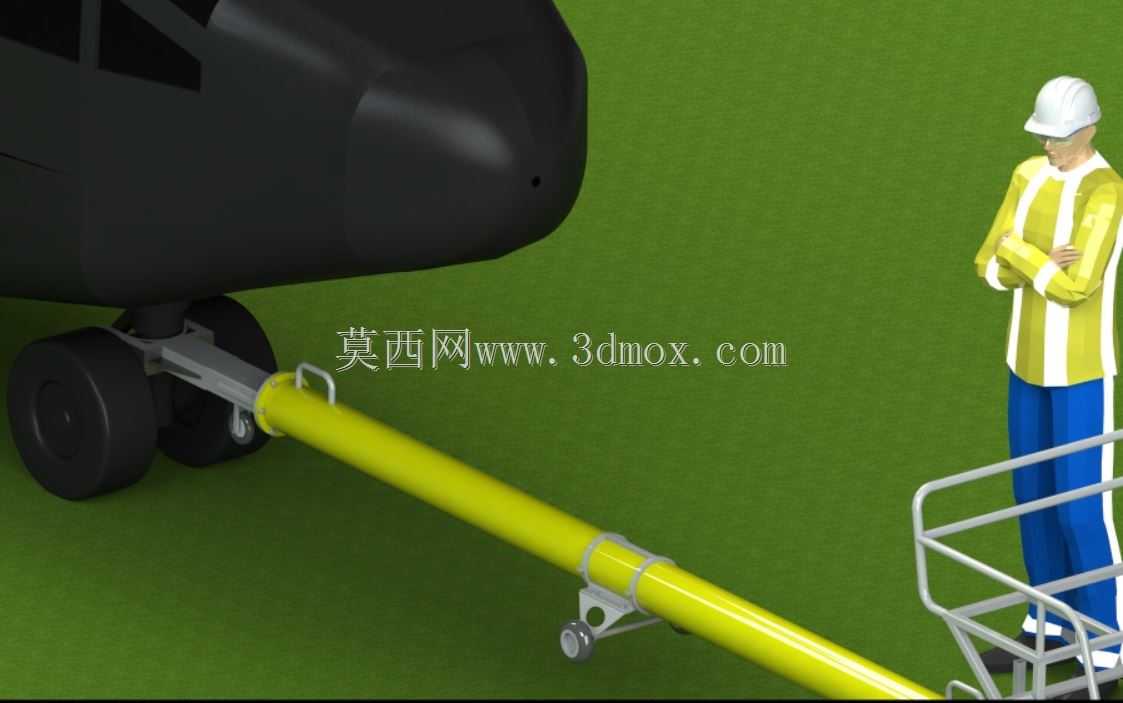

　　这套设计里的牵引杆采用了两端铰接的结构形式，靠近直升机的一端设置了与直升机前起落架牵引销完全匹配的快接接口，接口处预留了保险销安装位，实际作业中挂接完成后插入保险销，可避免牵引过程中杆体与起落架意外脱开；牵引杆靠近地勤牵引车的一端设置了缓冲阻尼段，内置的弹性缓冲结构可吸收牵引车起步、制动时的瞬时冲击力，避免刚性冲击传递到直升机起落架结构，造成起落架缓冲支柱、机身连接结构的隐性损伤。配套的地勤牵引车采用了低重心、小转弯半径的布局设计，车身宽度控制在1.2米以内，长度不超过2.5米，可在直升机旋翼下方、机库狭窄通道内灵活转向，车身前部设置了可升降的牵引连接座，可根据不同型号直升机的起落架高度调整连接位置，适配不同吨位的直升机牵引需求；

　　车身后部集成了配重箱与操作平台，作业人员可站在平台上完成牵引杆挂接、牵引过程中的周边净空观察，车身四周设置了防撞橡胶条，避免靠近机身时剐蹭直升机蒙皮。设计过程中重点校核了多类安装与作业边界：首先是牵引状态下的净空边界，牵引杆挂接完成后，杆体最低点距离地面高度不小于15厘米，可适配机场常见的减速带、盖板接缝等路面凸起，不会出现杆体剐蹭地面的情况；牵引车顶部最高点距离地面高度不超过1.1米，挂接状态下与直升机机头下部的最小间隙保持在20厘米以上，转向过程中不会与机头雷达罩、下部传感器结构发生碰撞。其次是载荷匹配边界，牵引杆的额定牵引载荷按照15吨级直升机的地面牵引需求设计，杆体主体采用高强度合金钢结构，

　　铰接点的销轴采用剪切强度更高的合金材质，可承受牵引过程中的最大瞬时拉力，同时预留了1.5倍的安全系数，避免过载出现结构断裂；牵引车的行走轮采用实心橡胶轮胎，接地比压控制在0.6MPa以内，不会对机场铺装道面、机库环氧地坪造成压痕损伤，制动系统采用了驻车制动与行车制动双回路设计，在有坡度的停机位上可稳定驻车，不会出现溜车风险。另外设计中还还原了作业人员的站位空间，牵引杆挂接位置预留了足够的操作空间，作业人员可快速完成销钉插拔、接口锁紧操作，不需要俯身探入直升机机头下方，降低作业过程中的磕碰风险；牵引车的操作平台设置了防滑踏板与安全扶手，作业人员站立观察时可稳定抓扶，雨天、霜冻天气下也不会出现滑倒风险。从场景适配性来看，这套设计不仅还原了单一直升机与牵引设备的结构，还完整呈现了实际作业中的空间位置关系，可用于模拟不同机位、不同转向角度下的牵引路径规划，校核机库门宽度、滑行道转弯半径是否满足该型直升机的地面牵引通行要求，也可用于地勤作业流程的可视化推演，优化牵引作业的人员配置、操作步骤，减少地面保障作业的准备时间，降低人为操作失误带来的装备损伤风险。
