代顿齿轮减速电机1L522B结构设计

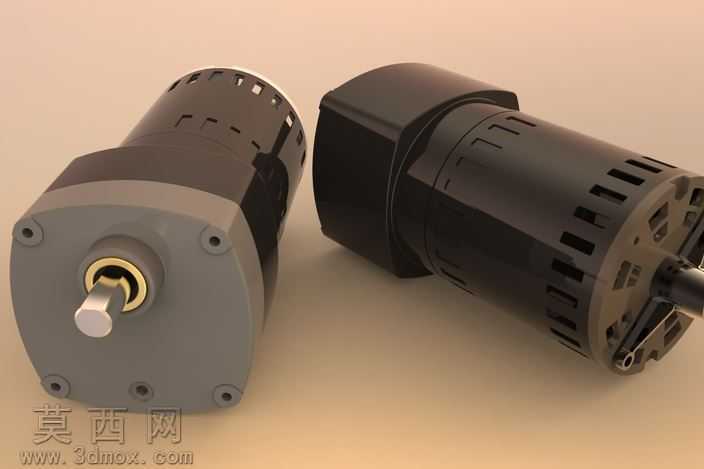

本作品为代顿齿轮减速电机1L522B的三维建模设计成果，建模阶段依托三维参数化设计逻辑完成全结构复刻，首先针对电机本体与减速箱两大核心模块进行拆分建模，对电机外壳的散热格栅结构采用阵列特征完成批量构建，精准还原每一处格栅的开槽尺寸、排布间距与倒角细节，保证壳体散热结构的设计还原度；针对输出轴部分，严格匹配1/80减速比对应的轴径、键槽尺寸与轴伸长度，对轴端的金属衬套、定位台阶结构做了精细化的特征建模，还原轴件与端盖的装配配合关系。减速箱端盖部分采用拉伸与切除特征完成安装孔位的定位，四个安装沉孔的位置度、孔径深度均参照实物参数设定，端盖与箱体的配合止口做了公差适配的建模处理，还原实际装配的贴合效果。材质与渲染阶段，针对电机外壳的黑色工程塑料材质，调整材质的粗糙度、漫反射参数还原哑光塑壳的质感，对输出轴、安装衬套等金属部件赋予金属材质，调整金属反光度与高光参数还原机加工金属件的表面质感，端盖的灰色工程塑料部分单独调整材质色相，区分不同壳体部件的材质差异。结构设计层面，完整还原电机内部与减速箱的装配逻辑，电机转子腔体与齿轮减速腔的分隔结构、内部齿轮组的排布空间均做了对应建模，还原PSC230伏特、60/50Hz、4.5rpm参数对应的减速传动结构布局，建模过程中对各部件的装配干涉做了校验，保证所有零部件的装配关系符合实际产品的结构逻辑，整体模型可用于减速电机的结构展示、装配教学以及相关传动系统的选型参考，渲染输出的效果图清晰呈现产品的外观细节与结构特征，直观展示该款减速电机的外形特点与结构布局。
