1.5马力工业电动机三维结构设计模型

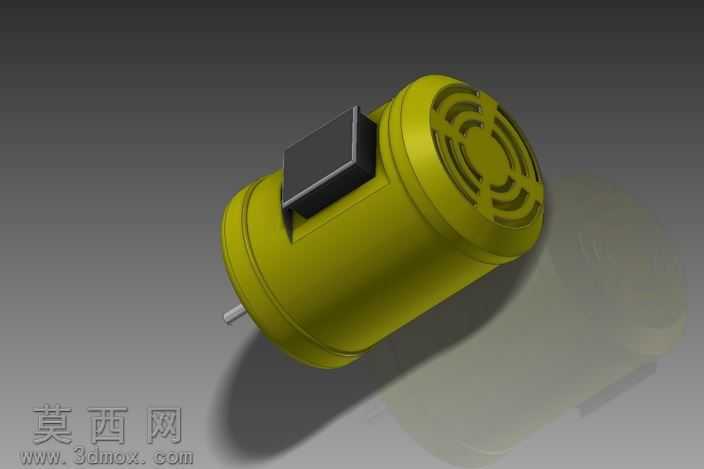

本模型为1.5马力规格的工业三相异步电动机三维设计成果，建模过程严格遵循小型工业电机的实际生产尺寸规范，在三维建模环境中完成全参数化结构搭建。首先从电机核心的定子腔室基础轮廓开始构建，通过旋转凸台命令生成圆柱形的电机主体壳体，壳体壁厚按照工业级铸铁外壳的标准参数设置，保证结构强度与散热需求的平衡。模型完整还原了电机端部的散热风罩结构，风罩表面的格栅式通风孔采用阵列切除命令完成，每一处通风槽的宽度、间距都参考同功率电机的散热设计标准，确保风道走向符合实际冷却气流的流通逻辑，能够直观呈现电机运行时的空气散热路径。电机顶部的接线盒结构采用独立建模后装配的方式完成，接线盒的盒体与盒盖通过配合约束定位，还原了真实电机接线部位的防护结构，接线盒与主壳体的连接部位做了过渡圆角处理，符合铸件的工艺设计要求。电机输出轴采用阶梯轴结构设计，轴段的直径变化、轴伸长度都匹配1.5hp电机的标准输出尺寸，轴端的倒角、轴肩定位结构都完整呈现，可清晰展示电机与外接负载的连接配合关系。模型的材质渲染贴合实际工业电机的外观特征，主体壳体赋予哑光黄漆的铸铁材质，表面设置细微的颗粒质感模拟真实铸件的漆面效果，接线盒部分赋予深灰色工程塑料材质，输出轴部分赋予金属切削后的银灰色钢材质感，风罩格栅部分做了半通透的质感处理，整体渲染效果真实还原工业场景中电机的视觉特征。在结构设计逻辑上，模型充分考虑了电机的装配合理性，各部件的拆分逻辑符合实际电机的生产装配流程，壳体的连接止口、端盖的配合位都做了对应结构设计，没有出现结构干涉的问题，能够直观展示小型工业电动机的整体构造与各部件的位置关系，可用于电机结构教学、设备装配模拟等场景的参考使用。
