马拉松Y368卧式电动机三维结构设计

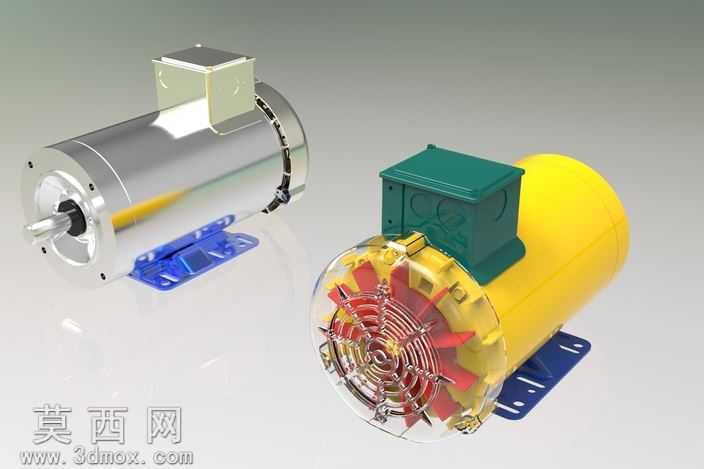

本作品为马拉松Y368型号卧式电动机的三维数字化模型，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循工业电动机的实际结构比例与装配逻辑，完整还原了该型号2HP功率规格电动机的全部核心结构。建模阶段首先搭建基准坐标系，以电机安装底座为装配基准，依次完成定子壳体、转子组件、输出轴、端盖、接线盒、散热风罩、散热风叶等零部件的独立建模，各零件间的配合公差参考工业电机实际装配标准设置，保证虚拟装配后无结构干涉，可直接用于装配模拟、运动仿真等后续工程应用。材质渲染阶段针对不同零部件匹配对应工业材质：电机主壳体采用抛光不锈钢材质，还原金属表面的高反光金属质感与细腻的机加工纹理；安装底座采用蓝色喷塑铸铁材质，模拟工业铸件表面的哑光喷塑涂层质感；接线盒分别制作了金属压铸与工程塑料两种材质方案，还原不同批次产品的外观差异；前端输出轴做了发黑处理的金属材质，还原传动轴表面的耐磨涂层质感；其中一款方案将尾部风罩设置为半透明PC材质，可清晰展示内部红色塑料散热风叶的辐条式结构，直观呈现电机尾部的散热结构布局。结构设计上完整还原了该型号电机的参数特征：适配60Hz供电频率，支持230/460伏特双电压输入，额定转速1800rpm，底座采用标准卧式安装脚座，预留的安装孔位尺寸符合行业通用安装规范，输出轴的轴径、键槽尺寸均与实际产品参数一致，接线盒位于电机壳体顶部，预留了标准的线缆进线接口，尾部散热结构采用离心式风叶搭配导流风罩的设计，可在电机运行时引导气流沿壳体轴向流动，带走定子工作产生的热量。设计过程中对电机的细节结构做了精细化还原：壳体表面的散热筋条、端盖的固定螺栓孔、底座的加强筋结构、接线盒的防水密封槽、风叶的平衡配重结构都逐一做了建模处理，没有对细小结构做不合理的简化，模型整体结构完整，既可以作为工业设计展示的渲染素材，也可用于电气设备集成时的布局参考、电机相关的教学演示素材，帮助使用者直观理解卧式异步电动机的内部构造与外部安装特征。
