多层堆叠式汽车轮胎存放周转架结构

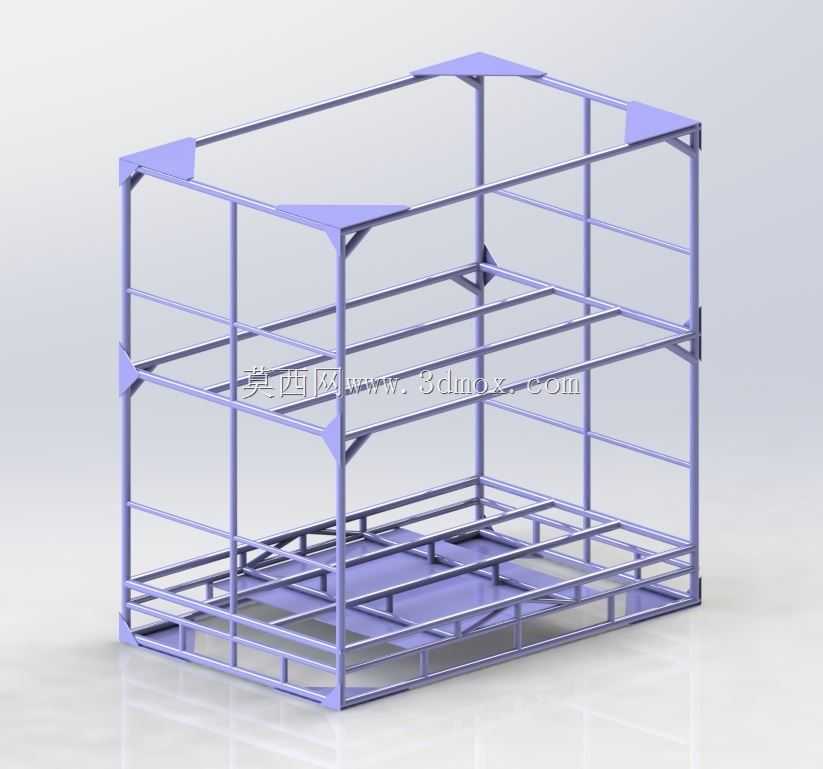

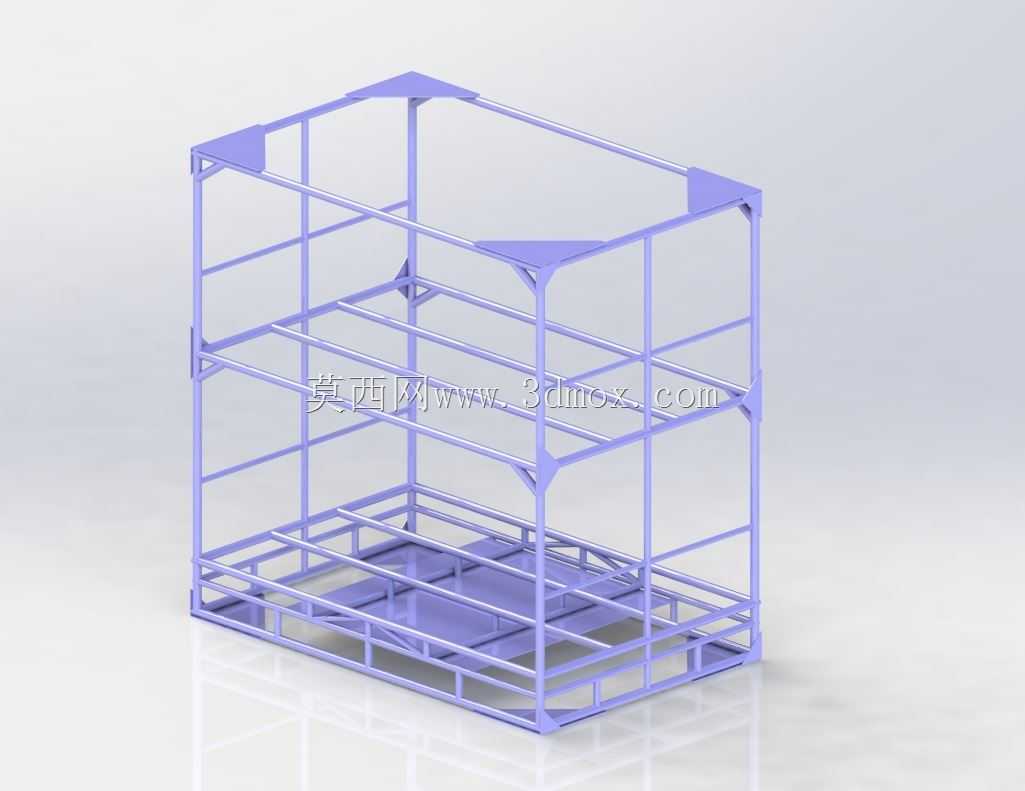

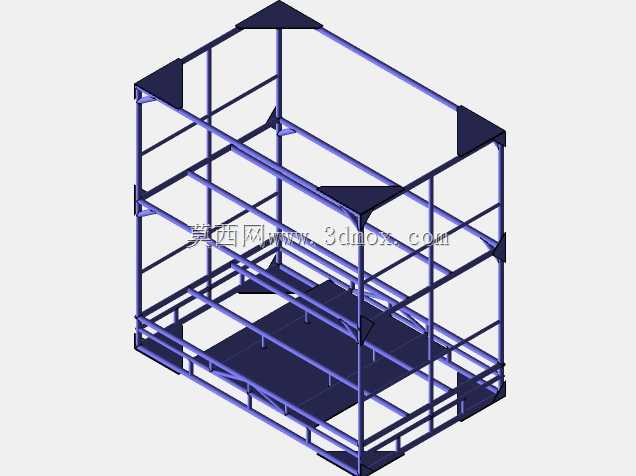

　　在汽车后市场仓储、轮胎生产车间周转、4S店备件存储以及汽配物流转运场景中，轮胎的规整存放一直是现场管理的核心痛点之一。常规散堆方式不仅会造成橡胶胎体受挤压变形，还会占用大量平面仓储空间，同时拣选、盘点作业效率极低，转运过程中也容易出现轮胎滚落、磕碰损伤的问题。这款轮胎存放架正是针对这类场景痛点开发的专用承载器具，整体采用框架式镂空结构设计，从结构受力逻辑出发，摒弃了多余的封闭面板设计，在保证整体承载刚度的前提下尽可能降低器具自重，同时镂空结构不会积存雨水、灰尘，适配室内仓储与室外临时周转的双重使用需求。

　　从功能特性来看，该存放架采用三层水平承载层设计，每层承载面由多根平行排布的横向金属杆件构成，杆件间距经过反复校核，既可以稳定承托不同规格的乘用车子午线轮胎，避免小尺寸轮胎从杆件间隙滑落，又能保证轮胎与承载面的接触为线接触而非面接触，减少橡胶胎面长时间受压产生的压痕变形，对于存放周期较长的备胎、换季轮胎来说，这种接触形式能有效降低橡胶老化不均的风险。架体四个角部设置了一体式的堆叠定位结构，顶部的定位凸台与底部的定位凹槽尺寸完全匹配，空载或满载状态下都可以实现多台货架的垂直堆叠，最高可支持四层堆叠存放，直接将垂直仓储空间利用率提升三倍以上，不需要额外搭配重型货架横梁，对于临时仓储、旺季扩容的场景来说适配性极强。

　　设计过程中首先考虑的是轮胎的尺寸适配边界，架体内部净宽度、净深度按照常规乘用车轮胎的最大外径尺寸预留了足够余量，从13寸到22寸的常规乘用车子午线轮胎都可以平放堆叠在每层承载面上，每层的净高度经过测算，既保证单层可以叠放4-6条同规格轮胎，又控制了整体架体的高度，避免人工取放上层轮胎时需要借助过高的登高梯，符合人工拣选作业的人机工程学要求。架体的主立柱采用矩形空心型钢制作，立柱之间通过斜向拉杆做交叉加固，在叉车转运、堆叠受侧向力的时候不会出现架体扭曲变形的问题，所有杆件的连接节点都采用满焊工艺处理，焊后打磨掉尖锐焊渣，避免剐蹭轮胎橡胶表面以及作业人员的衣物。

　　架体底部预留了标准的叉车叉取通道，通道高度与宽度适配国内通用的平衡重式叉车、手动液压搬运车的叉齿尺寸，不管是短距离的车间内工序周转，还是长距离的厂区之间转运，都可以直接用叉车叉取整架轮胎，不需要逐件搬运，单次转运效率是散装转运的6倍以上。考虑到轮胎存放过程中需要保持通风，架体四周没有设置封闭挡板，空气可以在架体内部自由流通，避免轮胎长期处于闷湿环境中出现橡胶发霉、钢丝帘线锈蚀的问题，同时开放式的结构也方便作业人员直接观察每层的轮胎规格、数量，盘点作业时不需要挪动轮胎就可以完成清点，大幅降低仓储管理的工作量。

　　在安装与使用边界上，该存放架为整体焊接式结构，出厂时已经完成整体焊接与表面喷涂处理，不需要现场组装，到货后直接可以投入使用，不存在安装尺寸误差带来的堆叠适配问题。架体底部的支撑脚采用加大的接触面积设计，在普通水泥地面上放置时不会压坏地面面层，同时四个支撑脚的平面度经过严格调校，满载状态下放置在平整地面上不会出现晃动、倾斜的问题。表面涂装采用户外级粉末静电喷涂工艺，涂层厚度均匀，耐磕碰、耐油污，在汽配车间常见的油污、轮胎脱模剂等介质侵蚀下不会出现涂层脱落、架体锈蚀的问题，日常维护只需要定期用压缩空气吹扫架体上的积尘即可，不需要额外的防腐保养。

　　不同于通用型平板货架，这款存放架的所有结构尺寸都围绕轮胎的存放特性做了针对性优化，没有冗余的结构设计，自重控制在合理区间，叉车转运时的无效载荷占比极低，堆叠状态下底层架体的受力经过有限元校核，满载时立柱的弯曲变形量控制在允许范围内，长期使用不会出现永久变形。对于轮胎生产企业来说，该款货架可以直接用于成型工序后、硫化工序前的胎坯临时存放，也可以用于成品轮胎的下线暂存；对于汽配流通企业来说，适配区域仓库的轮胎批量存储与门店配送周转；对于终端维修门店来说，既可以用于库存轮胎的规整存放，也可以用于换季客户寄存轮胎的分类管理，不同场景下都能通过结构设计解决轮胎存放的实际痛点。
