带切刀加热组件的包装杯分层结构

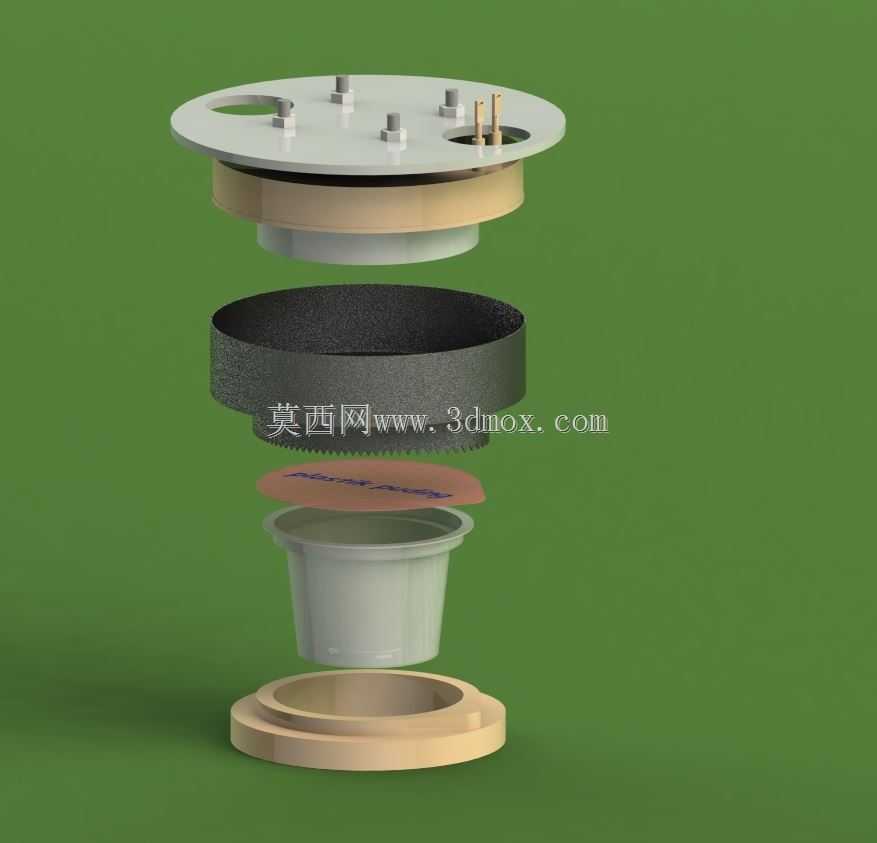

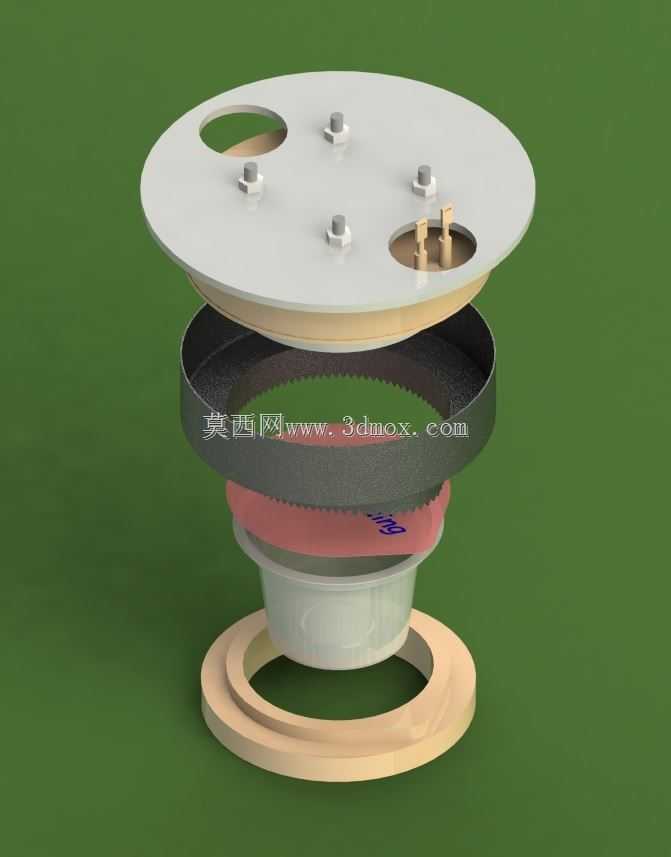

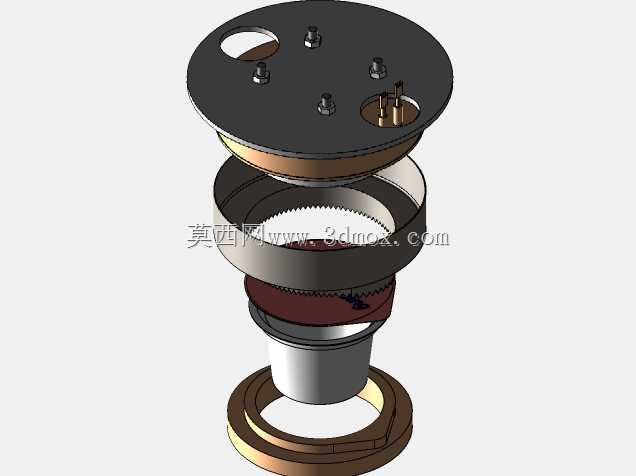

　　在快消品包装生产线的杯装物料封装工位，这类集成切刀与加热功能的杯体组件是完成封装裁切工序的核心执行部件，常见于果冻、酸奶、酱料等杯装产品的热封裁切环节，直接决定封装边的整齐度与密封可靠性。从结构分层来看，整个组件采用同轴堆叠的装配逻辑，最上层的圆形端盖作为功能承载基体，表面预留了两个功能开孔，其中尺寸偏小的开孔用于避让裁切动作的驱动连接件，尺寸稍大的开孔内置加热模块的接线与定位柱，端盖表面均匀分布的四个凸台是加热元件的压装定位点，保证加热模块工作时的压力均匀分布在封膜接触面上。中间层的环形切刀采用刃口向内的卷边结构，裁切时刃口与杯口边缘精准贴合，在热封完成的瞬间完成余膜裁切，避免封边出现毛边、连膜的问题，

　　切刀外侧的环形挡边可以限制裁切行程，防止刃口过度切入杯体造成杯口损伤。切刀下方的隔热缓冲层采用耐温弹性材质，一方面隔绝加热模块的热量向切刀外侧传导，避免非封合区域的包材受热变形，另一方面可以补偿杯体高度的制造公差，保证不同批次杯体封合时的压力一致。再往下的杯体承托段采用锥度过渡结构，与下方的环形底座配合形成杯体定位腔，底座的环形凸台可以嵌入生产线的定位卡槽内，保证整个组件在高速往复运动中不会出现径向偏移。设计过程中需要重点考量几个核心边界：首先是加热区域与裁切刃口的同轴度，两者的同轴度公差需要控制在0.1mm以内，否则会出现封边裁切偏位，导致密封失效；其次是切刀的行程余量，要保证在热封压力达到设定值时刃口刚好完成余膜切断，

　　行程过大会切坏杯口，行程不足则会出现余膜粘连；再者是加热模块的隔热距离，加热元件的工作温度通常在120-180℃之间，需要保证非工作区域的表面温度不超过60℃，避免操作人员误触烫伤，同时也防止包材在非封合区域受热收缩。从安装适配性来看，整个组件的最大外径与生产线的封合工位转盘安装孔匹配，总堆叠高度需要适配工位的升降行程，端盖上的定位柱间距与驱动板的安装孔位一一对应，不需要额外制作转接件就可以直接替换原有同规格工位组件。实际生产中，这类组件的加热模块采用嵌入式安装，更换时只需要拆下端盖的固定螺丝就可以完成加热片替换，切刀采用卡接式固定，刃口磨损后可以快速拆卸修磨或者更换，不需要拆解整个组件，能够大幅缩短生产线的停机维护时间。

　　杯体承托段的内壁光滑度需要达到Ra0.8以上，避免杯体放入或者取出时出现刮擦，影响杯体外观质量。在功能匹配上，切刀的刃口角度设计为15°，既保证刃口的锋利度可以快速切断0.05-0.1mm厚的复合封膜，又能保证刃口有足够的强度，在连续高频次裁切工况下不会出现崩刃问题，加热模块的发热区域宽度比杯口封边宽度宽0.5mm，保证封边整个圆周都能受热均匀，不会出现局部封合不牢的漏液问题。
