大跨度弧形轨道罐体表面清洁作业装置

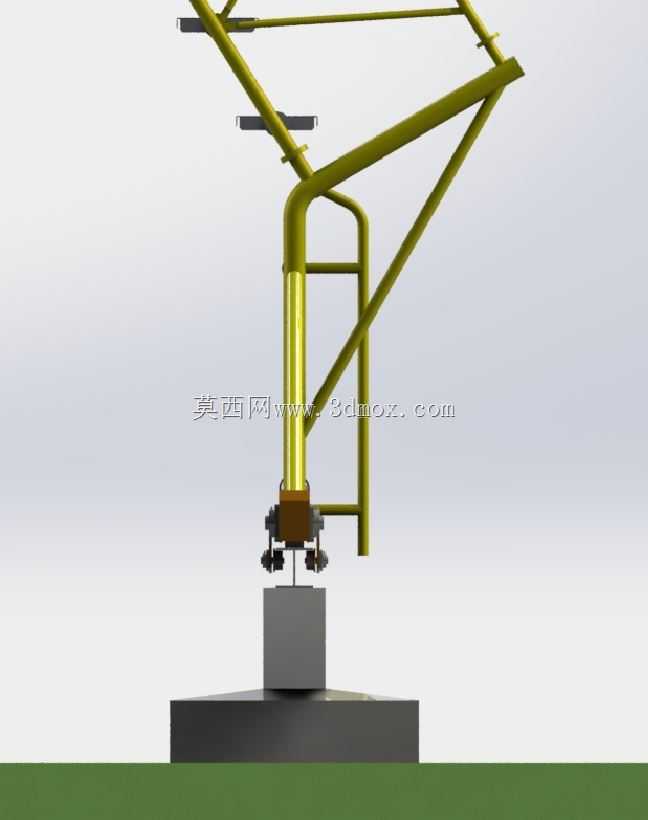

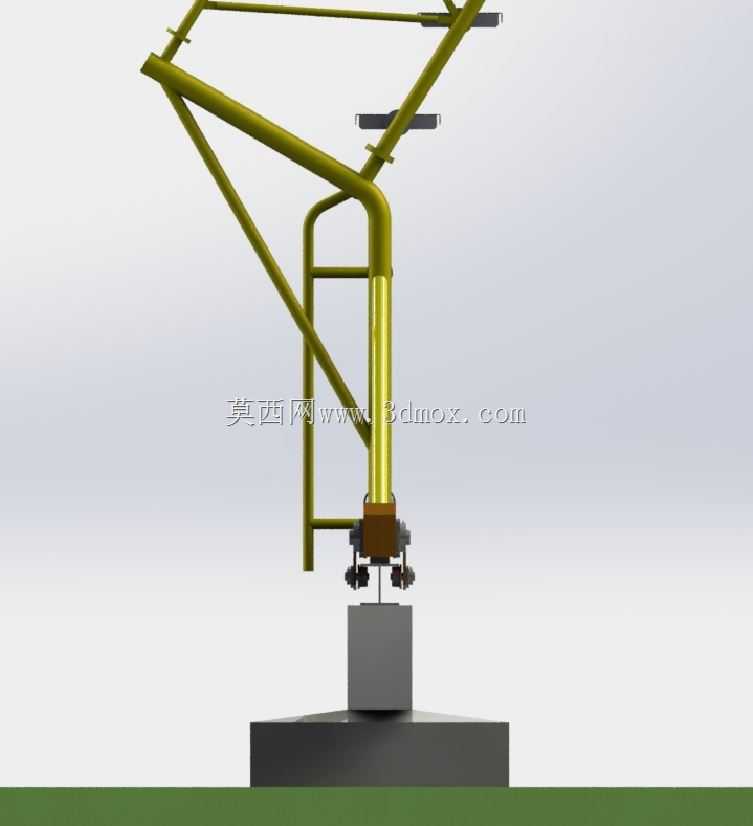

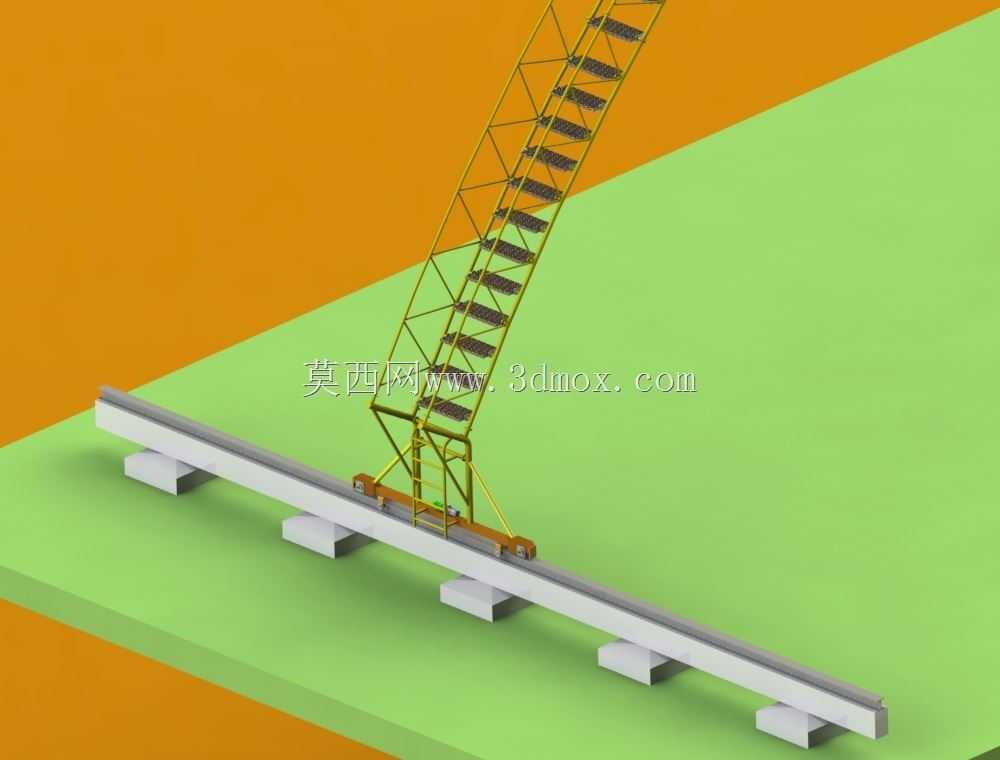

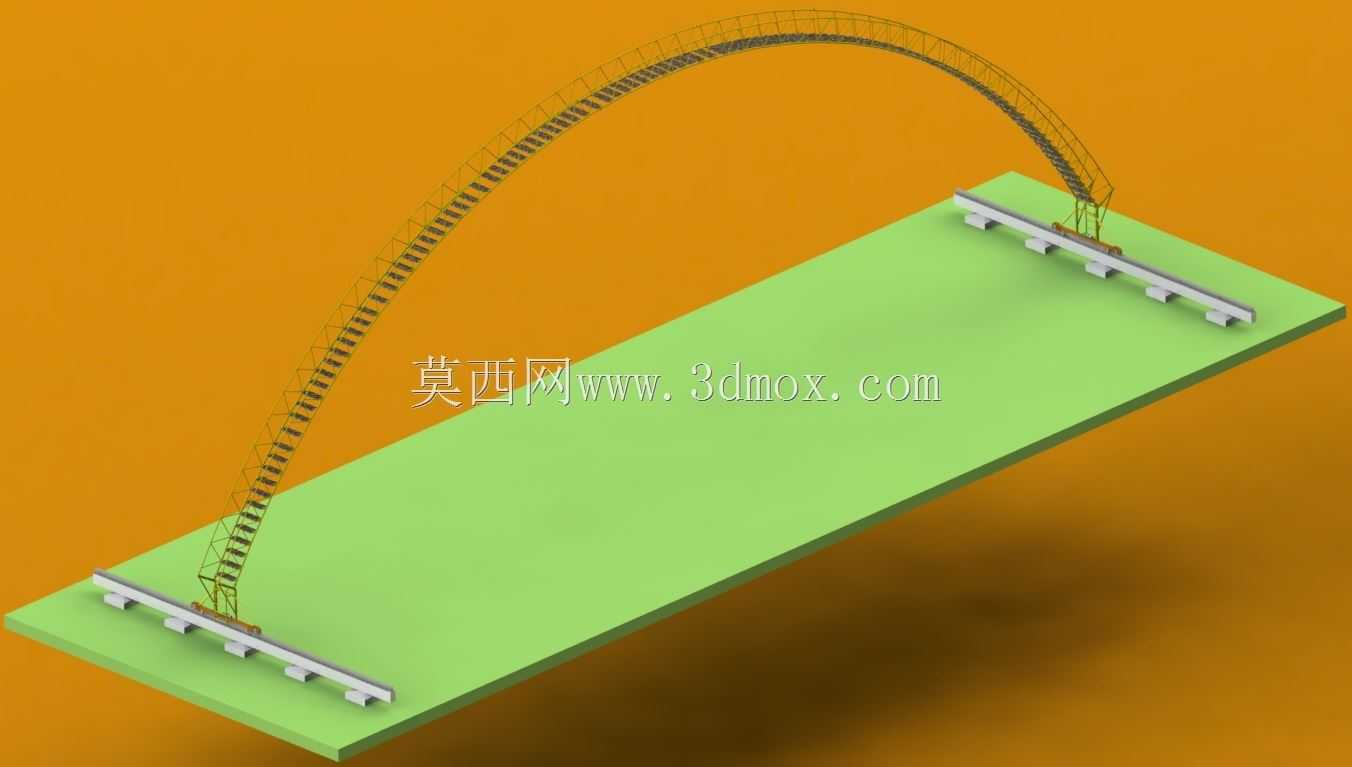

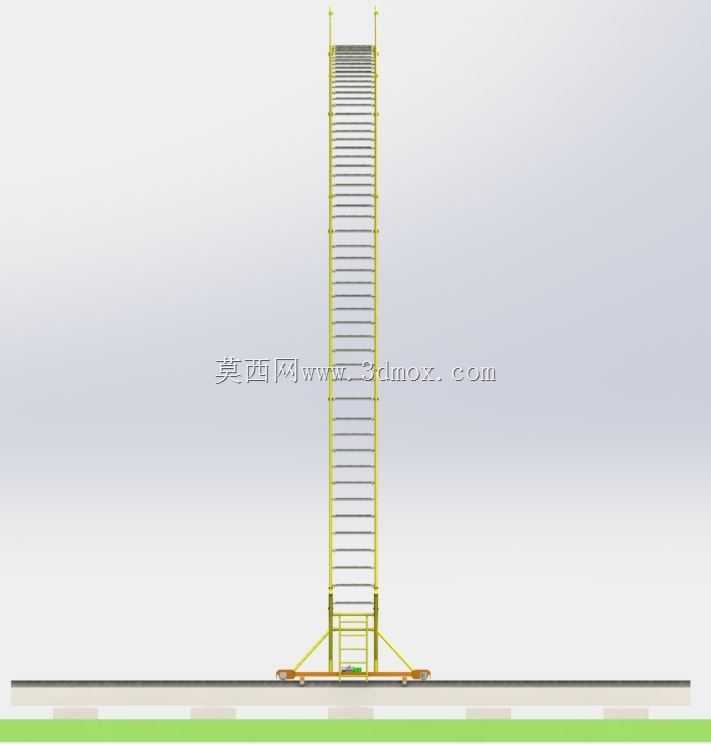

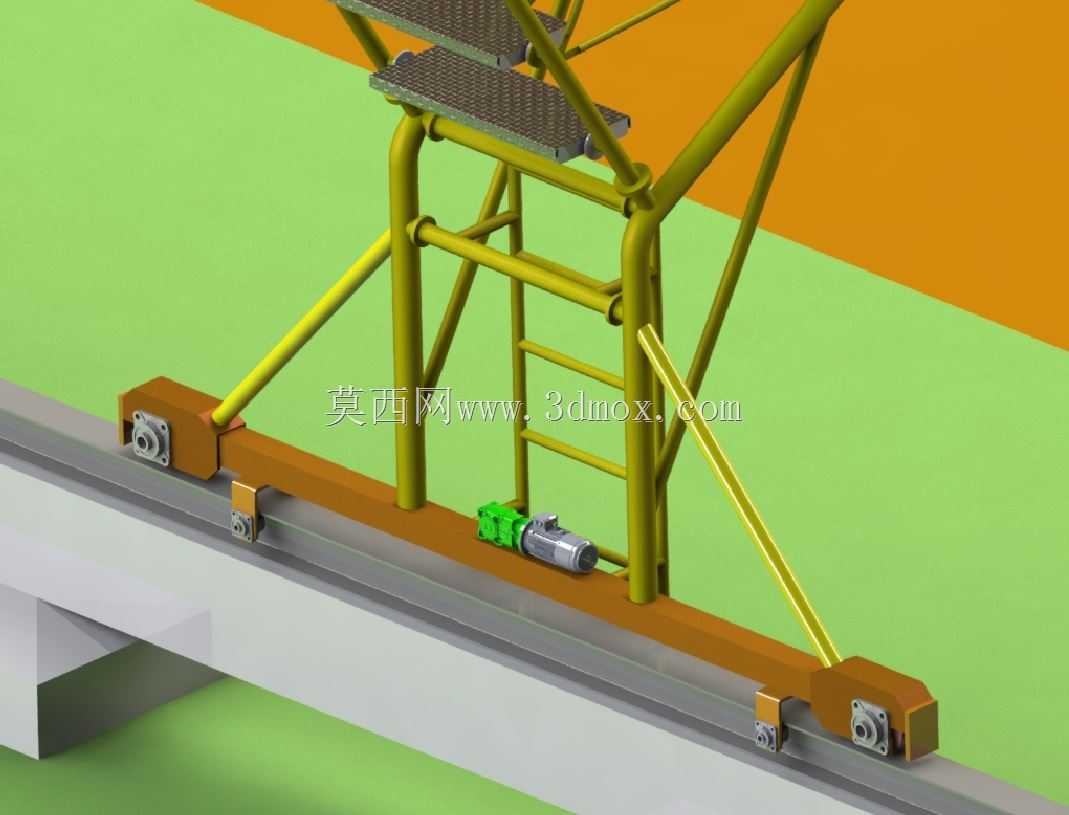

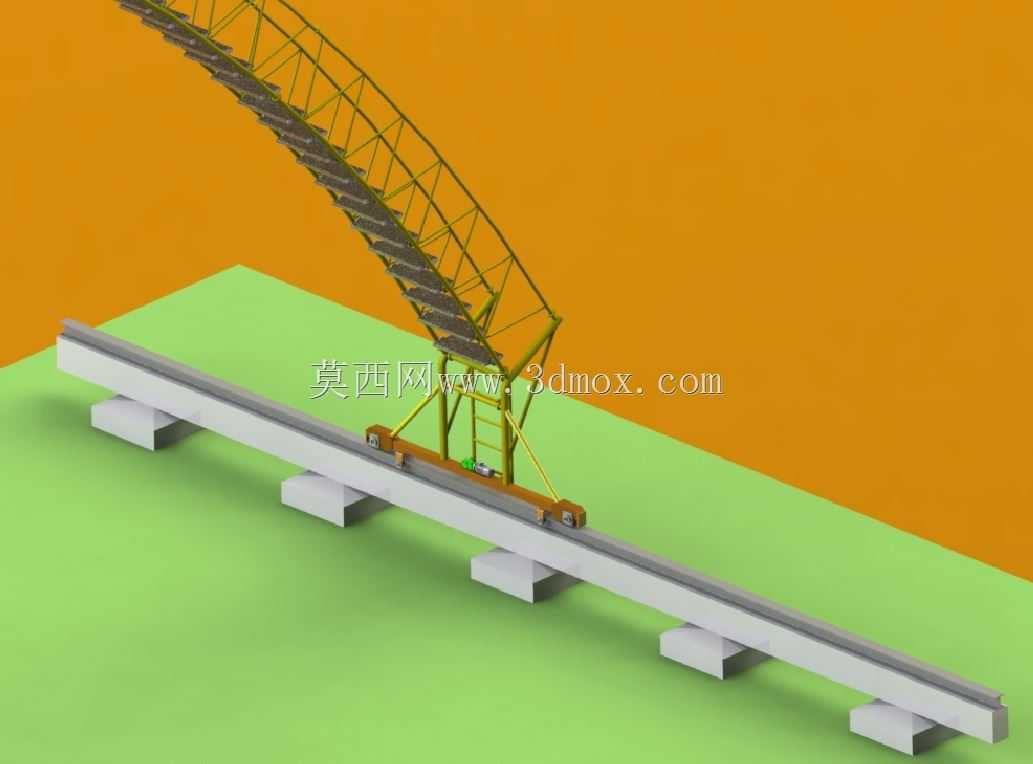

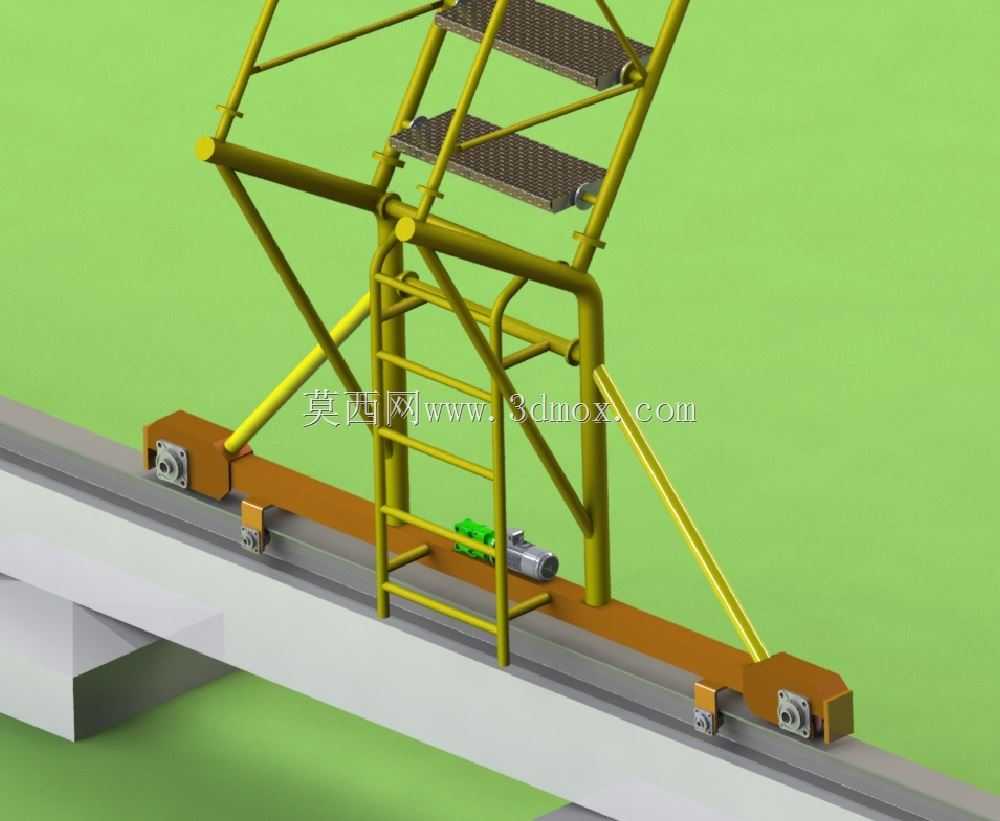

　　这套弧形跨接式清洁作业装置，主要面向大型平面构件、长条形罐体的外表面清洁、除锈、附着物清理作业场景，在储罐运维、大型板材预处理、户外长尺寸构件表面维护场景中适配性较强。装置采用两端同步行走的支撑结构，两侧行走基座分别布置在待清洁构件的两侧边缘，基座上设置多组导向支撑轮，可卡合在预设的平直导轨上，保证整个弧形架体在行走过程中不会出现偏移、侧翻问题，两侧行走单元采用同步驱动设计，运行速度匹配度可通过传动结构调整，避免架体行走过程中出现卡滞、拉扯变形的问题。架体主体采用大半径弧形桁架结构，弧度根据待清洁构件的宽度、作业覆盖范围做匹配设计，弧形架的内侧预留清洁执行机构的安装接口，可根据作业需求搭载高压喷淋头、旋转除锈刷、

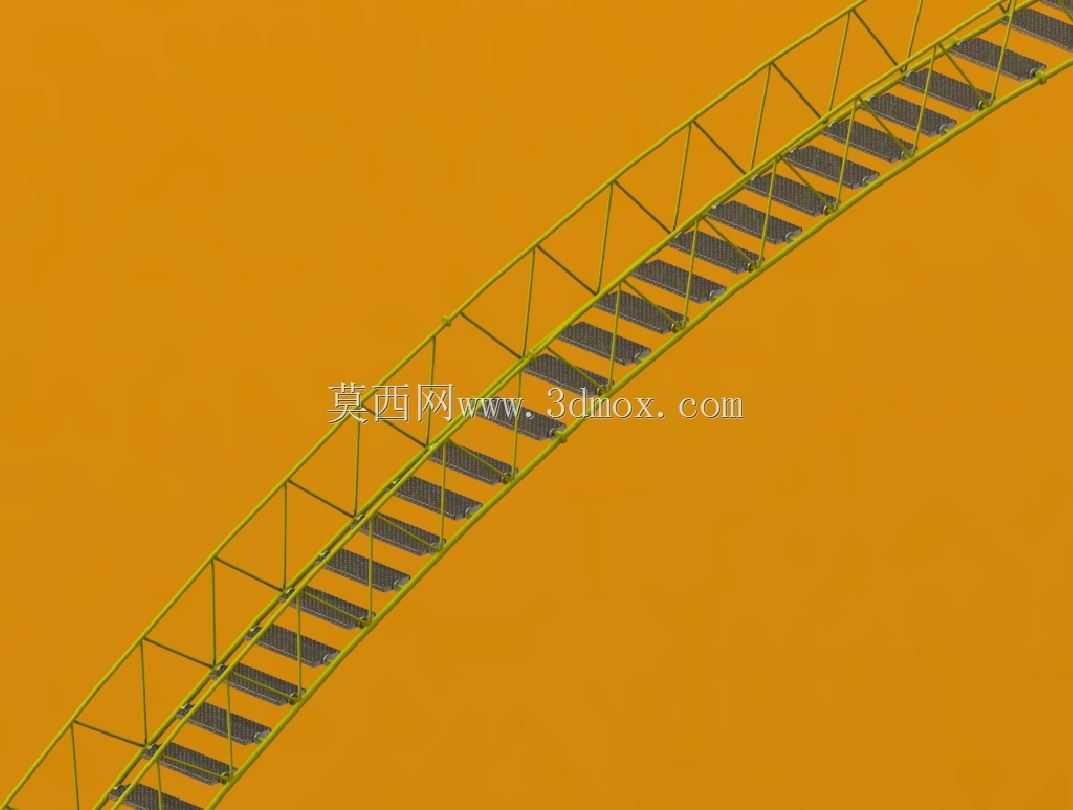

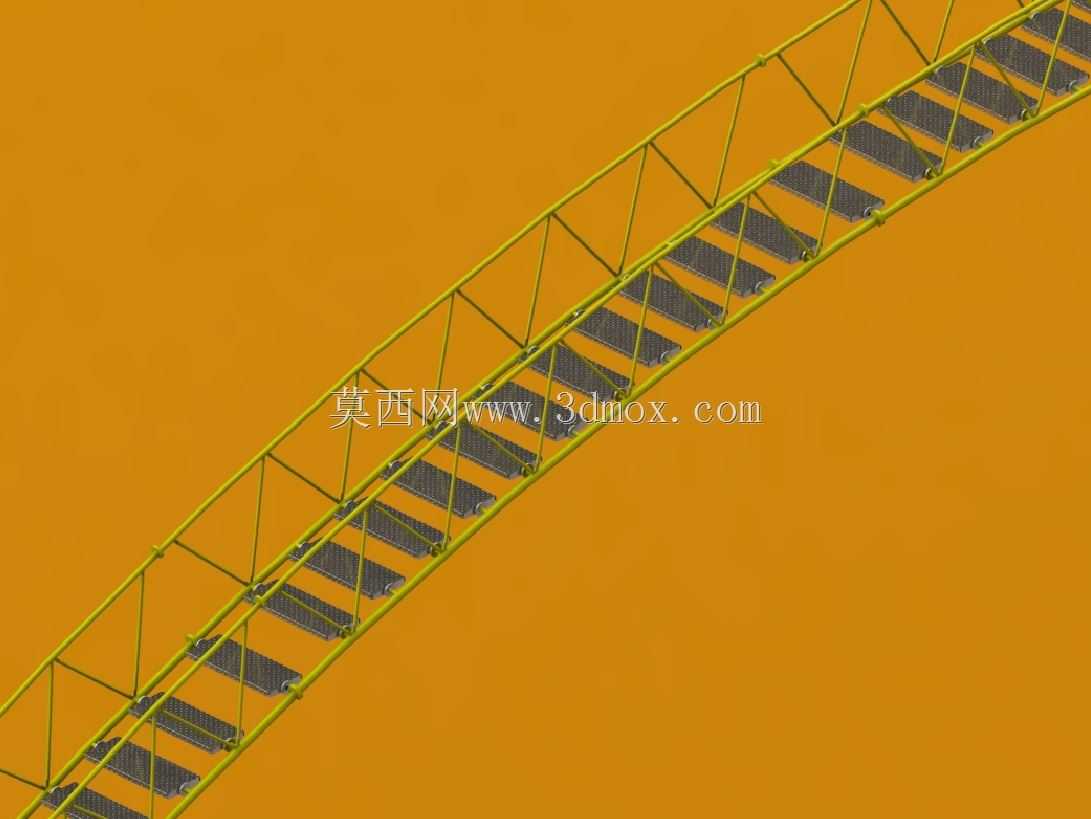

　　吸尘罩等不同作业终端，作业过程中弧形架沿着构件长度方向匀速移动，安装在架体上的执行机构即可完成整个构件幅宽范围内的表面全覆盖处理，无需人工在构件表面搭设作业脚手架，大幅降低高空作业的安全风险。从设计逻辑上看，这套装置优先考虑了大跨度作业下的结构刚度问题，弧形桁架采用分段式拼接设计，主弦杆采用矩形截面型材，腹杆采用斜向交错布置，在保证整体架体重量可控的前提下，抵消大跨度带来的中部下挠变形，架体两端与行走基座的连接位置设置铰接缓冲结构，可抵消导轨铺设过程中存在的小范围高度差、直线度误差，避免硬连接导致的架体应力集中。安装边界方面，两侧行走导轨的铺设间距需要与弧形架的跨度尺寸匹配，导轨的直线度公差控制在每米1mm以内，

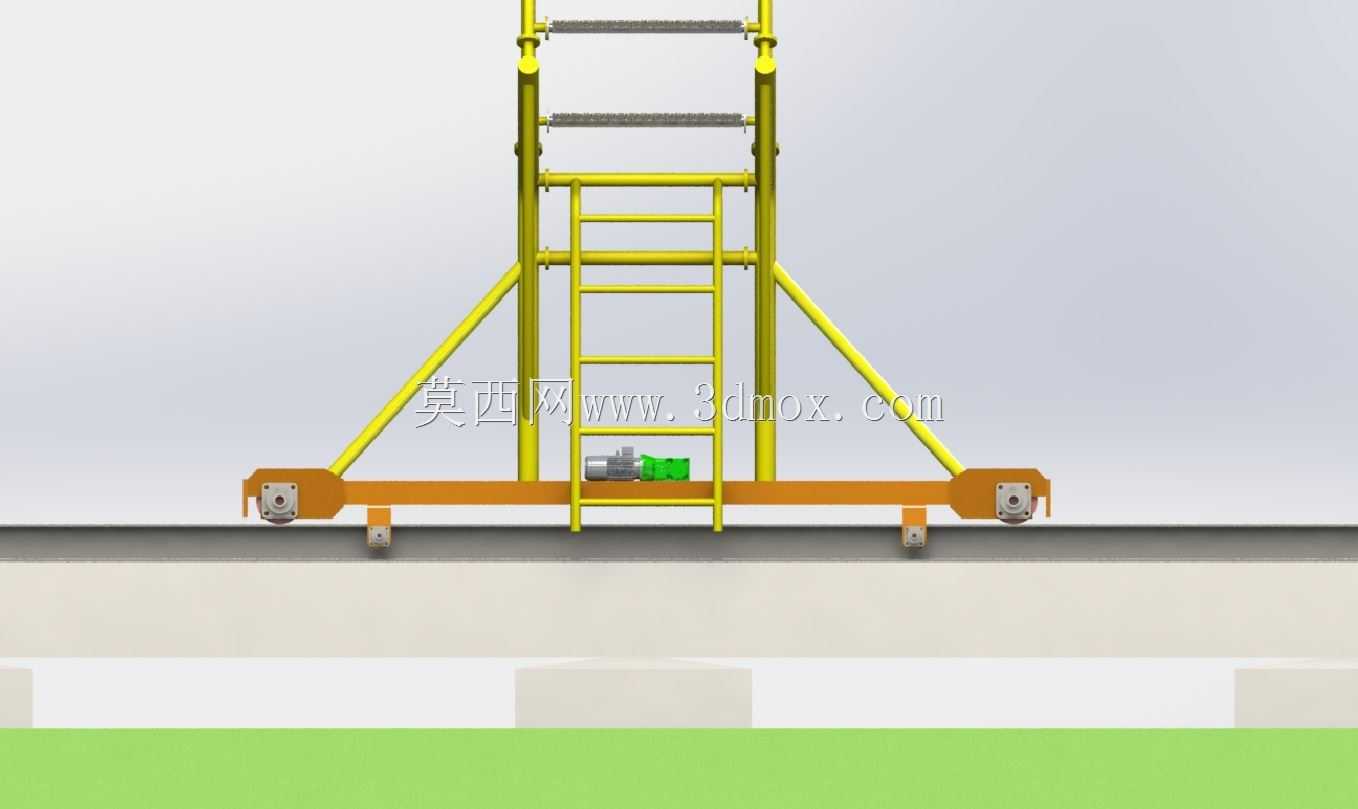

　　导轨顶面的高度差全程不超过5mm，保证行走轮全程贴合导轨面；装置的作业高度可通过调整行走基座的支撑脚高度进行适配，针对不同厚度的待清洁构件，可微调弧形架的安装高度，保证清洁执行机构与构件表面的作业距离始终处于最优区间。实际作业过程中，这套装置可替代传统的人工持工具高空作业模式，作业效率较人工提升4-6倍，同时作业过程中清洁力度均匀，不会出现人工清理常见的局部漏清、过度打磨损伤基材表面的问题。针对不同的作业工况，弧形架上的执行机构安装座采用快换式设计，无需拆卸主架体即可完成不同作业终端的切换，比如切换为喷涂终端后，还可完成构件表面的防腐涂料喷涂作业，拓展设备的适用场景。行走单元的驱动部分采用低速大扭矩传动结构，

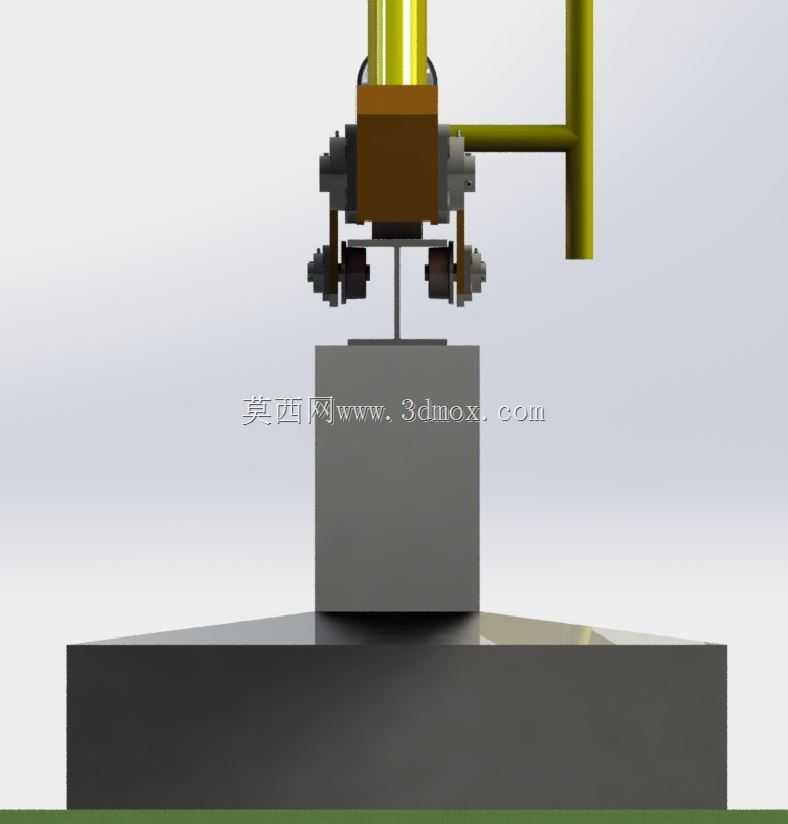

　　可根据作业需求调整行走速度，在重负荷除锈作业时采用低速行走模式，保证表面处理的深度达标，在简单浮尘清理作业时可提高行走速度，提升作业效率。架体的弧形曲率设计充分考虑了作业终端的作业覆盖角度，保证架体上任意位置安装的执行机构，其作业面都能垂直正对下方的构件表面，避免出现作业角度倾斜导致的清洁力度不均问题。两侧行走基座上设置有行程限位块，当装置行走到导轨末端时可自动触发停止，避免设备脱轨坠落，同时基座上预留有缆线、流体管路的拖链安装位，作业过程中供电线缆、供水管路、吸尘管路可随拖链同步移动，不会出现管线拉扯、缠绕的问题。
