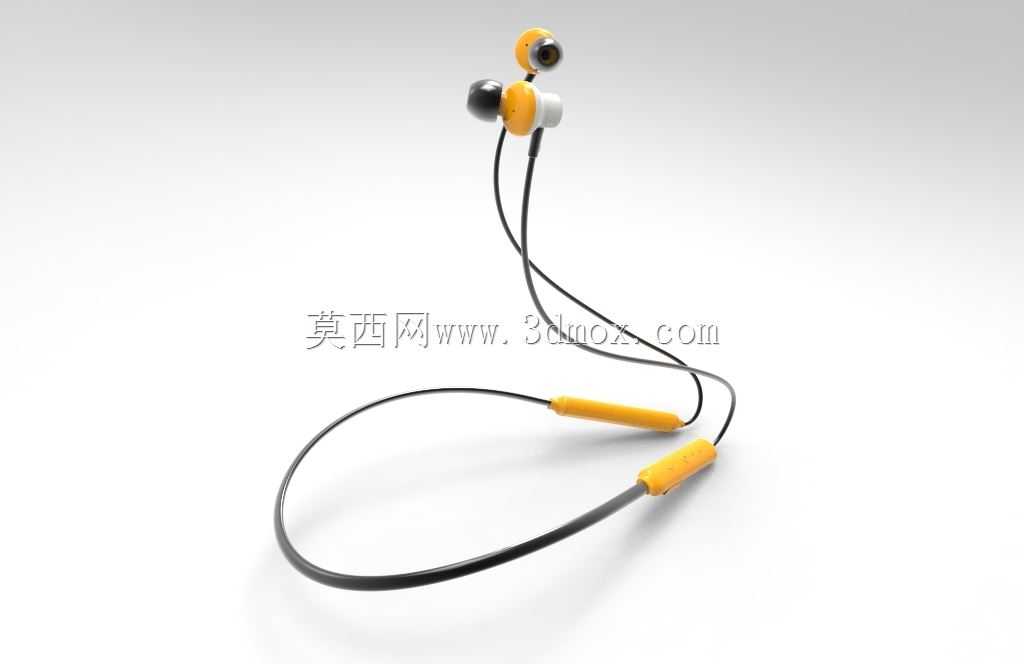

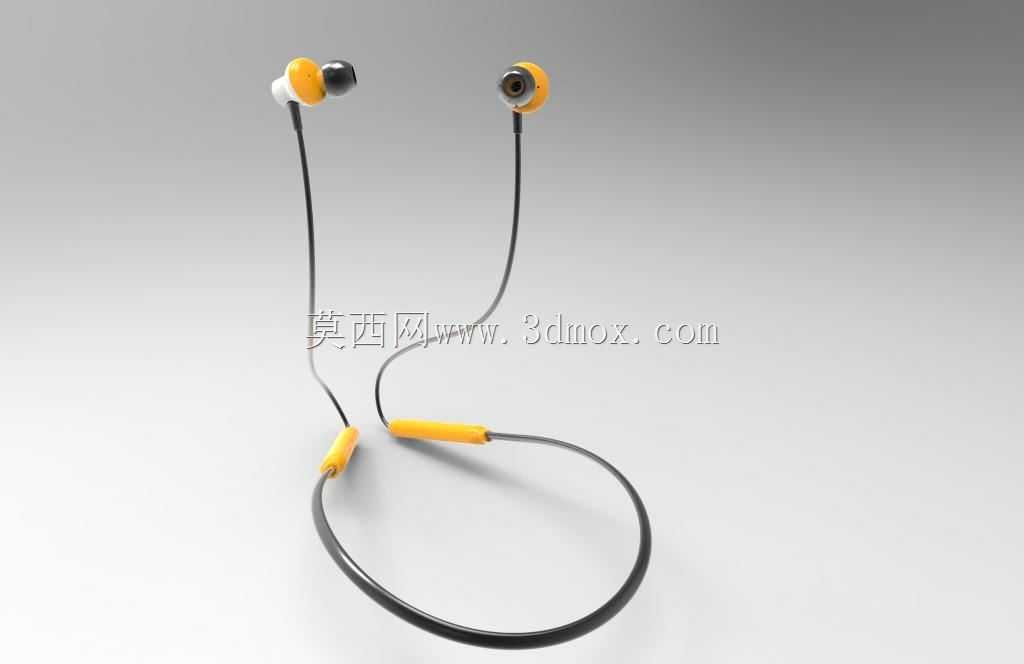

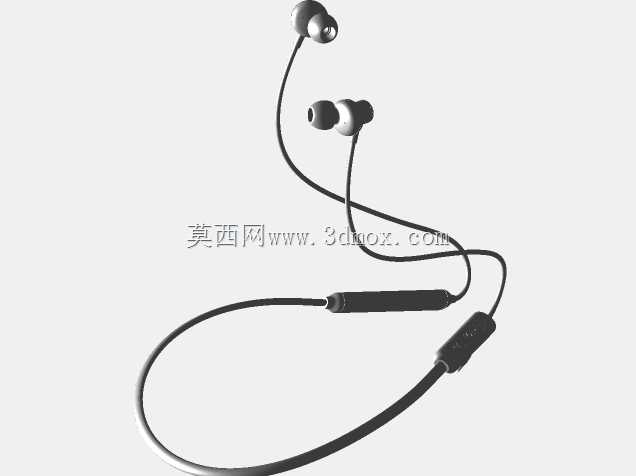

入耳式有线耳塞三维结构设计

　　日常随身音频场景中，入耳式有线耳塞的结构设计需要平衡佩戴贴合度、声学传导路径与线材耐用性多重需求，建模过程中首先要处理的是入耳端的壳体曲面，这部分直接接触用户耳道轮廓，曲面过渡的圆角半径控制在0.8-1.2mm区间，既避免硬质壳体边缘硌压耳道软组织，也能保证硅胶耳套安装后的密封间隙控制在0.1mm以内，减少低频声波的泄漏损耗。耳塞前腔的出声孔位置做了偏心处理，对应耳道入口的自然倾角，出声管的内径统一为3.2mm，管壁厚度0.6mm，这个尺寸是兼顾单元安装空间与声导管阻尼效应的常用取值，前腔内部预留的单元安装位直径为10mm，深度4.5mm，适配常规10mm动圈发声单元的装配公差，安装位周边设计了0.3mm高的环形定位筋，点胶固定时可以限制胶水流向，避免溢胶堵塞出声孔或者覆盖单元振膜。

　　耳塞的后腔部分做了圆润的球形过渡，壳体最大外径14.2mm，这个尺寸不会超出耳甲腔的容纳边界，佩戴侧卧时也不会产生明显的硌压感，后腔与线材衔接的位置做了渐缩的尾柄结构，尾柄长度6mm，出线孔内径2.2mm，内部设计了两段式的线材防弯折结构，靠近壳体的第一段是硬质PVC衬套，长度3mm，外部包裹的软胶应力分散锥长度8mm，锥面最大直径5mm，日常使用中线材反复弯折时，应力会集中在软锥段而非线材焊点位置，能有效降低线芯断裂的概率。线控分线处的滑块采用长圆形结构，长度18mm，宽度7mm，厚度4mm，内部预留了按键PCB与麦克风的安装空间，滑块的过线孔做了圆角抛光处理，滑动调节分线长度时不会刮伤线材外被，线材整体采用TPE外被，线径1.8mm，建模时还原了线材自然弯曲的应力形态，避免生硬的直线走线，更贴近实际产品的使用状态。

　　从应用场景来看，这类耳塞适配日常通勤、移动办公、桌面影音等多类随身听音场景，结构设计上没有做多余的突出结构，日常放入衣物口袋时不会勾挂织物纤维，壳体表面的哑光质感处理也能减少指纹残留与日常划痕的可见度。建模过程中对所有装配间隙做了公差匹配，上下壳体的扣合位预留0.15mm的装配间隙，扣合筋的高度1.2mm，保证超声波焊接或者卡扣装配时的结合强度，壳体壁厚统一控制在1.0mm，既满足注塑成型时的熔体流动要求，也不会让整体重量超出佩戴舒适阈值，单只耳塞不含线材的重量控制在5g以内，长时间佩戴不会产生明显的下坠感。出声管前端设计了0.5mm宽的环形卡槽，用于固定不同尺寸的硅胶耳套，卡槽的深度0.4mm，耳套安装后不会因为日常拉扯轻易脱落，同时也方便用户更换不同尺寸的耳套适配不同耳道大小。

　　线材与耳塞尾柄的衔接处做了密封处理，建模时预留了点胶槽，装配时打胶后可以实现IPX3级别的防泼溅能力，应对日常运动出汗或者零星小雨的使用场景不会出现内部电路腐蚀的问题。整体结构没有采用复杂的异形曲面，所有分型面都设计在壳体的侧视中线位置，方便注塑模具的开模与抽芯，减少模具加工的复杂度与后续量产的不良率，壳体内部的加强筋厚度0.8mm，与壳体壁厚保持0.8:1的比例，避免注塑成型时出现缩痕影响外观质感。
