贴片式铝电解电容器三维结构设计

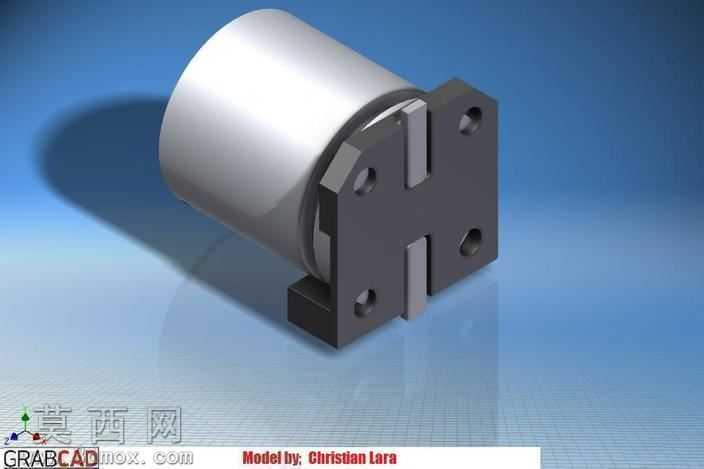

本作品为贴片式铝电解电容器的三维参数化建模成果，建模过程围绕电子元器件量产级的精度要求展开，首先基于SMD铝电容的通用封装尺寸规范，拆分出铝制圆柱壳体、绝缘封装层、黑色塑质固定底座、金属焊接引脚四大核心结构模块。建模阶段先通过旋转凸台指令生成圆柱状的电容主体壳体，赋予壳体哑光磨砂铝合金材质，还原铝壳表面细腻的金属质感与轻微的漫反射特性，壳体边缘做0.1mm的圆角处理，规避真实生产中锐边易刮伤绝缘层的工艺问题。针对底部的贴片固定底座，采用拉伸凸台结合切除指令构建带安装定位孔的L型支撑结构，底座材质设置为黑色耐高温工程塑料，表面添加细微的颗粒质感，还原塑封材质的哑光视觉效果，底座上的四个定位沉孔严格按照PCB贴片封装的标准尺寸绘制，孔位公差控制在0.05mm以内，确保模型导入PCB设计软件后可直接匹配焊盘位置。金属引脚部分采用薄片拉伸建模，引脚表面赋予镀锡金属材质，添加轻微的反光效果，还原贴片引脚易焊接的金属表面特性，引脚与底座、电容主体的衔接处做贴合处理，模拟真实元件的装配紧配关系。渲染阶段采用渐变蓝色工业展示背景，添加45度角主光源与侧方补光，投射出柔和的接触阴影，突出电容整体的立体结构与各部件的材质差异，同时在底座表面添加细微的脱模纹理，提升模型的真实感。设计过程中充分考虑该类电容在PCB板上的贴装适配性，整体尺寸严格遵循行业通用的贴片封装规范，既还原了铝电解电容大容量的结构特征，也兼顾了SMD贴片元件的小型化、易焊接的设计特点，模型结构完整无破面，各部件装配关系清晰，可直接用于PCB布局验证、电子产品结构干涉检查、电子元件教学演示等场景，能够帮助设计者在产品开发阶段提前确认元件与周边结构的空间匹配度，减少打样阶段的元件适配问题。
