带直插元件的立式安装印刷电路板组件

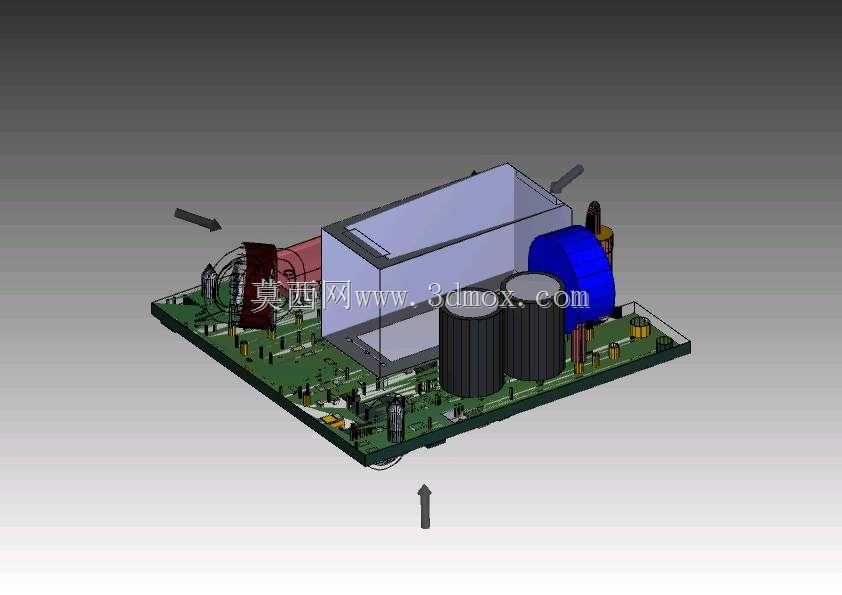

　　在工业控制板卡、小型电源模块、老式家电控制单元这类对元件抗振性、耐大电流冲击有要求的电子设备里，这类搭载直插式功率元件的印刷电路板组件是核心的电路承载与功能实现载体。不同于高密度贴片元件的薄型板卡，这类板卡的设计核心首先要平衡元件布局的散热需求、安装空间的边界限制，以及生产环节的波峰焊工艺适配性。从结构布局来看，板体采用环氧玻璃布基材，绿色阻焊层覆盖非焊接区域，既可以防止焊接过程中相邻线路桥连短路，也能在长期使用中隔绝潮气、粉尘对铜箔线路的侵蚀。板上搭载的元件覆盖了不同功能类型：大体积的立式封装元件属于功率变换类器件，承担电压转换、电流通断的核心功能，这类元件自身重量较大，布局时特意靠近板体的安装固定侧，

　　减少设备运行振动带来的引脚疲劳风险；旁边的圆柱形铝壳元件是电解电容，主要承担电源滤波、电压缓冲的作用，布局时预留了足够的引脚弯折空间，避免电容外壳与相邻元件、板体之间产生挤压；带旋钮的可调元件被布置在板体边缘靠近设备外壳操作位的一侧，方便设备组装完成后无需拆壳即可进行参数调校；小型蓝色封装元件、红色方块状元件分别承担整流、信号隔离的功能，布局时顺着线路走向排布，尽可能缩短大电流回路的走线长度，降低线路阻抗带来的压降与发热。设计过程中，首先要确定板体的安装边界：板体边缘预留的固定孔位间距匹配对应设备的内部安装柱尺寸，孔位周围做了加大的焊盘设计，既可以增强固定时的板体机械强度，也能作为接地触点连通设备机壳实现电磁屏蔽。

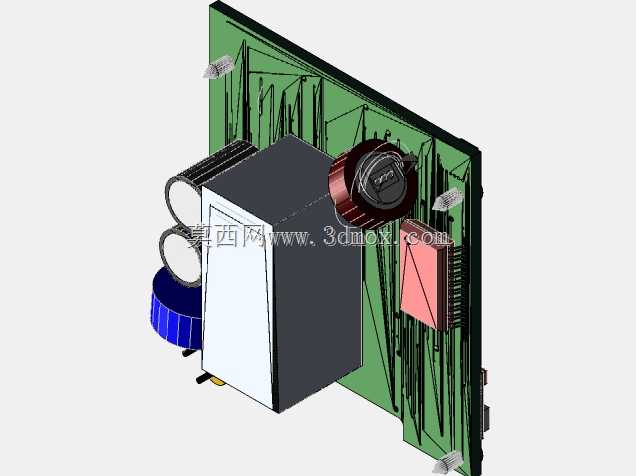

　　元件的引脚开孔尺寸根据不同元件的引脚直径做了差异化设计，功率元件的开孔直径比引脚直径大0.2mm，既方便插件工序的元件插装，也能保证焊锡充分浸润引脚形成可靠的焊点。走线设计上，大电流回路的铜箔宽度做了加宽处理，根据载流量需求计算铜箔厚度与宽度的匹配值，避免长期满负载运行时铜箔过热起皮；信号线路与功率线路之间预留了足够的安全间距，部分区域做了铺地隔离处理，减少功率回路开关过程中对微弱信号的电磁干扰。从安装适配性来看，这类板卡采用立式安装方式，元件全部布置在板体的同一侧，背面仅留焊点与走线，安装时板背面与设备内部结构件之间预留3mm以上的安全间隙，防止焊点与结构件接触短路；高度最高的功率元件顶部与设备外壳之间预留至少5mm的散热空间，

　　保证元件工作时产生的热量可以通过空气对流自然散出，避免热量堆积导致元件寿命缩短。在生产装配环节，这类板卡的元件布局完全适配波峰焊的工艺流程，元件排布方向顺着波峰焊的传输方向，避免元件引脚之间形成焊锡阴影导致虚焊；不同高度的元件按照前低后高的顺序排布，减少高大元件对低矮元件焊接区域的遮挡。实际使用中，这类板卡可以稳定承担小功率设备的电源供给、信号控制、功率驱动功能，直插元件的固定强度远高于贴片元件，在存在持续振动、温度波动较大的工业使用场景下，焊点脱焊的风险更低，长期运行的可靠性更有保障。设计时还特意在板体边缘预留了测试点位置，方便生产环节的功能测试与后期运维的故障排查，测试点采用圆形露铜设计，适配常规测试探针的接触尺寸，无需额外焊接测试引线即可完成关键节点的电压、波形测量。
