RC遥控设备用外转子无刷电机三维结构模型

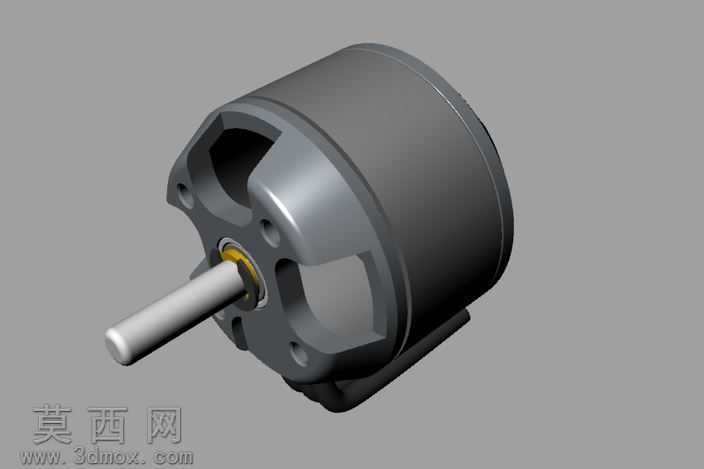

本模型为RC遥控场景适配的外转子无刷电机三维建模成果，建模阶段依托Rhino软件完成全参数化结构搭建，首先从电机核心功能逻辑出发，拆解为定子总成、外转子壳体、输出轴、端盖定位结构、安装固定座五大核心模块，逐一完成特征绘制。建模过程中严格遵循小型无刷电机的实际尺寸比例，对输出轴的轴径公差段、轴承配合位、壳体上的镂空减重孔、安装定位螺孔等细节特征做了精准还原，所有倒角、拔模斜度均按照实际机加工工艺要求设置，避免出现结构干涉、工艺无法落地的不合理设计。材质渲染阶段针对不同部件匹配对应材质属性：外转子壳体采用哑光磨砂铝合金材质，还原金属压铸后的细腻颗粒质感，同时调整金属反射参数，体现铝合金特有的低反光冷调金属感；输出轴采用光亮镀铬钢材材质，设置高反光、低粗糙度的材质参数，还原传动轴表面精磨后的金属光泽；内部轴承位采用黄铜色金属材质，区分不同功能部件的材质差异；定子绕组区域做半隐式处理，可直观展示内部绕线空间与磁钢排布的对应关系。结构设计上充分考虑RC动力场景的使用需求，壳体侧面的多组异形镂空结构既可以降低电机整体自重，又能在电机高速运转时形成空气对流，带走绕组工作产生的热量；端盖的三孔定位结构匹配常规RC设备的安装孔位，可直接适配常见的航模、车模安装支架；输出轴的扁位定位结构可直接与传动齿轮、螺旋桨座配合，无需额外改装即可还原实际装配逻辑。整体模型装配关系清晰，所有部件的配合公差均按照小型精密电机的行业标准设置，既可以作为RC动力系统设计的参考样件，也可用于无刷电机原理教学的可视化展示素材，渲染后的效果图可清晰呈现电机的外观细节与结构层次，完整还原小型外转子无刷电机的工业设计特征。
