工业料斗用锥筒带底座支撑结构

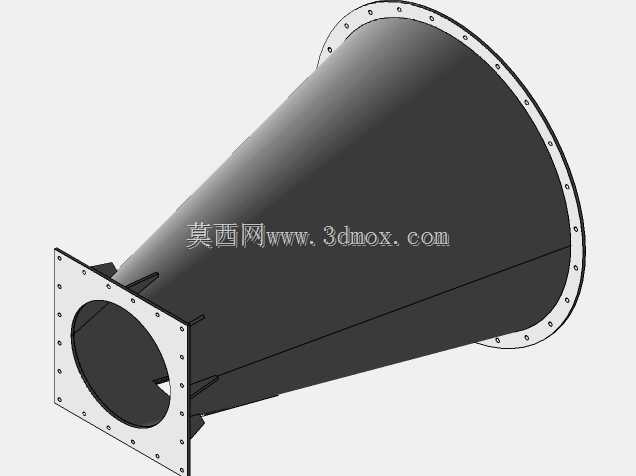

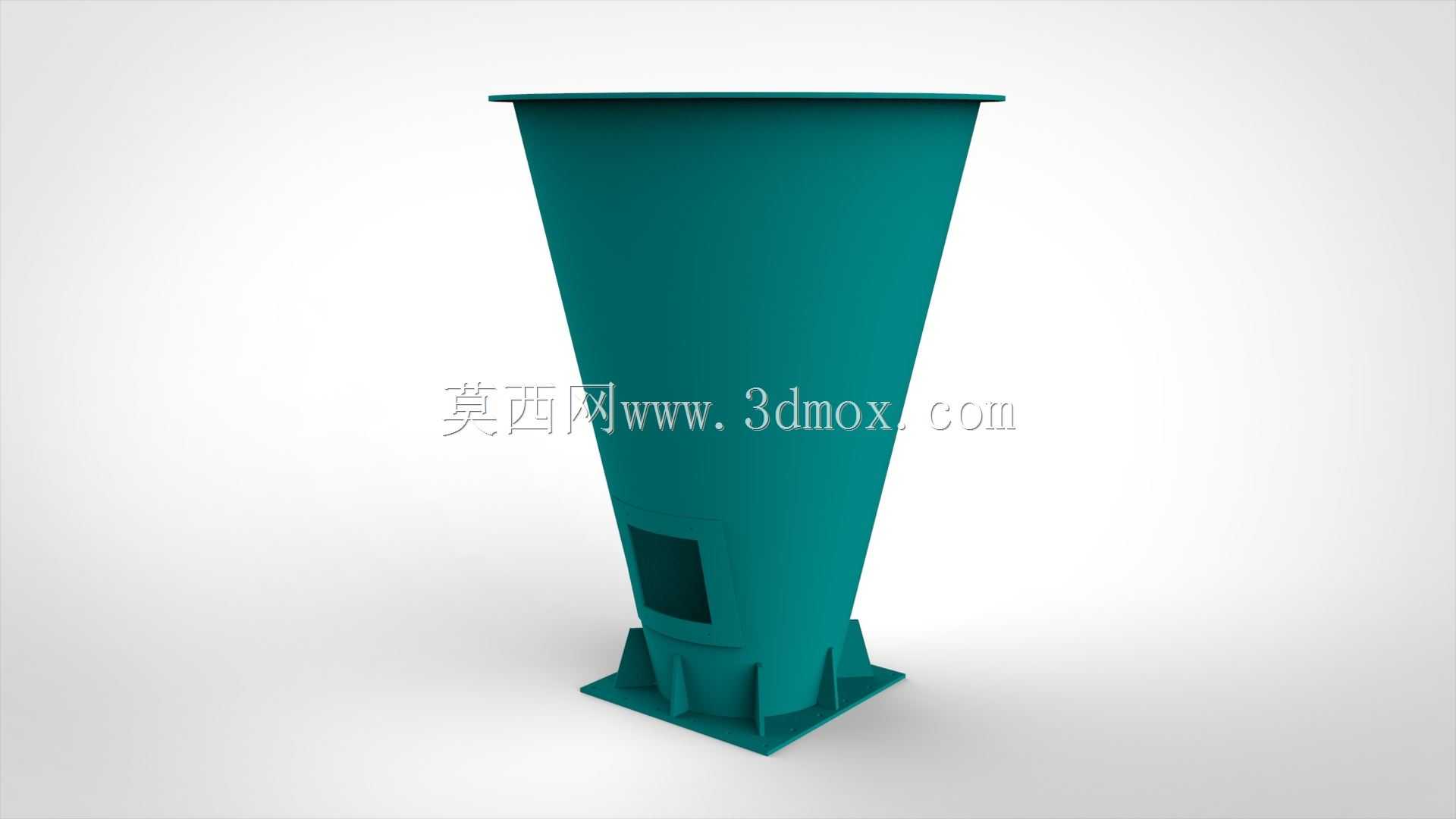

　　该锥筒结构主要应用于散料处理、粉体输送、粮食仓储、建材加工等行业的物料中转环节，作为料仓下部的导流出料部件使用，承担上部储料段的物料承接、导流集中，将大口径进料端的物料逐步收拢后从下部小口导出，避免物料在仓内起拱、架桥，保障出料顺畅。从结构设计来看，上部采用大直径直边法兰段，可直接与上部储料仓的下法兰通过螺栓组对接，法兰端面预留足够的螺栓排布空间，保证连接密封性，避免粉料、颗粒料从接缝处泄漏。锥段采用等壁厚锥面设计，锥角经过物料安息角校核，针对常见的谷物、水泥粉料、塑料粒子等散料，锥面倾斜角度大于对应物料的自然安息角，确保物料在自重作用下可沿锥面自然下滑，不会在锥壁残留堆积。锥筒下部靠近小端的位置开设方形检修口，

　　日常生产中可通过该口疏通堵塞的物料，也可在检修时进入锥段内部检查壁面磨损情况，检修口配套可快速拆装的密封盖板，盖板与锥壁之间采用橡胶垫密封，防止运行时物料漏出。底部采用方形安装底座，底座与锥筒小端之间均匀布置多块三角形加强筋板，筋板沿锥筒周向等距分布，将锥筒承受的上部物料载荷均匀传递到底座安装面，避免锥筒与底座连接位置出现应力集中，提升整体结构的承重能力，底座上预留对应规格的安装螺栓孔，可直接固定在下部输送设备的进料端机架上，安装时需保证锥筒中心与下部输送设备的进料中心对中，避免物料偏载导致输送设备磨损不均。设计过程中，锥段壁厚根据上部储料的最大容重、储料高度计算确定，针对磨琢性较强的物料，可在锥筒内壁加装耐磨衬板，

　　衬板通过沉头螺栓固定在锥壁上，磨损后可单独更换，延长整体结构的使用寿命。锥筒整体采用焊接结构成型，所有焊缝均采用连续满焊，焊接后对焊缝进行打磨处理，内壁焊缝打磨至与母材齐平，避免焊缝凸起阻碍物料流动，外壁焊缝做防锈防腐处理，适配户外或潮湿车间的使用环境。安装边界方面，上部法兰的外径尺寸匹配常规储料仓的下接口规格，下部底座的安装孔位间距适配常见的螺旋输送机、皮带进料端的安装尺寸，整体高度可根据现场安装空间调整锥段长度，在保证锥角满足物料下滑要求的前提下，适配不同的安装高度差。实际使用中，该锥筒可搭配振动器使用，将振动器安装在锥筒下部的加强筋位置，通过小幅振动破除物料架桥，针对流动性较差的超细粉料，还可在锥壁加装流化装置，通过压缩空气辅助物料流动。结构设计时充分考虑了加工工艺性，锥段可通过板材卷制焊接成型，不需要复杂的模具，底座、筋板、法兰均可采用常规板材切割加工，整体加工难度低，生产周期短，适合批量制作应用在各类散料处理生产线中。
