立式金属板电气柜结构设计方案

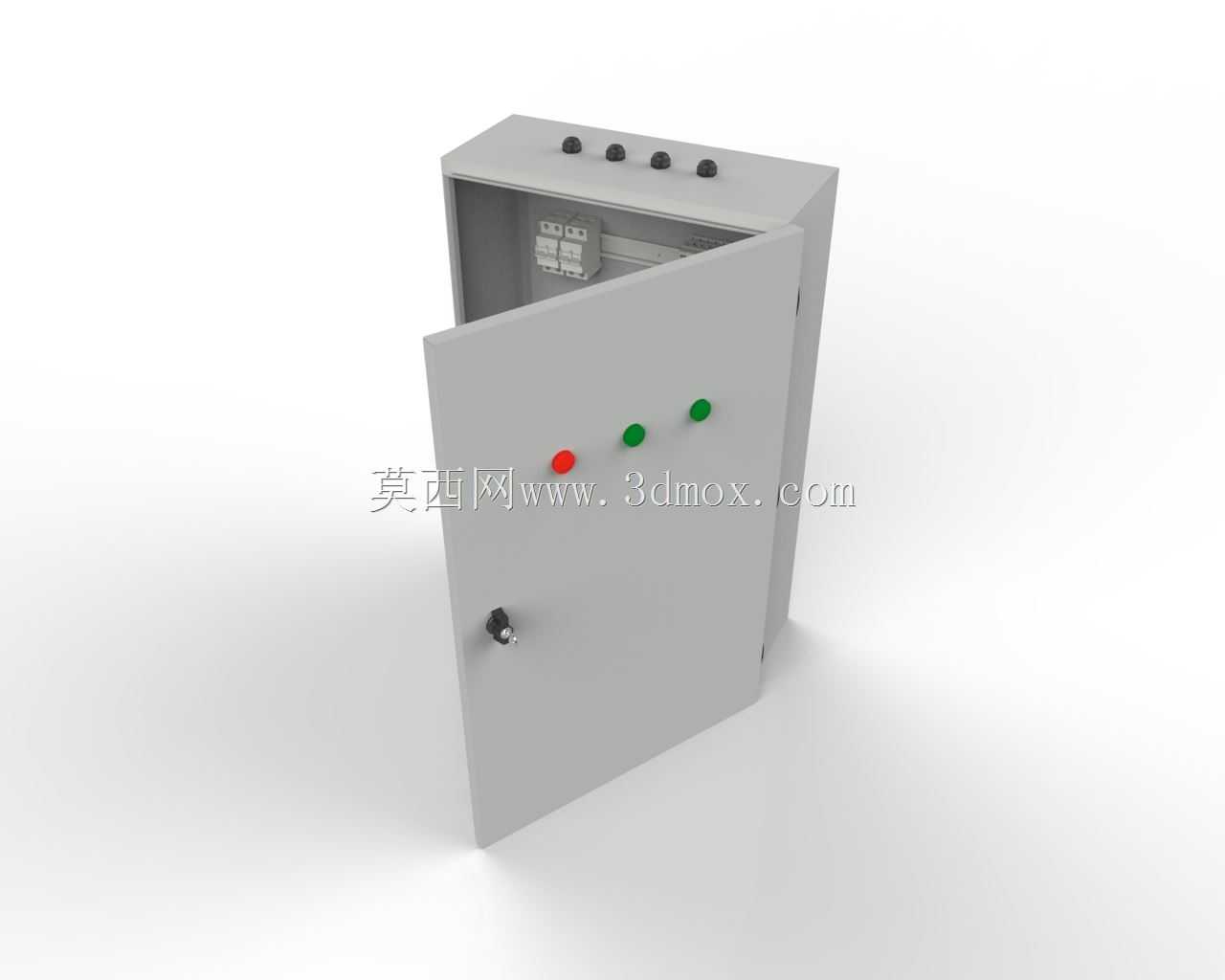

　　在车间动力配电、小型设备集群控制、楼宇局部供电分支这类场景里，这类立式金属板电气柜是应用频次极高的配电载体，区别于大型落地式高压柜，这款柜体更适配中小功率的配电回路集中布设需求，常见于机加工车间的工段配电、自动化产线的旁侧控制节点、商用建筑的楼层配电间这类安装空间有限但需要集中整合回路的场景。从实际使用角度出发，这款柜体采用单开门侧装铰链的结构，三组合页沿门体侧边竖向等距排布，能够抵消门体自身重量带来的下坠力矩，长期开合使用也不会出现门体错位、密封失效的问题，门体侧边预留的锁具安装位，可根据现场防护需求选配通用型机械锁或者权限锁具，避免非运维人员误操作带来的安全隐患。柜体顶部预留的四个元器件安装孔位，可适配急停按钮、电源指示灯、

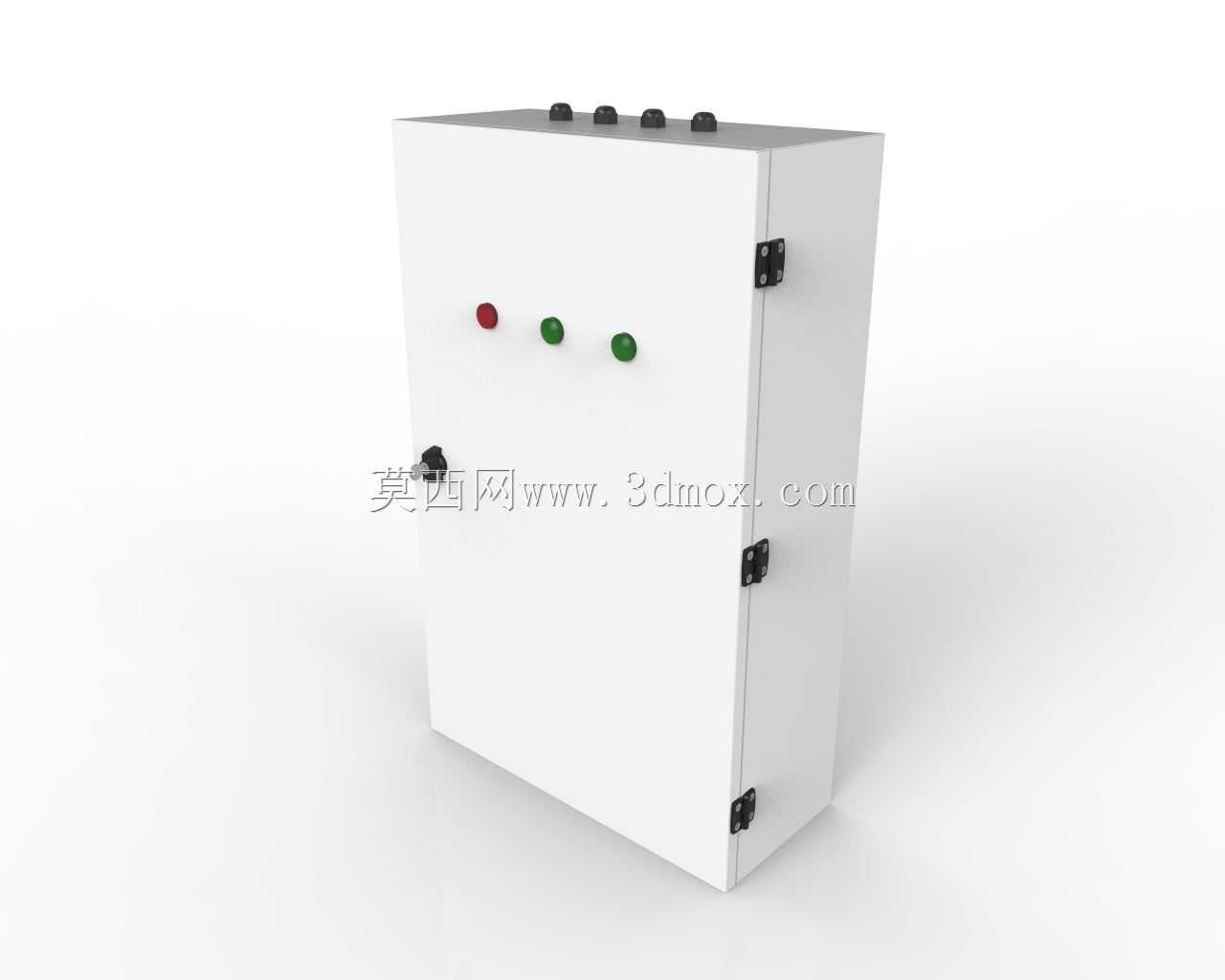

　　工况选择开关这类外露操作元件，无需在现场额外开孔加工，减少现场安装的二次工作量；门体正面布设的三色指示灯，分别对应电源接通、设备运行、故障告警三类常规状态反馈，运维人员在巡检通道上无需开门就能快速判断柜内回路的运行状态，大幅提升日常巡检的效率。从设计思路来看，这款柜体采用标准冷轧钢板折弯拼接的钣金工艺路线，所有折边均做了内卷边处理，既能够提升柜体整体的结构刚性，减少薄钢板焊接带来的形变问题，也能避免安装运维过程中锋利板边划伤操作人员。柜体内部预留了统一的安装梁固定孔位，可根据实际回路数量选配不同深度的安装导轨、端子排固定架以及元器件安装板，兼容常规的断路器、接触器、热继电器、端子排等低压配电元件的安装尺寸，不需要额外定制安装附件。

　　在安装边界层面，这款柜体采用落地靠墙安装的形式，背部预留了穿线孔位，可适配上进线、下进线两种布线方式，柜体底部的固定脚位可配合膨胀螺栓直接固定在水泥地面，也可搭配槽钢底座做抬高安装，适配车间地面有积水、需要做防淹处理的场景；柜体的整体深度控制在常规电控柜的通用尺寸区间，开门后所需的操作空间仅需预留单门开启的半径即可，不会占用过多的车间通道面积，适合在排布紧凑的产线间隙、空间有限的配电间内布设。从结构防护的角度，这款柜体的门板与柜体框架的贴合面预留了密封胶条的安装槽位，可根据使用场景的防护等级需求，选配不同厚度的发泡密封胶条，实现防尘、防溅水的防护效果，适配多数工业现场的使用环境；柜体侧面预留了散热孔的可选加工位，

　　当柜内布设的元器件发热量较大时，可直接在预留位加装散热风扇或者通风过滤网，不需要破坏柜体的主体承重结构。在实际选型适配过程中，这类柜体可根据内部回路的载流需求，选配不同厚度的钢板材质，常规场景下采用1.5mm厚度冷轧钢板做静电喷塑处理即可满足结构强度与防腐蚀需求，在有腐蚀性气体的特殊车间场景，也可更换为不锈钢板材加工，不需要调整整体的结构尺寸与安装孔位，具备很强的场景适配性。不同于集成度极高的成品配电柜，这款柜体的结构设计预留了足够的二次改造空间，运维人员可根据后期的回路扩容需求，在内部安装梁上加装元器件固定位，不需要整体更换柜体，能够有效降低后期配电改造的成本。
