大口径推力式双法兰可拆卸管道接头

　　在市政给排水、长距离输水管线、大型工业循环水系统的管路布设场景中，大口径管道的安装公差补偿、后期运维拆检一直是工程落地阶段的核心痛点，尤其是DN2000以上口径的高压输水管道，传统刚性法兰连接不仅对安装同轴度、管段预留长度的精度要求极高，后期检修阀门、泵体、仪表等管路上的附属设备时，往往需要切割管段才能完成拆卸，不仅作业周期长，还会造成管路材料的额外损耗，复装时的焊接、探伤作业也会大幅提升施工成本，延长停机时间。这款推力式拆卸接头正是针对大口径管路的安装与运维需求设计的双法兰式管路补偿配件，核心作用是在管路连接段提供可控的轴向位移补偿量，同时依靠自身的结构设计承受管路运行时产生的轴向推力，避免补偿位移后出现密封失效、结构拉脱的问题。

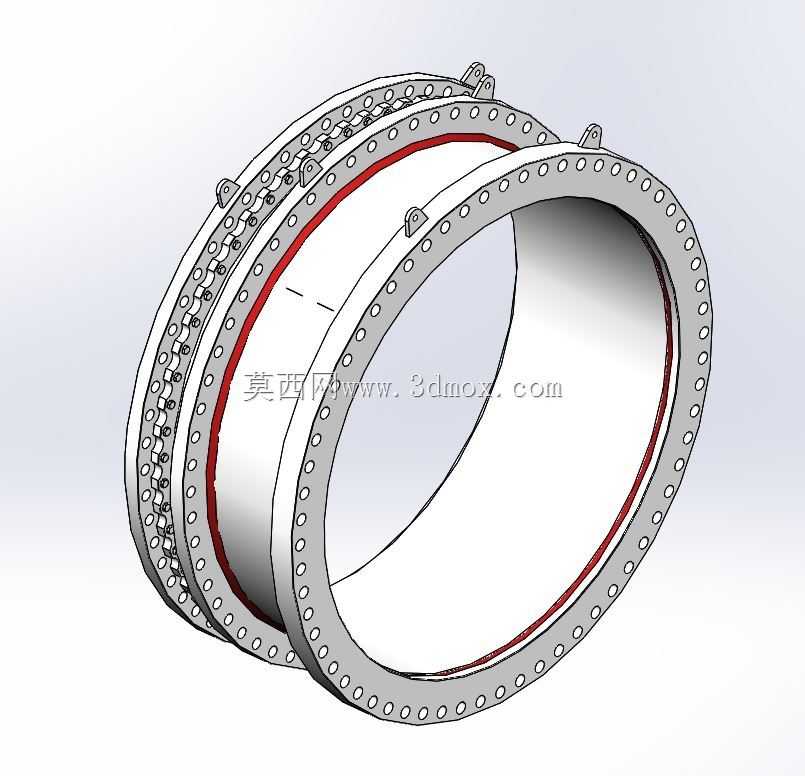

　　从结构设计逻辑来看，这款接头采用嵌套式双筒体配合法兰端的结构形式，两个可相对轴向滑动的筒体分别通过端部法兰与两侧管段或设备法兰对接，滑动配合面采用高精度加工的密封结构，保证在允许的位移行程内不会出现介质泄漏，配套的系杆组件不仅是位移锁定结构，同时也是轴向推力的承载结构：当接头调整到所需的安装长度后，锁紧系杆上的锁紧螺母，即可将两个滑动筒体的相对位置固定，此时管路运行时产生的内压推力会通过系杆传递到接头自身结构上，不会将推力传递到两侧的阀门、泵体等设备上，避免设备法兰承受额外轴向载荷造成密封损坏或设备变形。

　　从安装边界与尺寸特性来看，这款接头的公称通径为DN2100，适配对应通径的大口径钢制管路法兰连接标准，最大可提供100mm的纵向轴向调整量，这个补偿量足以覆盖常规管路安装时的管段长度下料误差、法兰对接面的轴向间距偏差，同时也能满足后期运维时的拆卸空间需求：当需要拆检管路上的阀门、泵或仪表时，只需松开系杆的锁紧螺母，将接头滑动筒体缩到最短行程，即可在两侧管段不动的情况下留出足够的操作空间，完成设备拆卸后再将接头拉伸复位锁紧即可，无需切割管段，也不需要额外调整两侧管段的位置，大幅降低运维作业的工作量，减少停机检修的时间成本。

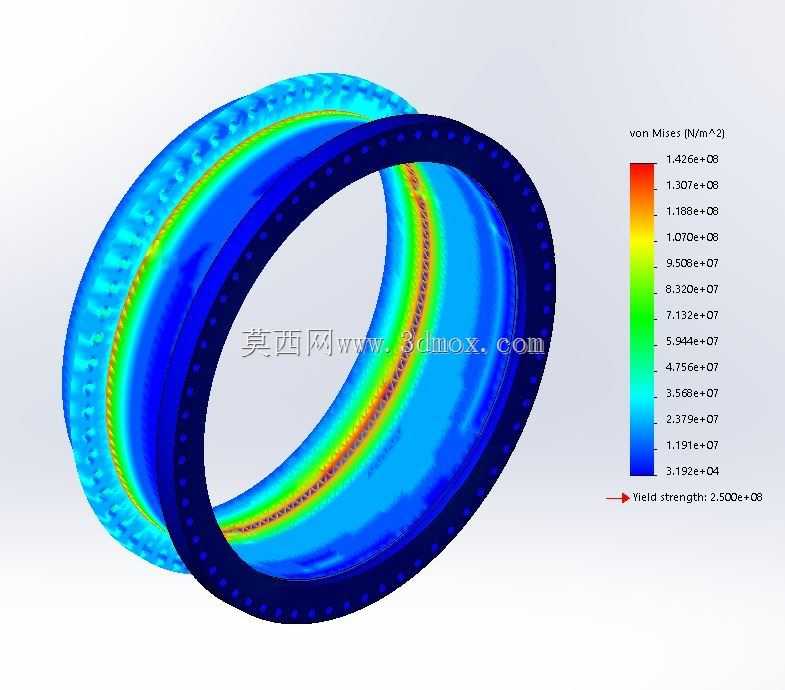

　　从应力分布的设计验证来看，这款接头的有限元应力分析结果显示，结构的高应力区域主要集中在法兰与筒体的焊接过渡区、系杆连接的法兰螺栓孔周边区域，这些区域的应力值均低于材料的屈服强度，且留有足够的安全裕度，滑动配合段的筒体应力分布均匀，不会在运行过程中出现局部变形导致密封面卡涩或泄漏的问题，密封面区域的接触应力满足对应压力等级的密封要求，在全行程调整范围内都能保证密封性能稳定。

　　在实际工程应用中，这类大口径推力式拆卸接头通常安装在水泵进出口、大型阀门的两侧、仪表安装段的两端位置，既可以补偿管路安装时的装配误差，降低现场安装的对位难度，提升大口径管路的安装效率，也能为后期的设备检修、更换提供便利，避免因为局部设备故障需要拆解长距离管段的问题，尤其适合在大口径、长距离的输水工程、工业循环水系统、市政给排水管网中使用，其双法兰的连接形式也能和现有标准管路法兰直接适配，不需要额外制作过渡连接件，现场安装操作简单，锁紧结构可靠，能够适应长期带压运行的工况要求。
