仿木纹纹理同心圆浮雕Iphone手机保护壳

　　日常做消费电子结构件建模时，这类带纹理的手机保护壳是很常见的外协设计需求，最先要锚定的是对应机型的整机外轮廓边界，所有壳体的内曲面必须和手机后盖、中框的R角完全贴合，单边预留0.12mm的装配间隙，避免套入后出现顶膜或者卡滞的问题，底部的开孔位置要严格对齐充电接口、扬声器出声孔、麦克风拾音孔的中心轴线，开孔边缘做0.2mm的C角倒钝，既避免毛边刮伤充电线插头，也能减少日常插拔时的应力集中，防止开孔位置受挤压开裂。

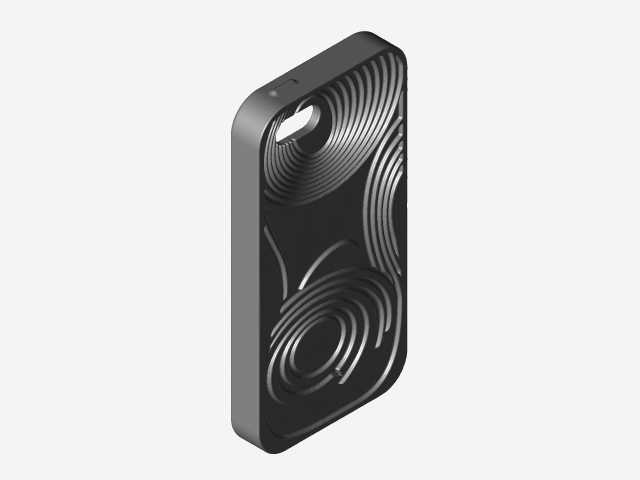

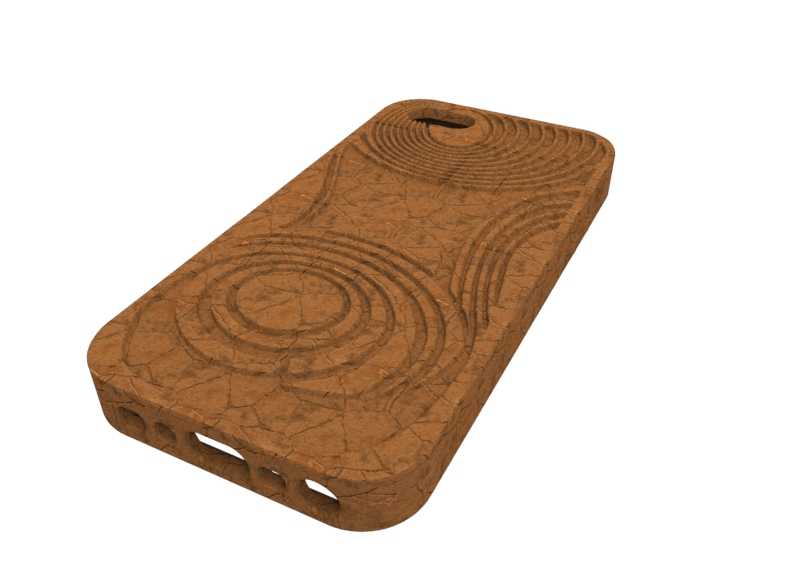

　　这款壳体的表面纹理设计没有走常规光面或者磨砂的通用路线，采用了仿天然软木的裂纹基底加同心圆浮雕的组合，做浮雕结构的时候要严格控制凸起高度在0.35mm以内，相邻纹理的槽宽不小于0.8mm，一方面是保证注塑成型时PC或者软胶材质能完全填充纹理型腔，不会出现缺胶或者纹理残缺的问题，另一方面这个高度的浮雕握持时能增加手掌和壳体之间的摩擦力，减少日常使用时手机滑落的概率，同时纹理的走向顺着日常单手握持时的手指接触区域分布，拇指活动范围内的纹理做了渐浅处理，不会因为凸起过高影响滑动操作的触感。

　　从实际应用场景来看，这类保护壳除了基础的防刮防摔功能，纹理设计也兼顾了装饰属性，壳体的四个边角位置做了加厚的缓冲结构，比侧边壳体厚出0.8mm，手机意外跌落时边角先接触接触面，加厚的胶层能吸收60%以上的冲击能量，避免冲击力直接传递到手机中框造成磕碰变形。做结构设计的时候，壳体侧边的按键位置做了一体化的凸起按键位，和壳体本体连为一体，不需要额外装配独立按键，减少装配工序的同时也避免长期使用后按键脱落的问题，按键的触发行程预留0.3mm，按压时的反馈力度和裸机按键手感保持一致，不会出现按键过硬或者塌陷的问题。

　　建模过程中要注意壳体的壁厚均匀性，整体壁厚控制在1.2mm，纹理区域的最薄位置不低于0.9mm，避免注塑时出现缩痕或者翘曲变形，摄像头位置的开孔周围做了0.5mm的加高凸台，凸台高度比手机摄像头镜片高出0.3mm，手机平放在桌面时镜片不会直接接触桌面，避免镜片被硬物刮花。内表面的四个角落预留了0.1mm的微凸点，装配后凸点轻微抵在手机中框上，避免长期使用后壳体松动打滑，同时也不会因为过盈量太大造成拆装困难。

　　这类纹理壳体在做模具拆分的时候，纹理面要做在母模侧，脱模斜度控制在1.5度以上，因为纹理存在细微的凹凸结构，脱模斜度不足很容易出现拉花或者纹理拖伤的问题，内表面的插穿位置要做精准的封胶配合，避免注塑时出现飞边，影响装配精度。实际量产前的手板验证阶段，要重点测试拆装100次后的壳体形变率，跌落测试从1.2米高度自由落体到水泥地面，壳体不能出现开裂，手机功能不受影响，同时要测试不同温度环境下的尺寸稳定性，零下10度到60度的环境中放置24小时，壳体的尺寸变化率不能超过0.2%，避免高温变形或者低温变脆开裂。

　　从使用体验的角度出发，表面的仿木纹裂纹纹理做了细微的哑光处理，不会残留指纹和手汗，长期握持也不会出现打滑或者粘手的问题，同心圆的纹理走向也能在视觉上拉长壳体的视觉比例，让手机看起来更轻薄，底部的开孔采用了精准的对位设计，不会遮挡扬声器的出声路径，保证外放声音的通透度，不会因为壳体遮挡造成声音发闷或者变小的问题。
