CAMS Cauge主题标识立体造型设计

　　该立体标识造型可应用于装备外观装饰、主题展示场景、品牌视觉落地等多个工程配套场景，在特种装备的外观标识体系搭建、主题文化展示空间的立体构件制作、定制化周边产品的结构开发中都能适配使用。从实际用途来看，这类立体标识并非单纯的平面视觉载体，而是具备实体安装属性的结构件，可通过背部粘接、螺栓固定、卡扣卡接等方式安装在装备外覆盖件、展示墙面、主题陈列台等不同基体上，兼顾视觉识别功能与实体结构的安装可靠性。

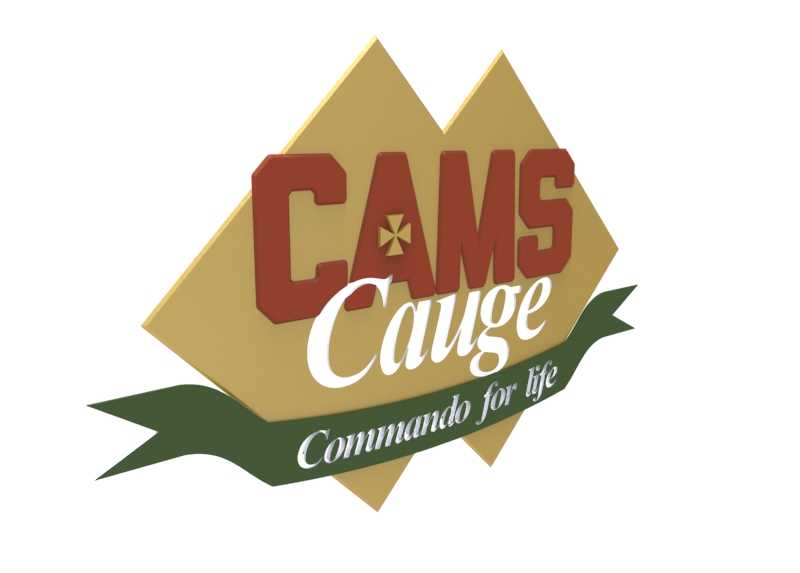

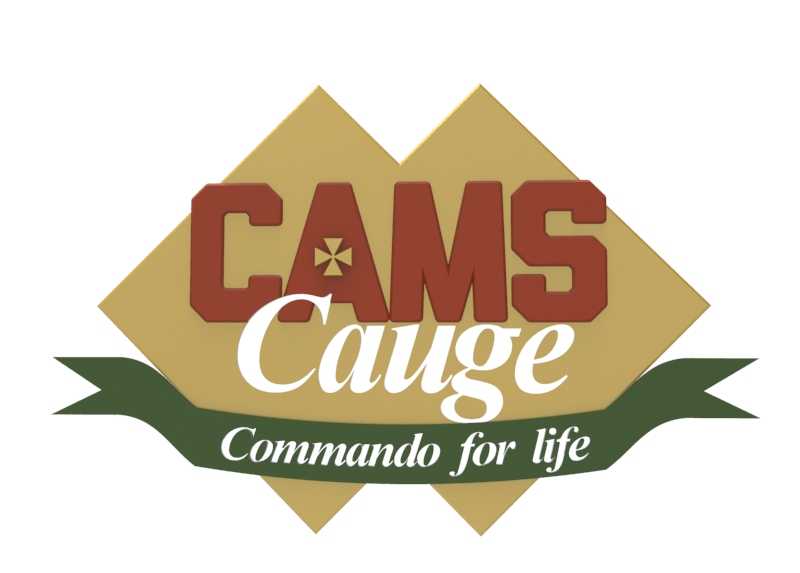

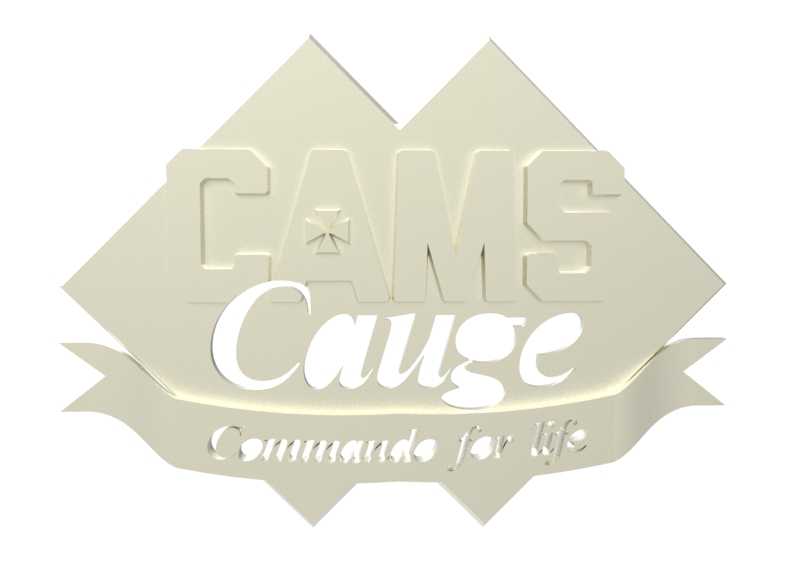

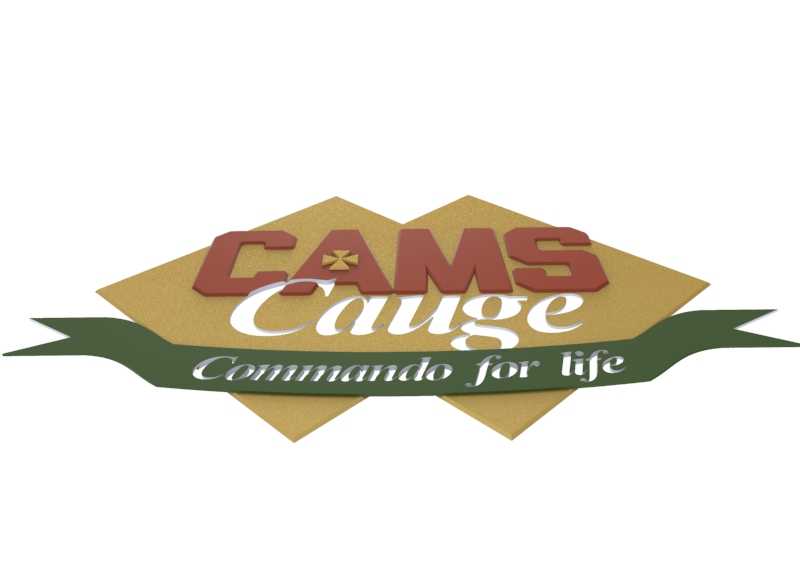

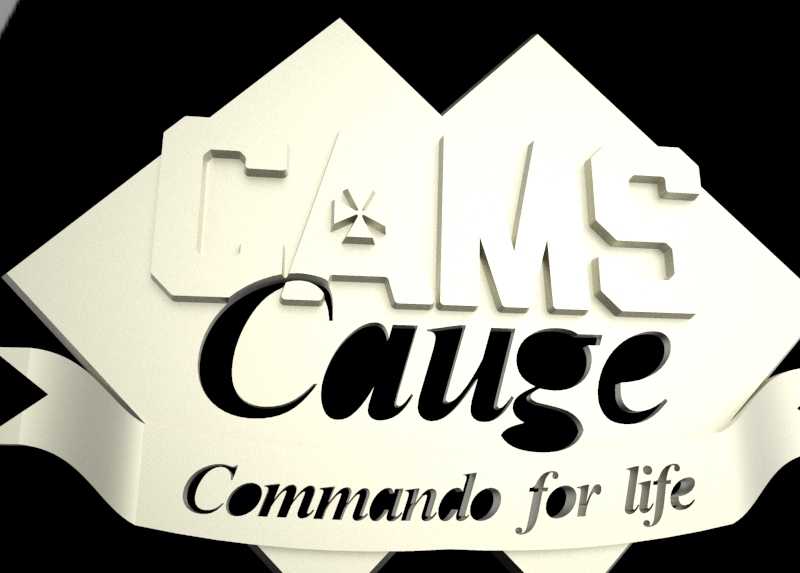

　　在功能特性设计上，该标识采用双菱形叠加的外轮廓基底，整体造型具备足够的结构强度，边缘做了过渡倒角处理，避免锐边带来的安装划伤风险，同时也能减少日常使用中的磕碰掉漆概率。标识表面的文字与图案采用分层凸起结构，主文字CAMS做了较高的凸起高度，在视觉上形成第一识别层级，中间的十字形装饰元素嵌入字母A的镂空区域，既丰富了视觉层次，也避免了小尺寸凸起结构在长期使用中出现磕碰断裂的问题。下方的Cauge文字采用流畅的手写风格曲面造型，凸起高度略低于主文字，形成第二视觉层级，最下方的飘带结构做了曲面弯折处理，飘带表面的文字采用阴刻填充工艺，相比阳刻结构更耐磨损，适合长期户外或复杂工况下的使用场景。

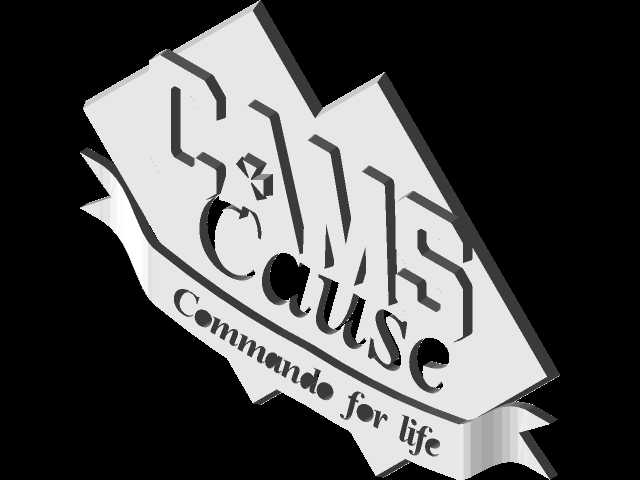

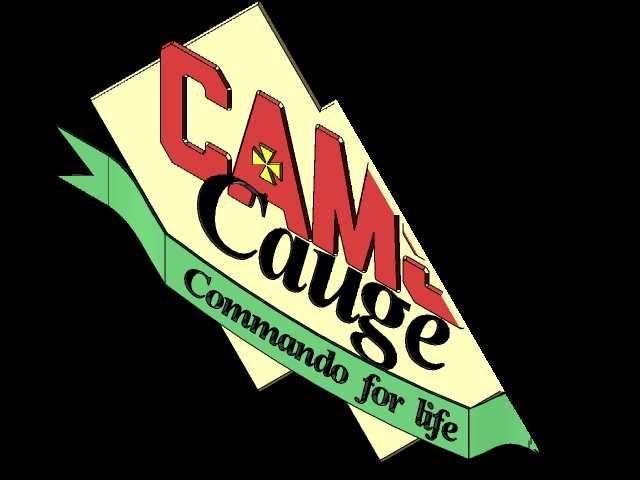

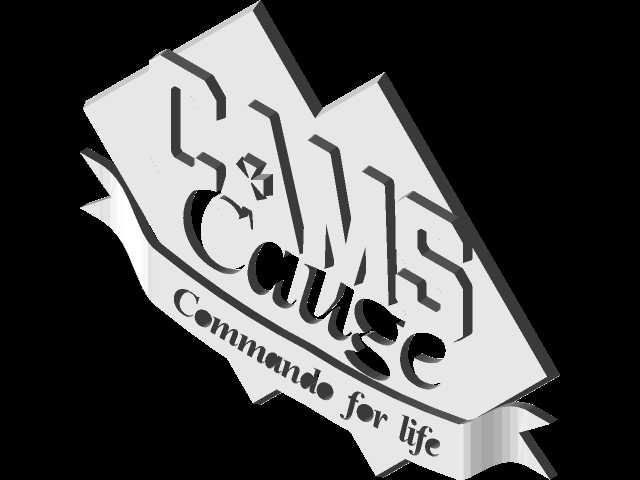

　　设计思路上，首先确定了整体的对称式布局框架，双菱形的外轮廓相比单菱形具备更强的视觉稳定性，两个菱形的错位叠加形成了自然的视觉层次，无需额外添加装饰线条就能让基底部分不显得单调。文字排版上严格遵循视觉权重分配逻辑，主识别文字占据标识上半部分约六成的视觉区域，保证在3-5米的常规识别距离下能够快速被捕捉到，副文字与飘带标语依次向下排布，形成从上到下的视觉流引导，避免信息排布杂乱。结构建模过程中，所有凸起结构的拔模角度都控制在3度以上，不管是采用注塑加工、金属铣削加工还是3D打印制作，都能顺利脱模，不需要额外做结构拆分。飘带部分的曲面做了等厚度处理，厚度控制在3mm，既保证了结构的刚性，不会因为轻微外力出现弯折变形，也不会因为过厚导致整体重量超标，增加安装基体的负载。

　　从外形尺寸与安装边界来看，该标识整体外轮廓的外接矩形长宽比控制在1.2:1，属于接近正方形的造型，适配大多数装备侧面、展示区域的安装空间，不会因为造型过于狭长导致安装位置受限。背部设计为平整安装面，平面度公差控制在0.2mm以内，能够与大多数平整的安装基体紧密贴合，不会出现安装后缝隙过大、积灰积水的问题。安装点位隐藏在飘带结构与菱形基底的衔接位置，一共设置四个安装孔位，孔位做了沉头处理，安装后螺栓头部不会突出标识表面，破坏整体的视觉完整性。标识整体的凸起高度最高处不超过8mm，安装后不会突出基体过多，避免在使用过程中被其他物体勾挂导致脱落。针对不同的安装场景，该标识的结构也预留了调整空间，如果是用于室内展示场景，可以适当降低凸起高度，减少材料用量；如果是用于户外装备场景，可以在标识边缘增加防水密封圈的安装槽，提升户外使用的耐候性。建模过程中所有曲面都做了连续性处理，相邻曲面之间达到G2连续，不管是做哑光喷涂还是亮面电镀处理，表面都不会出现明显的棱线断层，能够呈现出流畅的视觉效果。文字部分的笔画最小宽度控制在1.5mm以上，不管是采用铣削加工还是蚀刻工艺，都能够清晰呈现笔画细节，不会出现笔画断裂、模糊的问题。
