长杆式双侧接口流体喷射作业工具结构

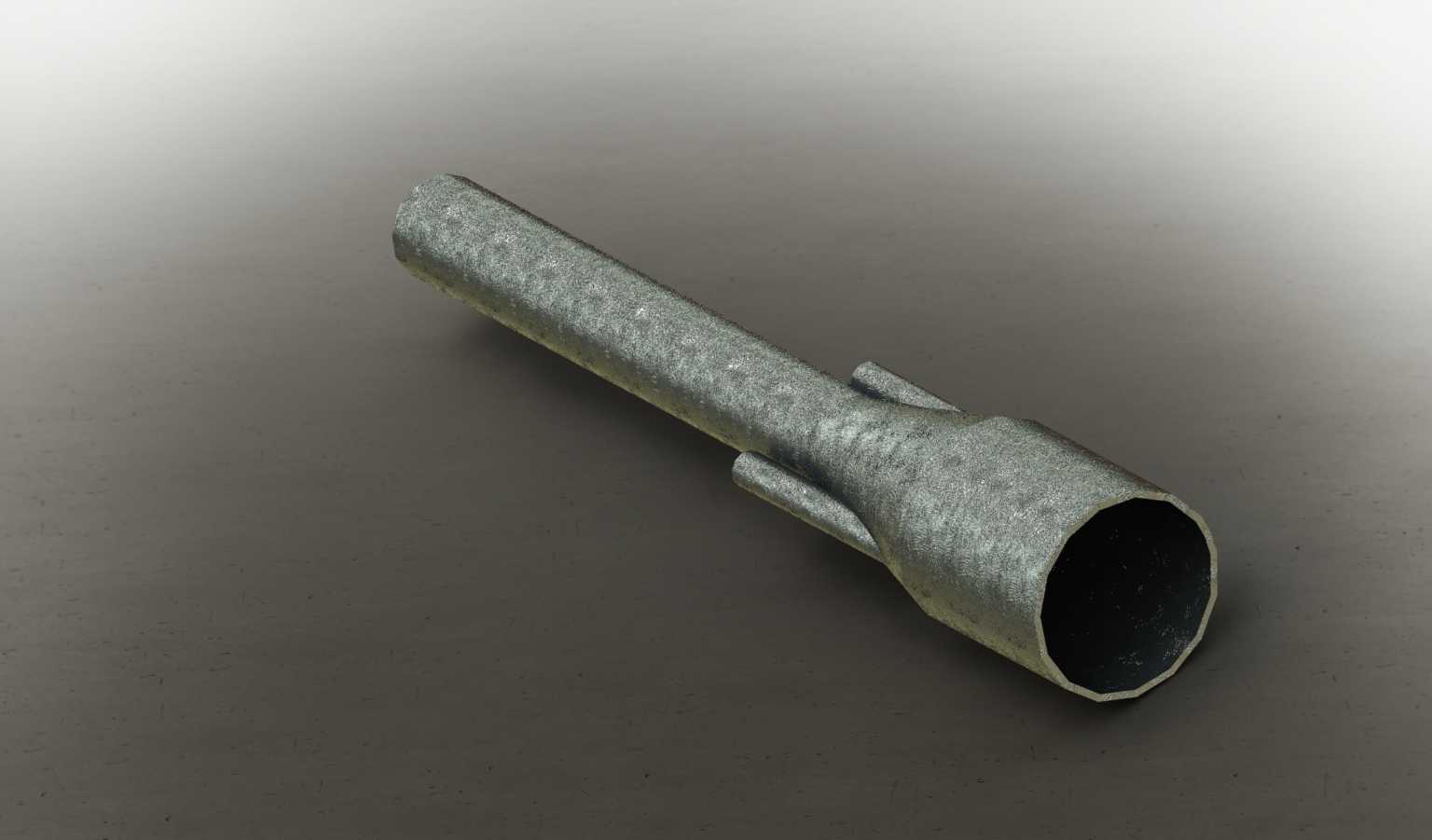

　　这类带侧置接口的长杆喷射构件，多应用在高温工况下的表面处理、介质喷涂、局部加热作业场景，比如金属构件焊前预热、车间内小范围防腐涂料喷涂、铸造工序里的型腔吹扫清理，部分经过材质升级的同结构构件，也可适配小型燃煤锅炉的点火助燃环节，依靠长杆延伸操作距离，让作业人员能远离高温、飞溅或者有害介质扩散区域，降低现场操作的职业伤害风险。从结构功能来看，主体长杆承担介质输送通道的作用，杆身采用无缝金属管材加工，内壁做光滑过渡处理减少介质流动阻力，端部膨大的腔体是混合室结构，两个对称布置的侧接口分别接入不同介质，比如一路接入高压燃气、一路接入压缩空气，或者一路接入液体涂料、一路接入雾化压缩气体，介质在混合腔内完成充分紊流混合后，从前端的出口喷出，

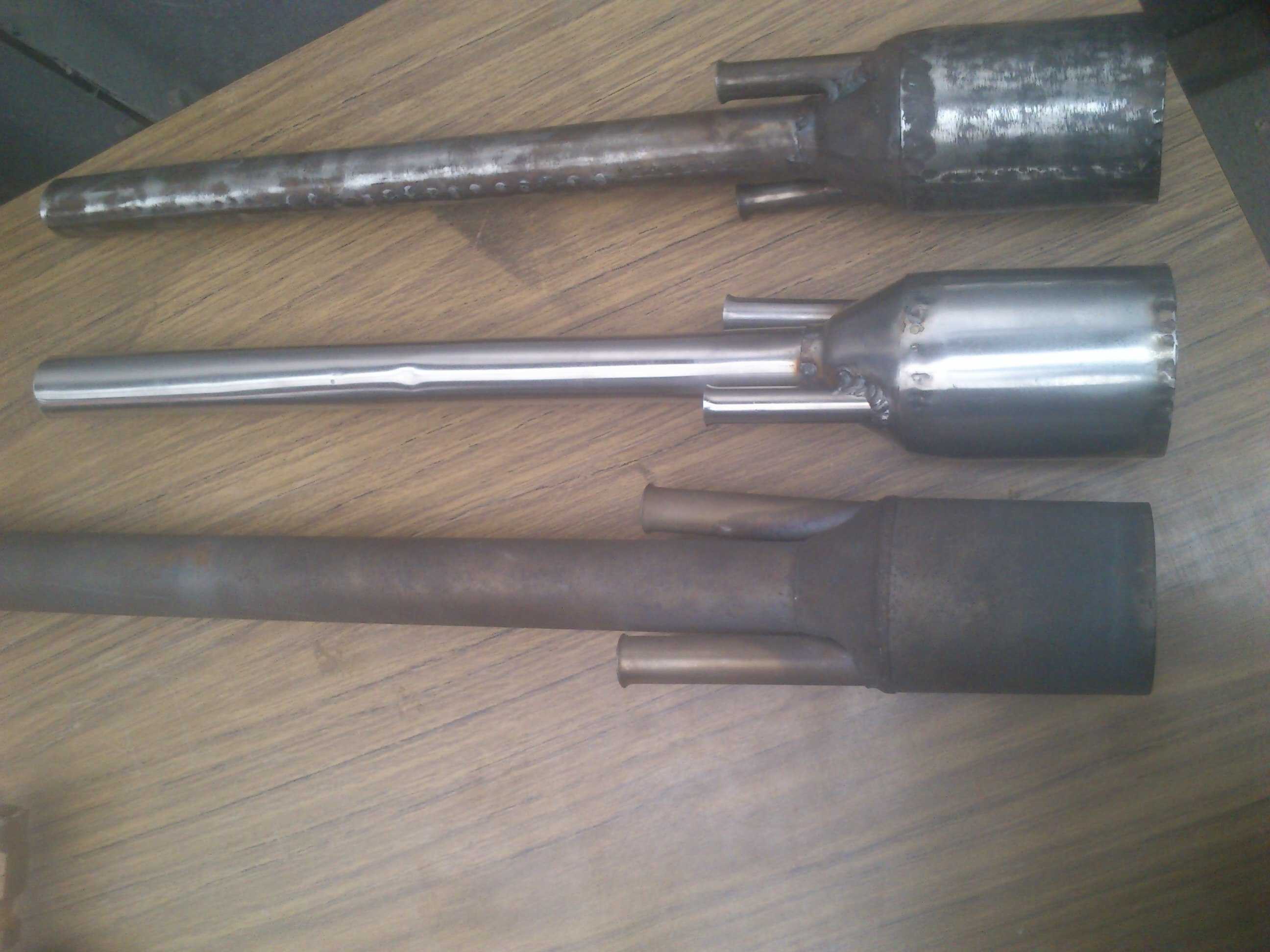

　　形成稳定的作业射流。不同表面处理状态的构件对应不同的加工阶段，未做表面抛光的粗加工件多为焊接后的毛坯状态，经过表面打磨抛光的构件是完成焊缝处理、压力测试后的成品，抛光处理一方面能清除焊接残留的氧化皮、焊渣，避免作业时杂质脱落堵塞出口，另一方面也能降低杆身外壁的介质附着，减少日常清理的工作量。设计这类构件时，首先要根据作业覆盖的距离确定长杆的有效长度，杆长过短无法满足安全操作距离要求，过长则会增加杆身的挠度，手持操作时容易出现端部晃动，影响喷射位置的精准度，同时杆身的内径要匹配额定工作流量，避免通径过小造成介质压损过大，导致出口端的喷射压力达不到作业要求。侧接口的位置设置在靠近混合室的杆段上，两个接口的轴线与主杆轴线垂直，

　　同时接口端部做外螺纹或者快插接头结构，方便现场作业时快速连接输送管路，接口与主杆的连接采用满焊工艺，焊接后做保压测试，确保在额定工作压力下没有介质泄漏的问题。混合室的内腔直径要大于主杆内径，形成一个短暂的介质扩容空间，让不同压力、不同相态的接入介质在腔体内形成足够的紊流，保证混合均匀度，避免出现介质分层导致的喷射不稳定、雾化效果差的问题。安装适配方面，这类手持作业的构件不需要复杂的固定安装结构，杆身靠近尾端的位置可以根据使用需求加装隔热护套，避免高温介质传导导致杆身发烫影响握持，侧接口连接管路时要注意管路的固定，避免管路重量拉扯接口位置造成焊缝开裂，日常使用时要定期检查混合室与杆身的连接焊缝，以及侧接口的焊接位置，

　　及时清理出口端的残留介质结块，防止出口通径变小影响喷射效果。针对不同的作业介质，构件的材质选择也有区分，接触普通常温压缩空气、水性涂料的构件可以采用普通碳钢材质加工，接触高温燃气、腐蚀性介质的构件则需要采用不锈钢或者耐热合金钢材质，同时焊接时选用对应材质的焊材，避免不同材质焊接出现焊缝脆裂的问题。杆身的直线度公差需要控制在合理范围内，长杆弯曲会导致介质在管内流动时出现偏流，不仅会增加压损，还会造成出口端的射流方向偏移，影响作业精度，加工完成后需要对杆身做直线度校正，确保整体平直度满足手持操作的使用要求。混合室的端部出口可以根据作业需求更换不同孔径的喷嘴，适配不同的喷射流量、喷射幅宽要求，不需要更换整个杆体，降低现场使用的配件成本。
