笔记本外接折叠式多屏拓展显示装置

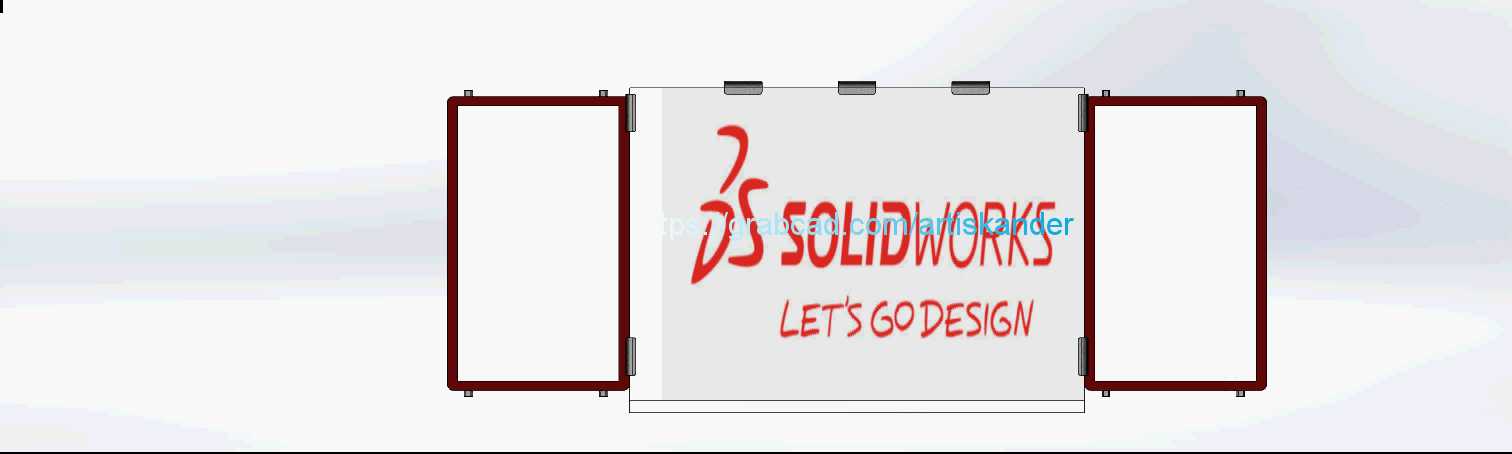

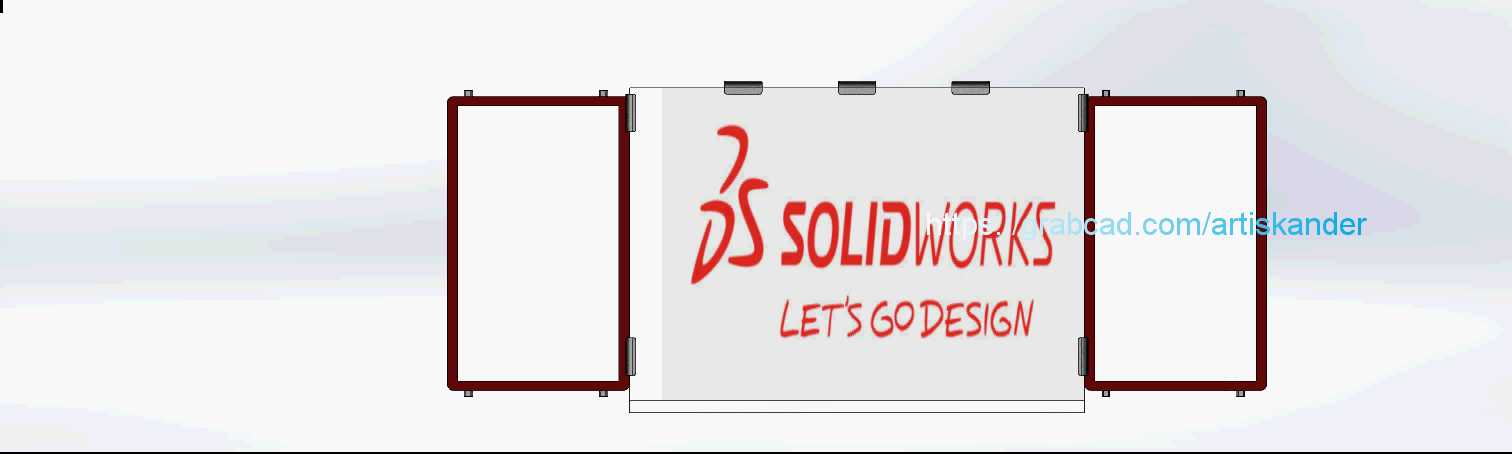

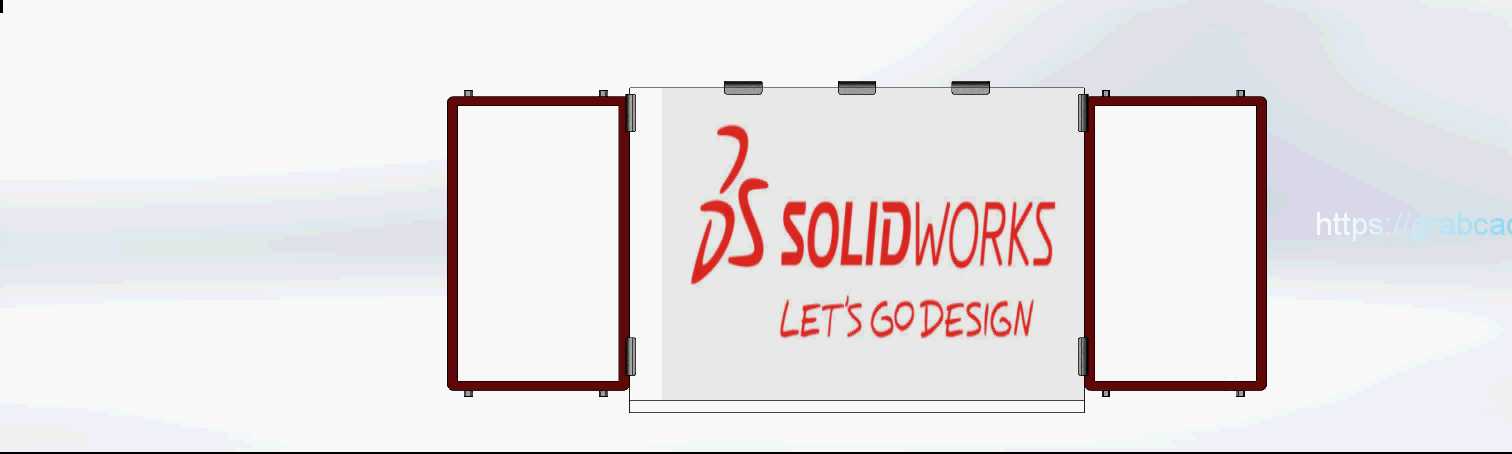

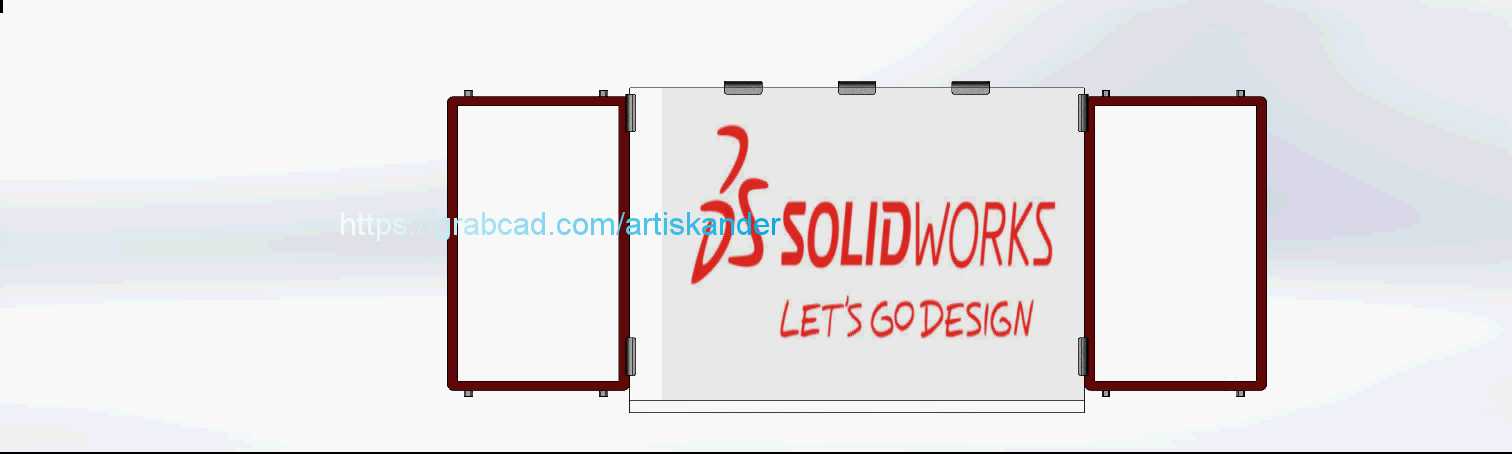

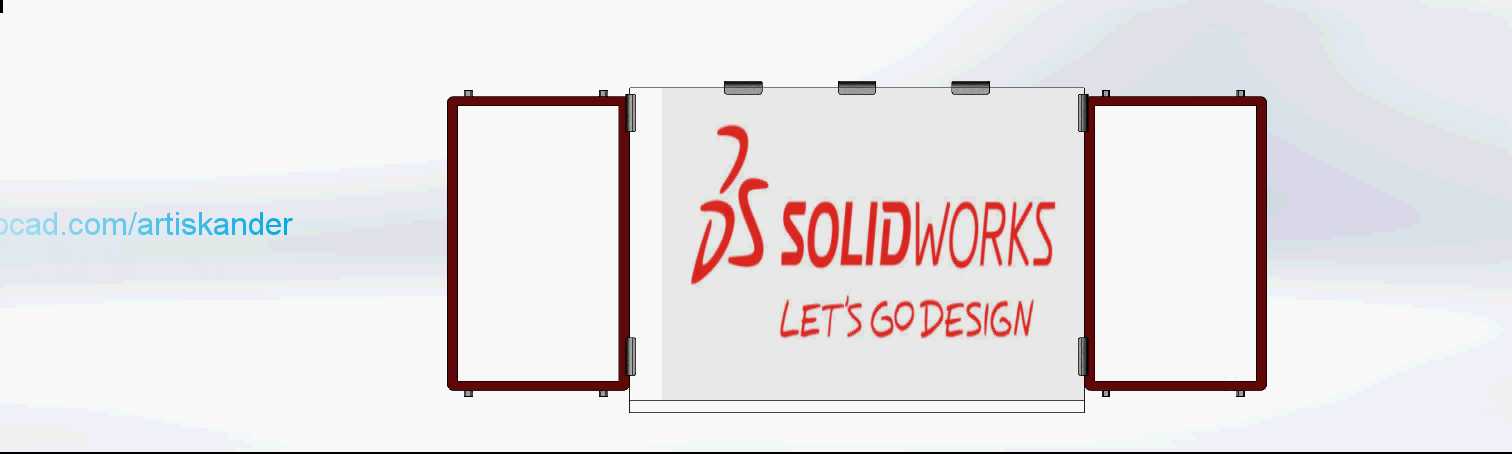

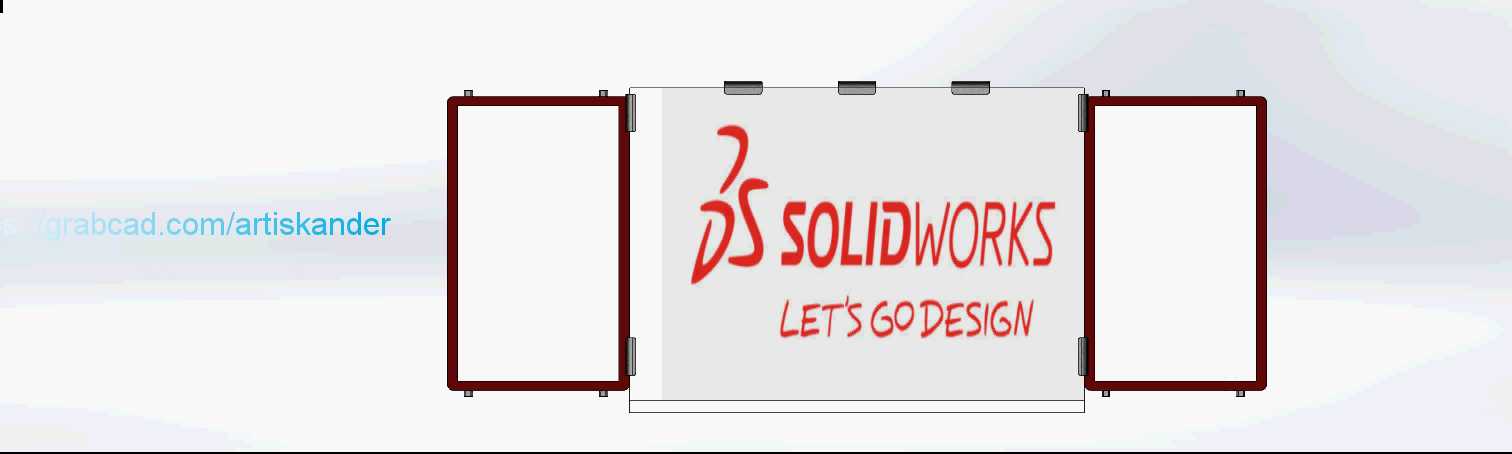

　　这套拓展显示结构主要面向移动办公、多任务并行处理的使用场景，针对常规笔记本单屏显示区域不足、外接显示器携带不便的痛点设计，可直接挂载在常规笔记本屏幕的两侧，无需额外占用桌面摆放空间，适配多数13-17英寸常规厚度的笔记本设备。从结构设计逻辑来看，整套装置采用对称式双屏布局，中间主连接框架通过顶部的卡扣结构与笔记本屏幕上边缘固定，卡扣处预留了2-8mm的厚度调节间隙，可适配不同边框厚度的笔记本屏幕，卡扣内侧贴有防滑缓冲泡棉，避免安装时刮伤笔记本外壳，同时保证挂载后的稳定性，正常开合笔记本屏幕时不会出现松动滑落的问题。两侧的拓展屏通过阻尼铰链与中间主框架连接，铰链的阻尼力矩经过调校，可在0-180度范围内任意角度悬停，

　　用户可根据自身坐姿、视线角度调整屏幕的开合角度，既可以将两块拓展屏完全展开与主屏幕处于同一平面，组成三屏并列的显示阵列，也可以根据使用需求将单侧屏幕调整至合适的倾斜角度，满足不同场景下的观看需求。在安装边界的考量上，整套装置收拢后的整体厚度不超过15mm，宽度与适配的笔记本屏幕宽度保持一致，收拢后可随笔记本一同放入常规电脑包中，不会额外增加过多的携带负担。单块拓展屏的显示尺寸为11.6英寸，分辨率与常规笔记本副屏显示参数匹配，屏幕边框采用窄边设计，展开后与笔记本主屏幕之间的拼接缝隙控制在5mm以内，尽可能降低多屏拼接时的视觉割裂感。结构的走线全部隐藏在框架内部，仅通过一根Type-C线材与笔记本连接即可实现双屏的供电与信号传输，

　　无需额外布置多根线材，避免桌面线材杂乱的问题。在功能层面，这套装置可实现多窗口独立显示，用户可将不同的工作窗口分别排布在三块屏幕上，比如主屏幕放置主操作界面，左侧屏幕放置通讯软件、文档参考内容，右侧屏幕放置素材面板、监控数据等，无需频繁切换窗口，大幅提升多任务处理时的工作效率，尤其适合代码编写、设计制图、数据监控、股票看盘等需要同时查看多类信息的使用场景。设计过程中针对结构的重量做了优化，整套装置的整体重量控制在800g以内，挂载在笔记本屏幕上时不会造成笔记本屏幕上沿负重过大导致的屏幕转轴损伤，同时框架采用高强度ABS工程塑料搭配局部金属加强筋的结构，在保证整体结构强度的前提下尽可能降低自重，长期使用也不会出现结构变形、

　　铰链松动的问题。屏幕的俯仰角度也预留了±15度的调节余量，配合铰链的角度调节，可适配不同身高、不同坐姿用户的视线高度，减少长期观看屏幕时的颈部疲劳。在接口设计上，拓展屏的侧边预留了mini HDMI与Type-C双接口，除了搭配笔记本使用外，也可单独作为小型外接显示器连接手机、平板等其他设备使用，拓展了装置的适用场景。装置底部预留了散热间隙，长时间工作时屏幕产生的热量可通过间隙自然散出，不会出现热量堆积导致的屏幕显示异常、寿命缩短的问题。针对不同厚度的笔记本，顶部卡扣还设置了可调节的锁止结构，调整到对应厚度后可锁定卡扣位置，避免使用过程中卡扣松动导致装置移位。整套结构没有多余的外置部件，所有活动部件都做了圆角处理，避免安装和携带过程中划伤用户或者刮蹭其他随身物品。
