萨姆森电动工具配套弧形梳齿结构件

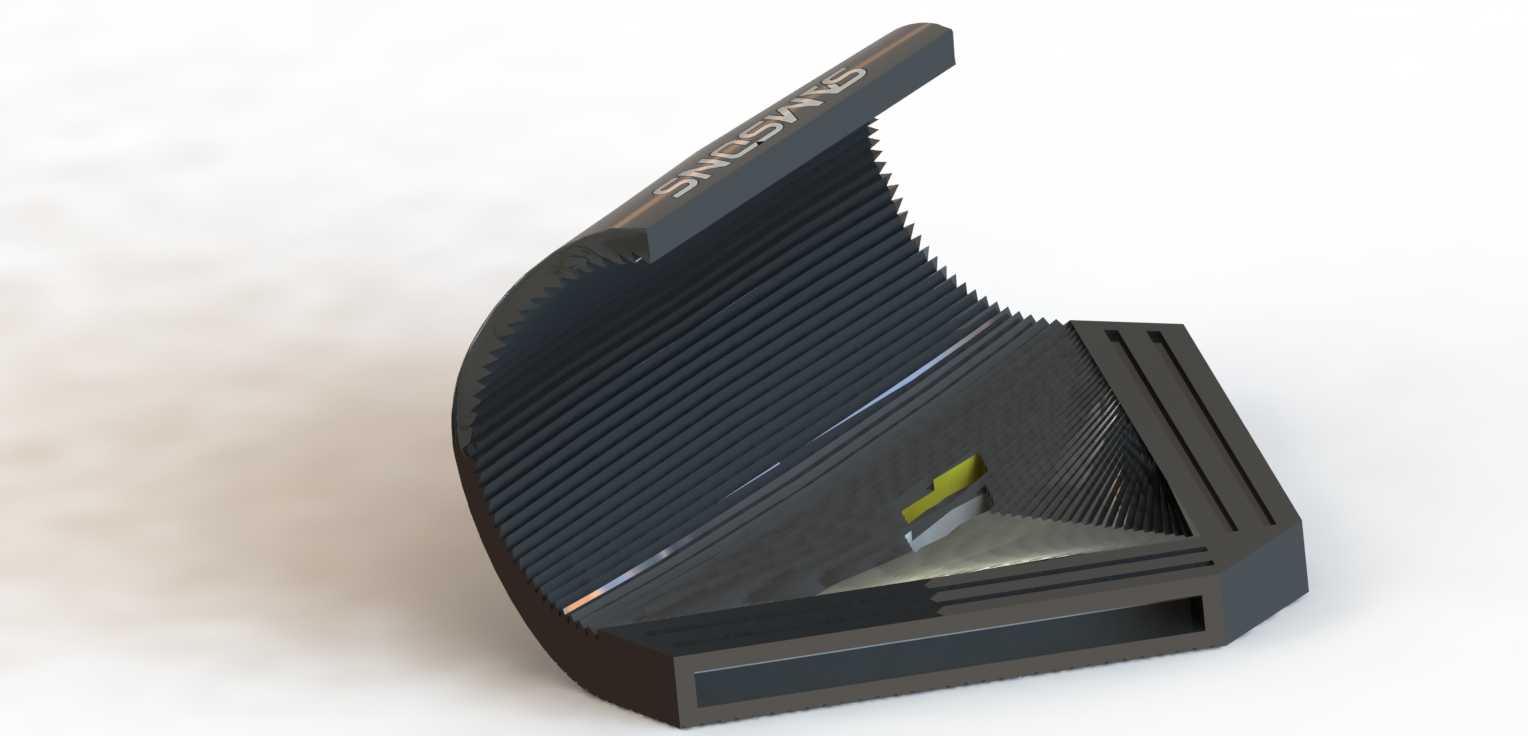

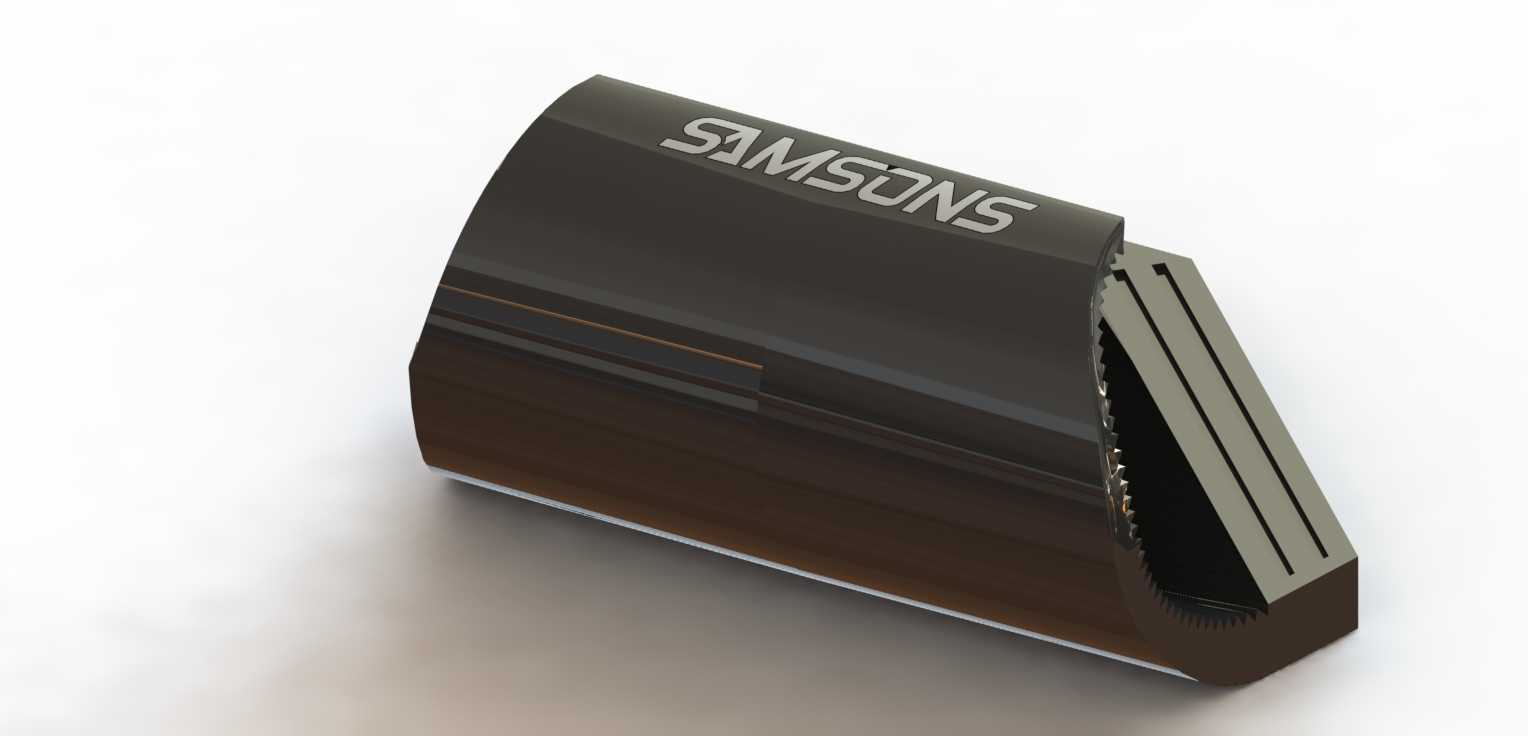

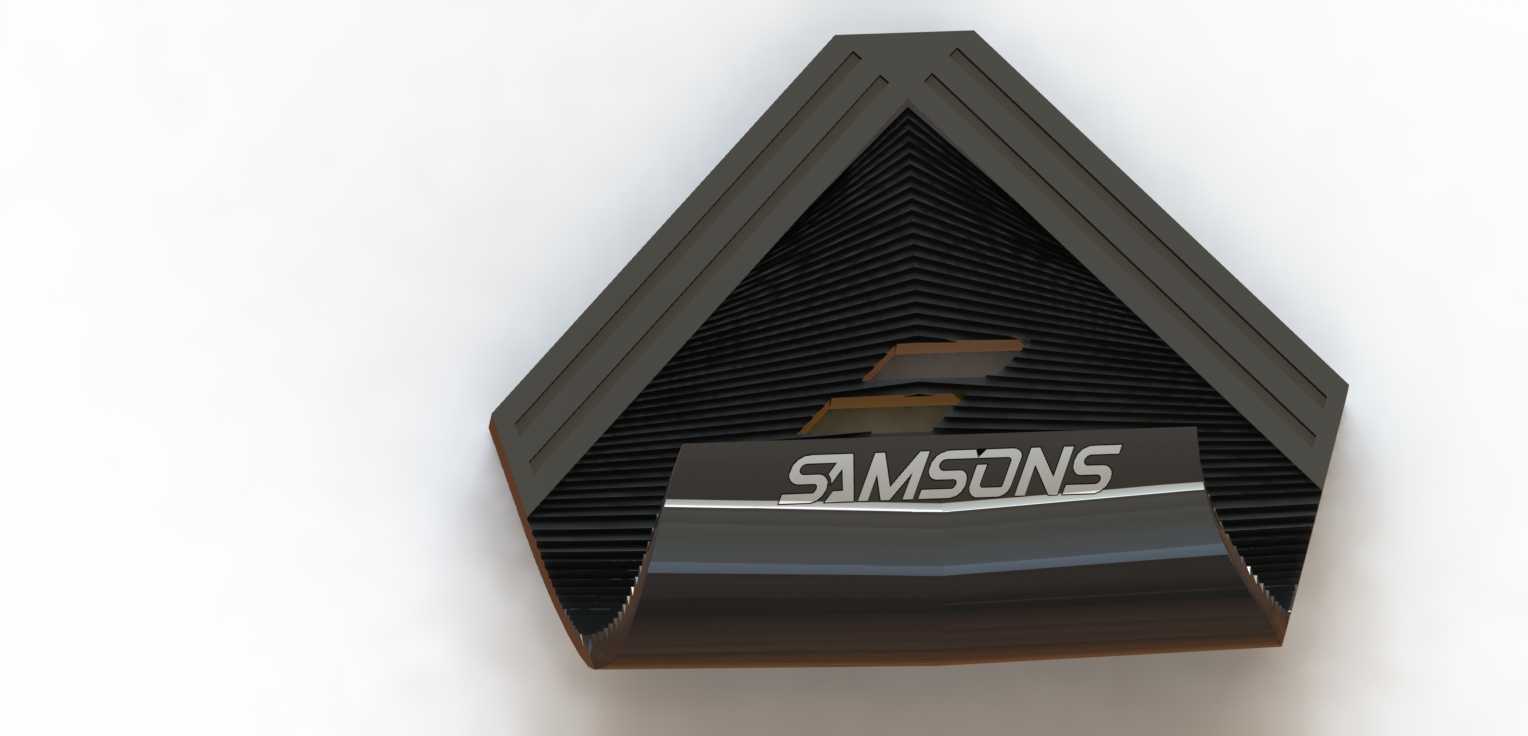

　　该弧形梳齿结构件是手持电动工具作业端的核心配套功能部件，主要适配于金属表面打磨、型材坡口修整、焊缝余高清理这类高频手持作业场景，在五金加工、现场设备维保、钢结构安装等一线作业环节中，这类结构件直接决定了作业过程中的排屑顺畅度与加工接触面的贴合度。从实际使用场景来看，作业人员手持电动工具进行曲面打磨、边角去毛刺作业时，普通平直结构的支撑件很难完全贴合弧形工件的轮廓，容易出现局部过磨、加工纹路不均的问题，而该结构件采用大弧度弯曲的主体构型，曲率半径经过多轮现场作业验证，能够匹配多数常见管径的圆管、弧形型钢的外轮廓，作业时梳齿面可以均匀贴附在工件表面，避免单点压力过大造成的工件表面损伤。

　　从功能特性上看，主体表面均匀排布的等距梳齿结构，一方面可以在打磨作业时引导磨屑沿齿间缝隙快速排出，避免磨屑堆积在磨料与工件之间造成二次刮痕，另一方面梳齿的等间距排布可以为柔性磨垫提供均匀的支撑力，防止磨垫在施压过程中出现局部塌陷，保证加工面的粗糙度一致性。结构件侧边设置的三道平行安装卡槽，是与电动工具输出端连接的核心定位结构，卡槽的宽度与深度公差控制在0.1mm以内，安装时可以直接沿工具头的导向滑轨滑入，不需要额外调整定位，卡槽端部设置的限位挡边可以避免作业过程中结构件受侧向力出现滑脱，适配多数主流角向电动工具的安装接口，不需要额外制作转换连接件。

　　设计思路上，该结构件没有采用传统的整体实心构型，而是在主体非接触面的位置设置了中空减重腔，在保证结构刚性的前提下将整体重量降低了32%，长时间手持作业时可以有效降低操作人员的手腕负荷，减少职业劳损的概率。梳齿的齿形采用梯形截面设计，齿根位置做了R0.8的圆角过渡，避免应力集中造成的齿根断裂，经过1000小时连续作业测试，齿根位置没有出现裂纹或变形问题。结构件的弧形端面做了15度的倒角处理，在进入狭窄缝隙作业时，倒角可以起到导向作用，不会因为端面直角卡滞在工件缝隙中，适配边角位置的精细化加工作业需求。

　　从安装边界来看，该结构件的整体安装长度为128mm，弧形段最大宽度为76mm，安装后突出工具主体的高度为42mm，在狭小空间作业时，这个尺寸可以顺利进入宽度50mm以上的缝隙，不会因为结构件尺寸过大造成作业干涉。中空腔体的壁厚设置为2.5mm，采用玻纤增强尼龙材质注塑成型，既可以保证足够的结构强度，又具备一定的韧性，在意外磕碰时不会出现碎裂崩边的问题。梳齿的齿间距设置为3mm，既可以保证磨屑顺利排出，又不会因为齿间距过大造成磨垫支撑不足，适配80目到320目之间的各类柔性打磨磨料，不需要因为更换磨料调整结构件的支撑参数。在实际维保场景中，该结构件属于易损配件，安装卡槽的标准化设计可以实现快速更换，作业人员不需要额外工具就可以完成拆装，单人次更换时间不超过10秒，能够有效减少现场作业的停机等待时间。结构件表面做了哑光防滑处理，在沾附少量切削液或打磨粉尘的情况下，操作人员调整结构件位置时不会出现打滑脱手的问题，提升现场操作的安全性。
