家具双工位弹簧复位五金连接锁紧构件

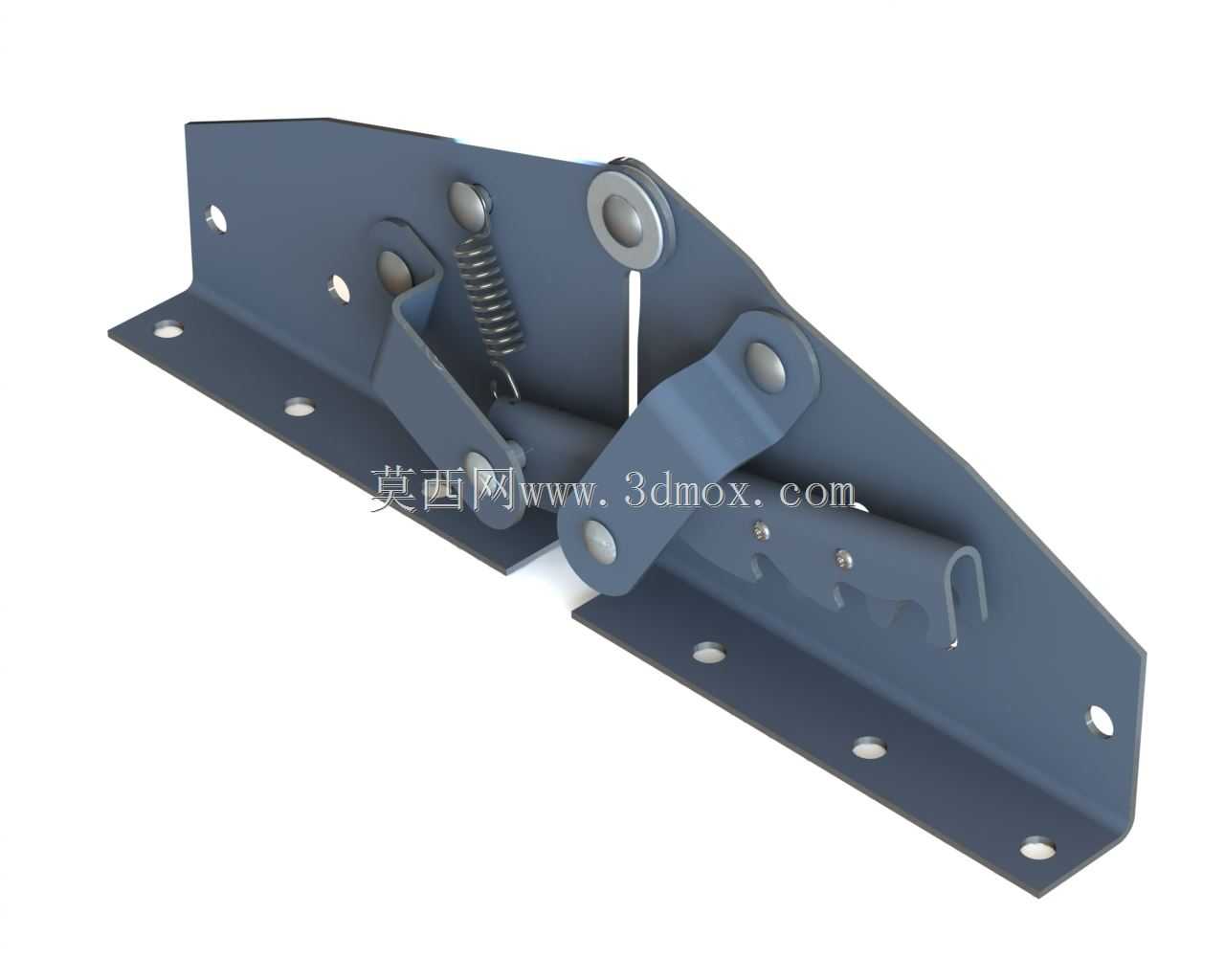

　　这类双工位五金锁紧构件，核心应用场景集中在民用与商用家具的活动连接部位，常见于折叠餐桌、翻板式储物家具、多功能沙发的活动靠背与坐垫衔接处，也会用在需要双档位位置锁定的小型工装台板、设备检修翻盖的支撑结构上，替代传统的单档位支撑铰链，实现两个工作位置的稳定锁止，无需额外加装插销或者卡扣类固定件。从实际使用逻辑来看，该构件依靠内置的圆柱压缩弹簧提供复位预紧力，当活动部件从第一工位扳动到第二工位时，构件上的转动摆臂会沿着底座的导向槽滑动，弹簧被压缩蓄力，当摆臂卡入底座对应的定位卡槽时，弹簧释放压力推动锁止块卡入摆臂的定位缺口，实现位置锁定，解锁时只需要扳动外露的解锁拨片，带动锁止块脱离缺口，即可将活动部件扳回初始工位，

　　整个操作过程无需额外工具，单手即可完成切换，两个工位的锁止力完全由弹簧预紧力和构件的钣金强度决定，不会因为日常使用的轻微震动出现自行脱锁的问题。在结构设计层面，整个构件采用一体化折弯钣金作为底座主体，底座上的安装孔全部采用长圆孔与圆孔搭配的布局，长圆孔主要用于补偿安装面的加工误差，避免因为家具板材的安装孔位偏差导致构件装配卡滞，底座的折弯边做了双层压边处理，既提升了底座的整体抗弯强度，也能在摆臂转动时形成侧向导向，防止摆臂出现轴向窜动。转动摆臂采用分体式铆接结构，所有转动铰接点都采用半空心铆钉铆接，铆接后预留0.1mm左右的转动间隙，既保证摆臂转动顺畅无卡滞，也不会出现过大的旷量，铰接点的铆接端面做了压平处理，不会突出构件表面，

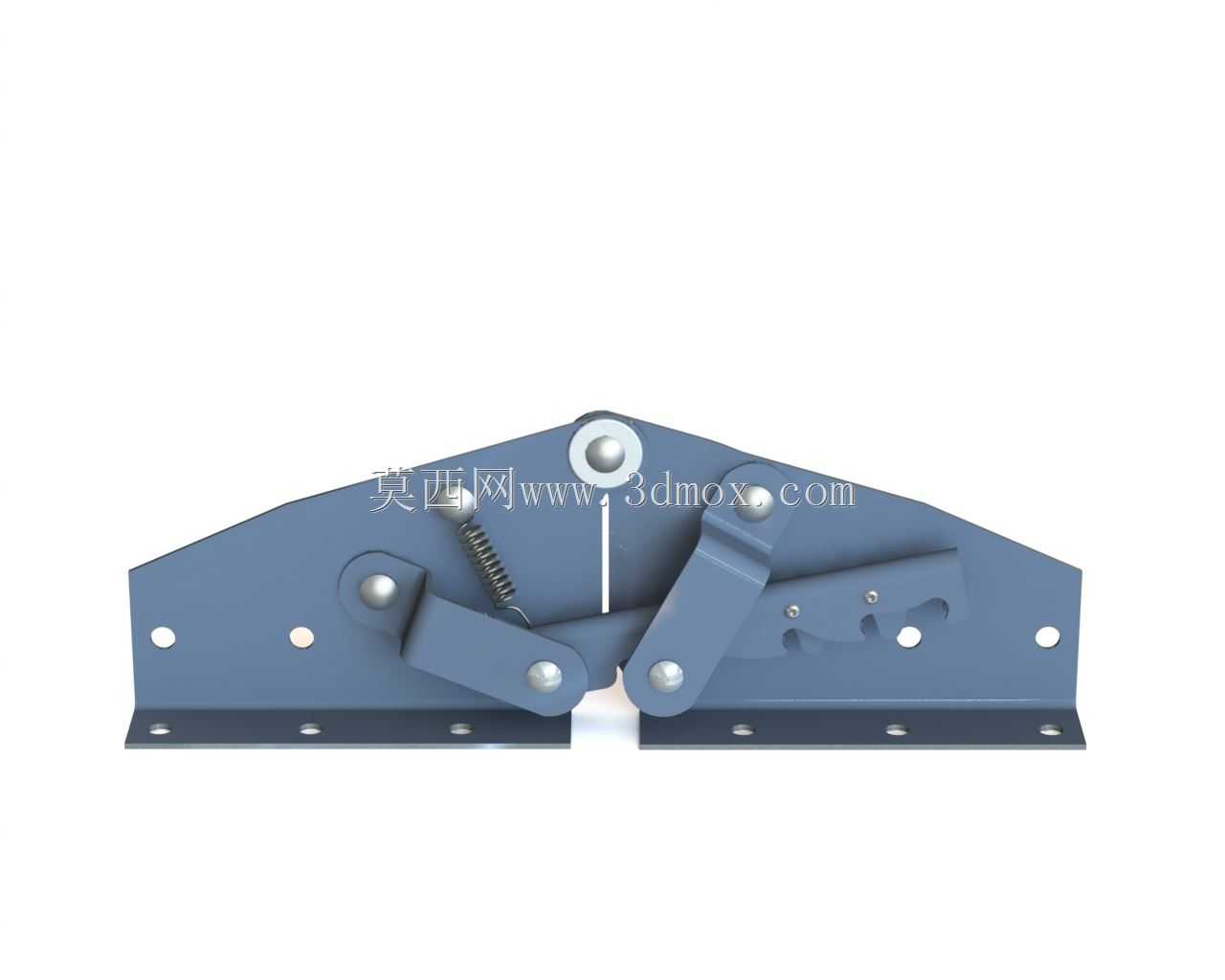

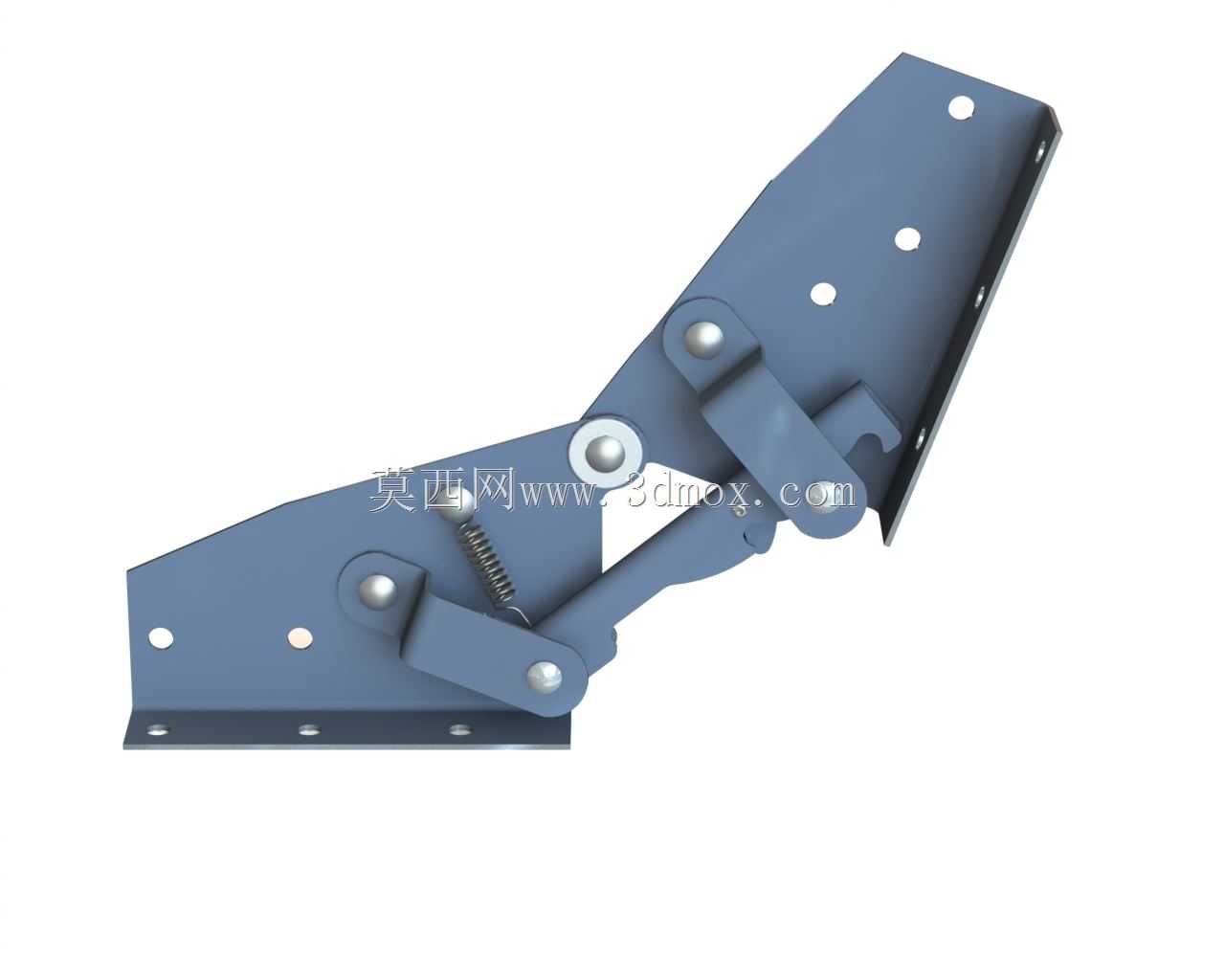

　　避免安装后刮蹭家具板材或者使用者衣物。内置的压缩弹簧经过预压处理，装配后初始预紧力控制在120N左右，既保证锁止时的卡紧力足够支撑常规家具活动部件的载荷，也不会因为预紧力过大导致解锁操作需要施加过大的力，适配普通成年人的操作力度区间。从安装边界尺寸来看，该构件的底座总长度控制在280mm左右，宽度为75mm，底座折弯边的高度为32mm，安装时底座通过6个M5规格的自攻螺丝固定在家具的固定基材上，摆臂的活动端通过2个M5螺丝连接在活动板材上，两个工位的转动夹角为110度，第一工位为活动部件与固定面齐平的闭合状态，第二工位为活动部件翻起后的支撑状态，两个工位的定位卡槽位置经过反复调校，切换过程中摆臂的滑动轨迹无死点，

　　弹簧的伸缩行程全程处于线性区间，不会出现弹簧并圈或者过度拉伸的情况。构件的所有钣金边缘都做了去毛刺倒钝处理，表面采用喷塑处理，既提升了防锈能力，也避免了尖锐边角划伤安装人员或者使用者。在实际选型适配时，需要注意该构件的单组额定承载为15kg，常规尺寸的家具翻板需要对称安装两组构件，总承载可以达到30kg，足够支撑常规餐桌翻板、沙发靠背的载荷需求，如果用于承载更大的工装台板，则需要增加构件的安装组数，同时根据载荷大小调整内置弹簧的预紧力，避免锁止失效。另外在安装时需要保证两侧构件的转动同轴度误差控制在1mm以内，否则会出现扳动时卡滞、锁止不到位的问题，安装前可以先在基材上预钻螺丝导向孔，避免自攻螺丝拧入时导致板材开裂，同时要保证构件的安装面完全贴合基材表面，不能出现悬空或者翘曲，否则长期受力后会导致底座钣金变形，影响锁止精度。
