手动螺杆式微型压力机结构设计

　　在小批量零件加工、实验室试样制备、维修工位零散压装作业场景中，大型压力设备往往存在占地空间大、操作流程繁琐、施压精度难以适配微小工件的问题，这类手动微型压力机的设计初衷，就是填补小空间、小载荷压装作业的设备空白，满足工位旁零散压装、小工件形变加工的实际需求。

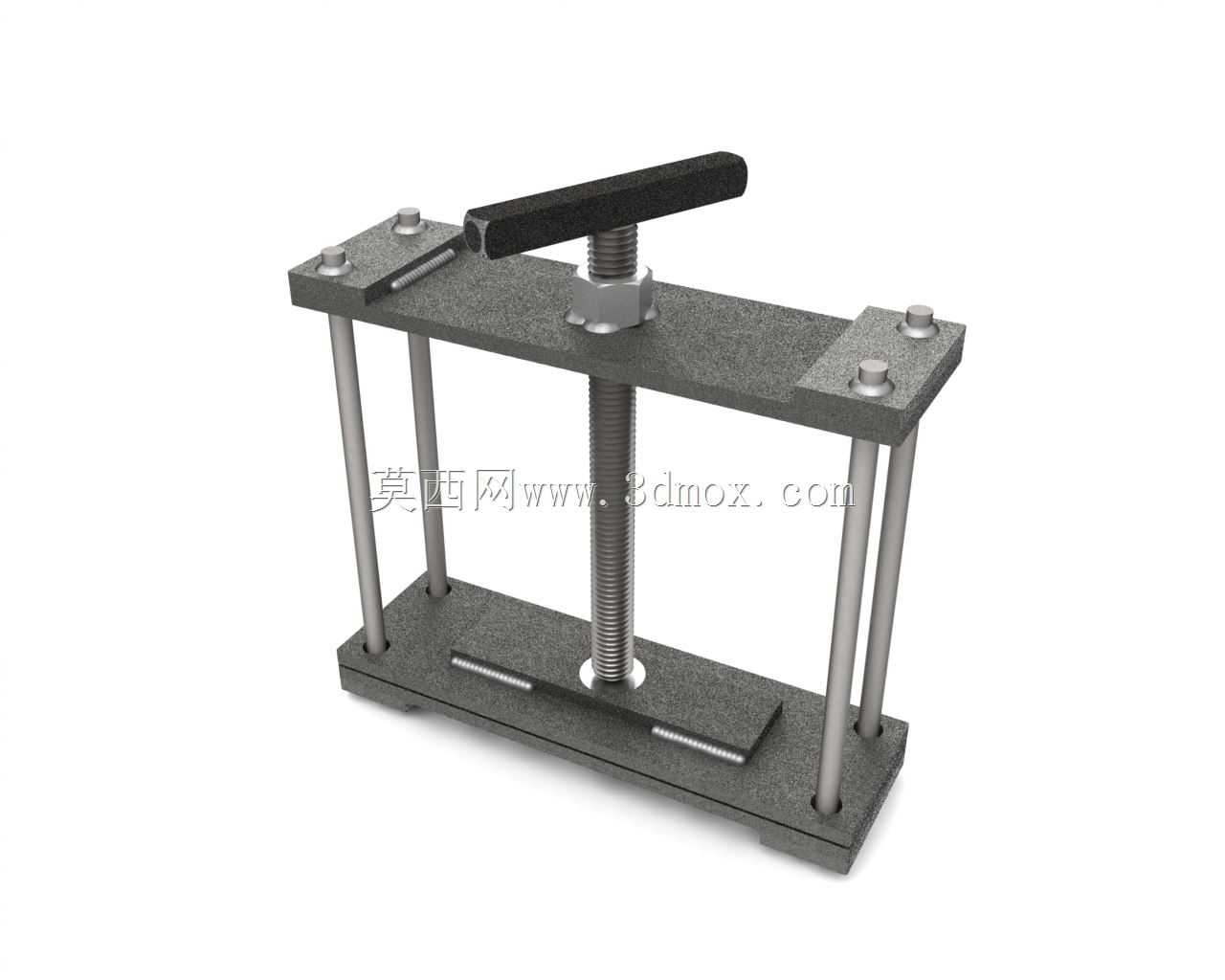

　　从功能实现逻辑来看，这款设备核心采用梯形螺杆传动结构，顶部设置T型防滑操作手柄，操作人员转动手柄即可将旋转力矩转化为压头的垂直直线进给运动，梯形螺纹的自锁特性可以在施压停止后保持当前压装位置，不会出现压头回弹松脱的问题，适配需要保压的小工件压合作业。设备的导向结构采用四根对称布置的圆柱导轨，分别安装在上下两层安装板的四个角位，相比双导轨导向结构，四导轨布局可以完全抵消压头进给过程中的侧向偏转力矩，即使压装位置偏离压头中心一定距离，也能保证压头始终保持垂直进给，不会出现卡滞、压偏的问题，对于形状不规则的小零件压装适配性更强。

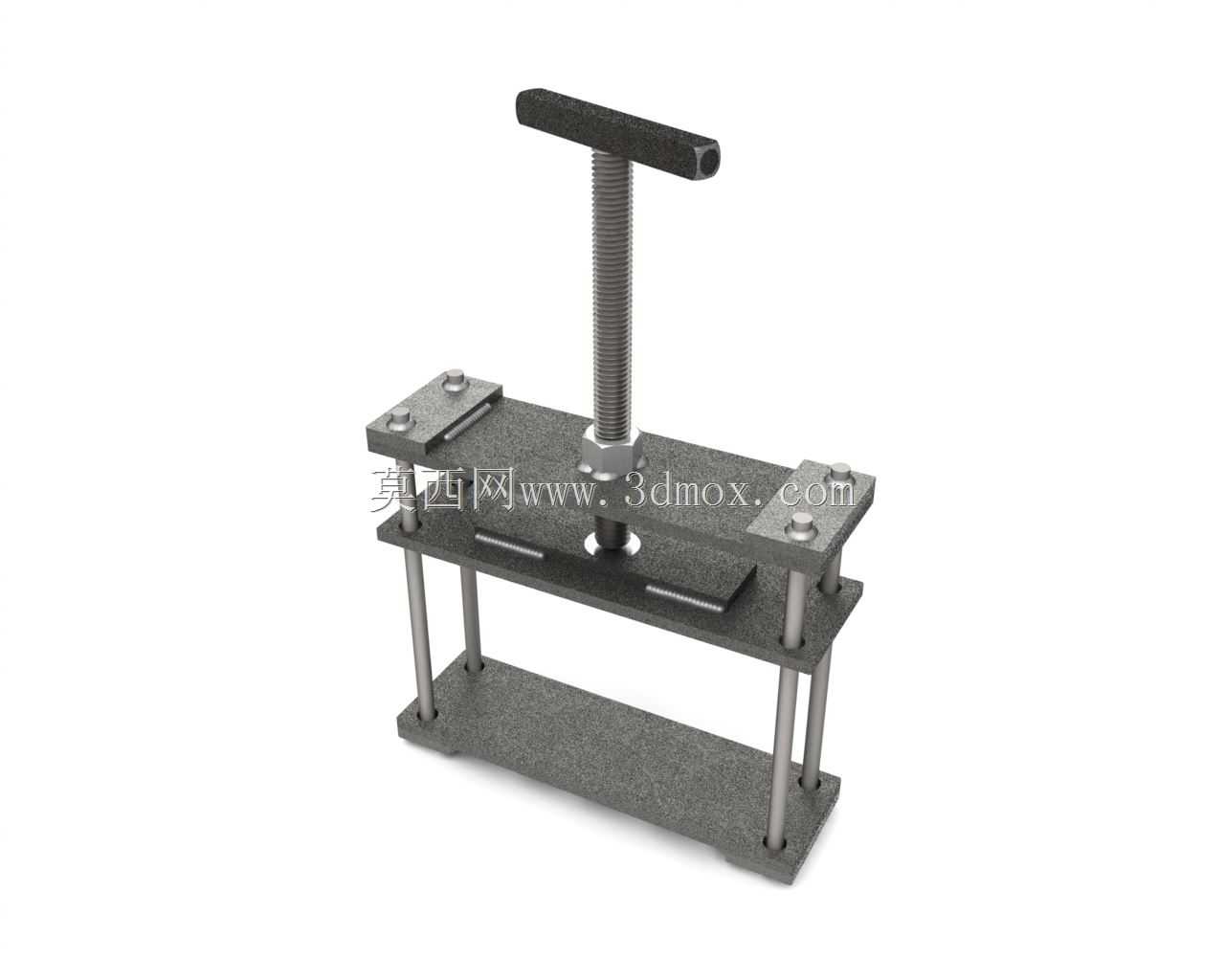

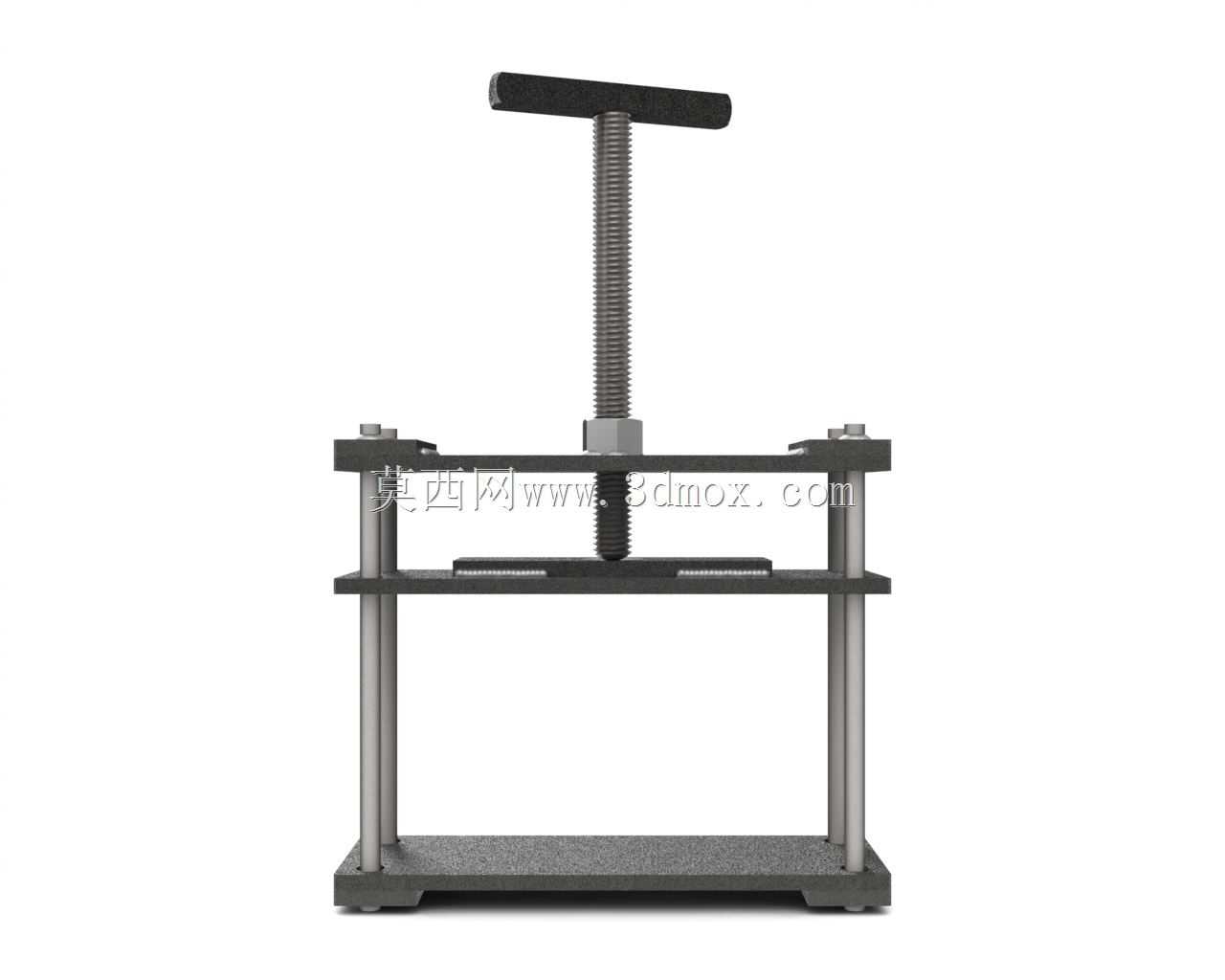

　　结构设计层面，设备采用三层板式堆叠的框架结构，最下层为固定式安装底座，底座板面预留了多个安装孔位，可以通过螺栓直接固定在工作台面，避免施压过程中设备出现滑移；中间层为活动压装板，与螺杆下端通过推力轴承连接，压装板下方可以根据作业需求更换不同形状的压头，适配压装、校直、试样压制等不同作业内容；最上层为螺杆安装固定板，板中心加工有与梯形螺杆配合的螺纹孔，四个角位加工有导轨安装孔，通过锁紧螺母固定导轨上端，形成稳定的刚性框架。导轨与活动压装板之间采用间隙配合的光孔连接，装配时会在导轨表面涂抹润滑脂，降低活动板上下滑动的摩擦阻力，操作时转动手柄的力度更均匀，不会出现卡顿感。

　　从安装边界与尺寸适配来看，这款设备整体轮廓尺寸控制在小型工位器具范畴，底座占地面积不超过普通台虎钳的安装空间，不需要专门的设备基础，直接固定在常规钳工工作台面即可使用，压头的最大行程可以覆盖常规小零件的压装高度需求，两层板之间的最大开口距离可以容纳高度150mm以内的工件，完全满足小尺寸零件的压装、校直、压印作业需求。实际使用过程中，操作人员只需要将待加工工件放置在底座台面的中心位置，转动顶部手柄带动活动压板缓慢下行，接触工件后继续施加转动力矩即可获得对应的压装力，由于螺杆传动的力放大效应，不需要太大的手动力度就可以获得足够的压装载荷，适配小过盈量的零件压配、薄金属片的压制成型、小型试样的压块制备等作业。

　　设计过程中特意对框架的刚性做了校核，上下安装板采用足够厚度的钢板加工，导轨采用实心圆钢制作，在额定施压载荷下不会出现框架变形、导轨弯曲的问题，长期使用也能保持导向精度。压装板与底座的平行度在装配时会做配磨调整，保证压合面完全平行，避免压装过程中工件出现倾斜压伤的问题。相比气动、电动类小型压力设备，这款手动结构不需要外接电源、气源，没有管线布置的限制，可以放置在任何有工作台的工位使用，维护成本极低，日常只需要定期给螺杆和导轨涂抹润滑脂即可，没有复杂的气动元件、电气元件需要检修更换，非常适合维修车间、实验室、小批量加工工位使用。

　　在实际应用场景中，这类微型压力机可以完成轴承与小轴的过盈压装、小冲压件的校平、粉末试样的压制成型、小零件的铆接压合等多种作业，相比台虎钳的夹持施压，压力机的施压方向更垂直，压力分布更均匀，不会出现工件被挤飞、压偏的问题，操作安全性更高。设备的所有结构件都采用金属材料加工，没有易损的塑料部件，整体结构坚固耐用，可以承受频繁的手动操作循环，适合长期在工位上使用。
