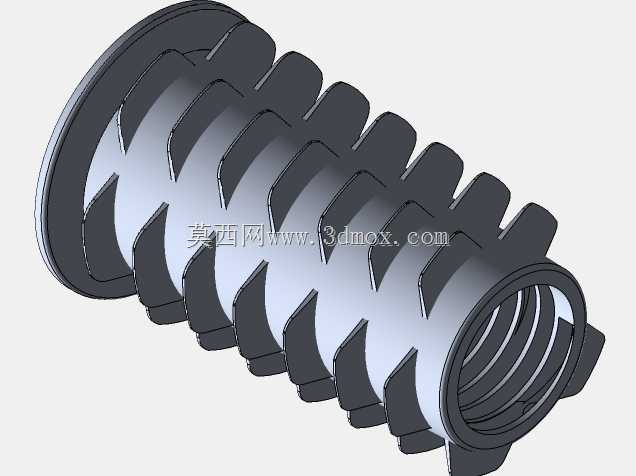

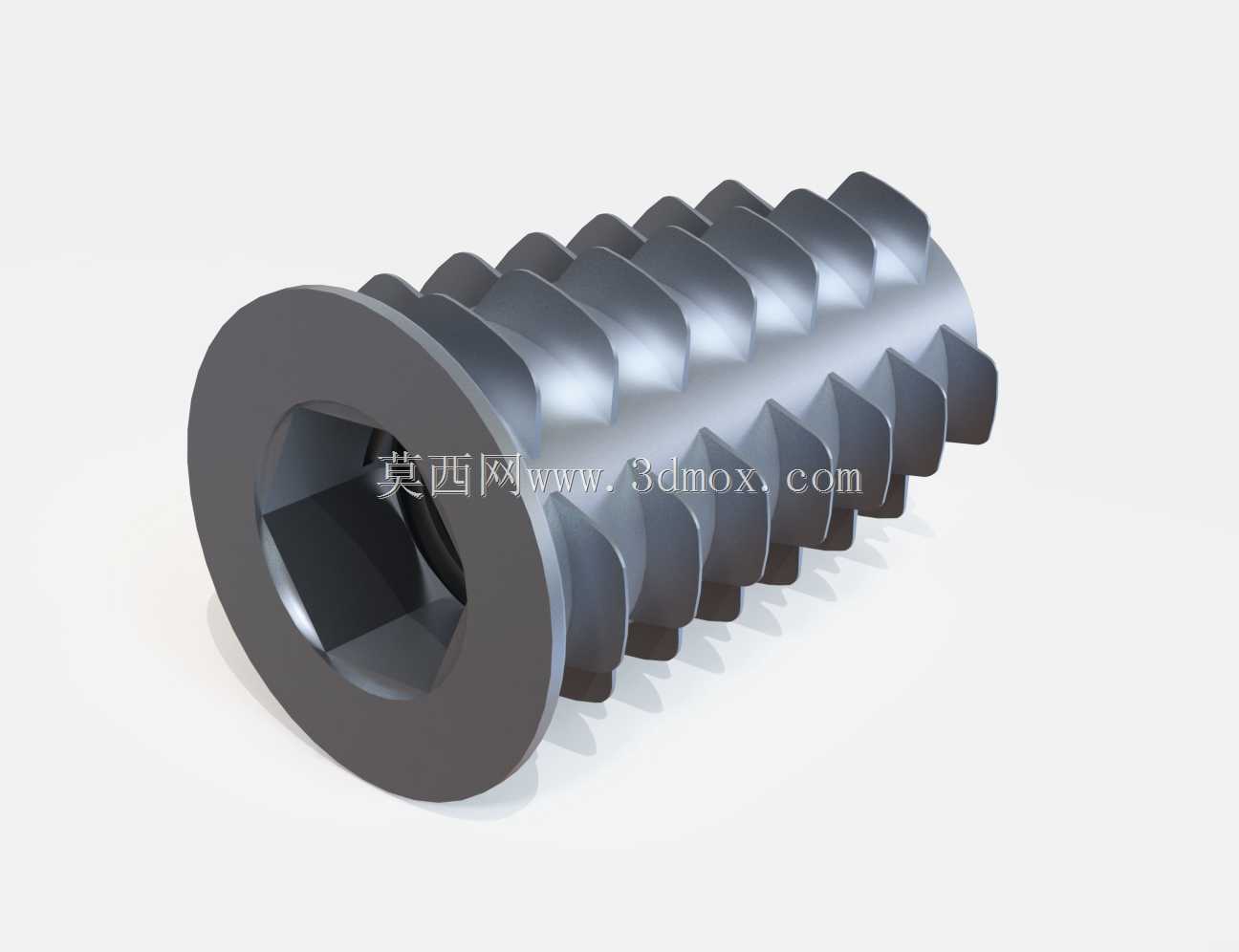

内六角沉头镶嵌自锁螺纹紧固件结构

　　这类带外切削螺纹的沉头内六角嵌装螺母，多应用在铝合金型材框架、注塑件预埋连接、薄板装配场景中，区别于常规压铆螺母，其自带的外螺纹结构可以直接在预制的光孔内通过旋入方式完成安装，不需要额外的压装工装，在现场装配、小批量设备改型场景下适配性更强。从结构设计逻辑来看，头部采用沉头锥形贴合面，安装后可以完全埋入工件沉孔内，不会突出装配平面，避免干涉外部移动部件的行程，这一点在自动化设备的线性模组安装、护板贴合装配场景中尤为重要，很多设备外罩的连接点如果采用突出头部的紧固件，很容易在护板开合、模组滑台移动时产生剐蹭，沉头结构刚好规避了这类问题。驱动端采用内六角孔，相比十字槽、一字槽结构，能承受更大的拧紧扭矩，在需要较高预紧力的连接场景下，

　　不会出现槽口打滑拧花的问题，同时内六角的受力面均匀分布，反复拆装也不容易造成驱动端磨损，适合需要定期维护拆解的设备连接点位。外螺纹采用大螺距三角牙型，牙顶带有切削刃结构，旋入工件预制孔时可以直接在孔壁切削出适配的内螺纹，不需要提前攻丝，对于硬度较低的铝合金、工程塑料、木质复合板材这类基材，能大幅减少装配工序，同时这种自攻形成的螺纹配合面贴合度更高，配合螺纹间的过盈设计，可以起到很好的防松效果，在有持续振动的设备工况下，不容易出现螺纹松脱的问题。从安装边界来看，设计时需要提前在基材上加工对应直径的预制光孔，同时在孔口加工与螺母头部锥度匹配的沉孔，沉孔深度需要与螺母头部厚度匹配，保证安装后端面齐平；旋入过程中需要控制拧紧扭矩，

　　扭矩过大会导致外螺纹切削破坏基材孔壁，造成连接强度下降，扭矩过小则会导致预紧力不足，容易出现连接松动。这类紧固件的核心优势在于不需要配套螺母，从基材单侧即可完成全部装配操作，对于封闭型腔、背部无法触及操作空间的装配场景，比如设备箱体内置构件连接、型材框架内部走线后的封板安装，能大幅降低装配难度。在实际选型过程中，需要根据基材的硬度、厚度匹配对应规格的嵌件，基材厚度较薄时需要选择螺纹长度更短的型号，避免旋入后穿透基材另一侧影响外观或者内部构件；对于有耐腐蚀要求的场景，这类零件多采用不锈钢材质加工，表面钝化处理后可以适应潮湿、弱腐蚀的工业环境，而普通碳钢材质的型号多用于室内干燥环境的设备装配，成本优势更明显。

　　建模过程中需要重点关注外螺纹牙型的角度、切削刃的倒角尺寸，以及内六角驱动孔的深度与头部沉头锥面的同轴度，这些参数直接影响零件的实际装配性能，如果同轴度偏差过大，拧紧时会出现头部偏斜，导致沉头面无法完全贴合基材沉孔，出现装配间隙；外螺纹的大径尺寸需要控制在合理公差范围内，尺寸过大则旋入阻力过大，容易拧裂基材，尺寸过小则螺纹配合间隙过大，防松性能和连接强度都会下降。在三维装配设计时，需要预留对应的扳手操作空间，内六角扳手的转动半径不能与周边构件产生干涉，很多新手设计时容易忽略工具操作空间，导致实际装配时扳手无法正常插入或者转动，只能临时修改周边结构，造成不必要的设计返工。
