手动螺旋式微型金属压力加工装置

这款手动施压的小型压力装置，主要面向小尺寸工件的轻载压合作业场景，常见于五金维修工位、小件试样制备、电子元器件引脚压装、薄金属片冲裁打样、小型轴承与轴套的过盈装配等场景，区别于大型工业压力设备的大吨位、大行程特性，该装置主打桌面级作业的灵活适配，不需要外接动力源，仅靠手动操作即可完成小压力需求的加工作业，适配零散小批量的加工需求，在教学实训场景中也可作为机械结构认知、手动施压工艺演示的实操载体。

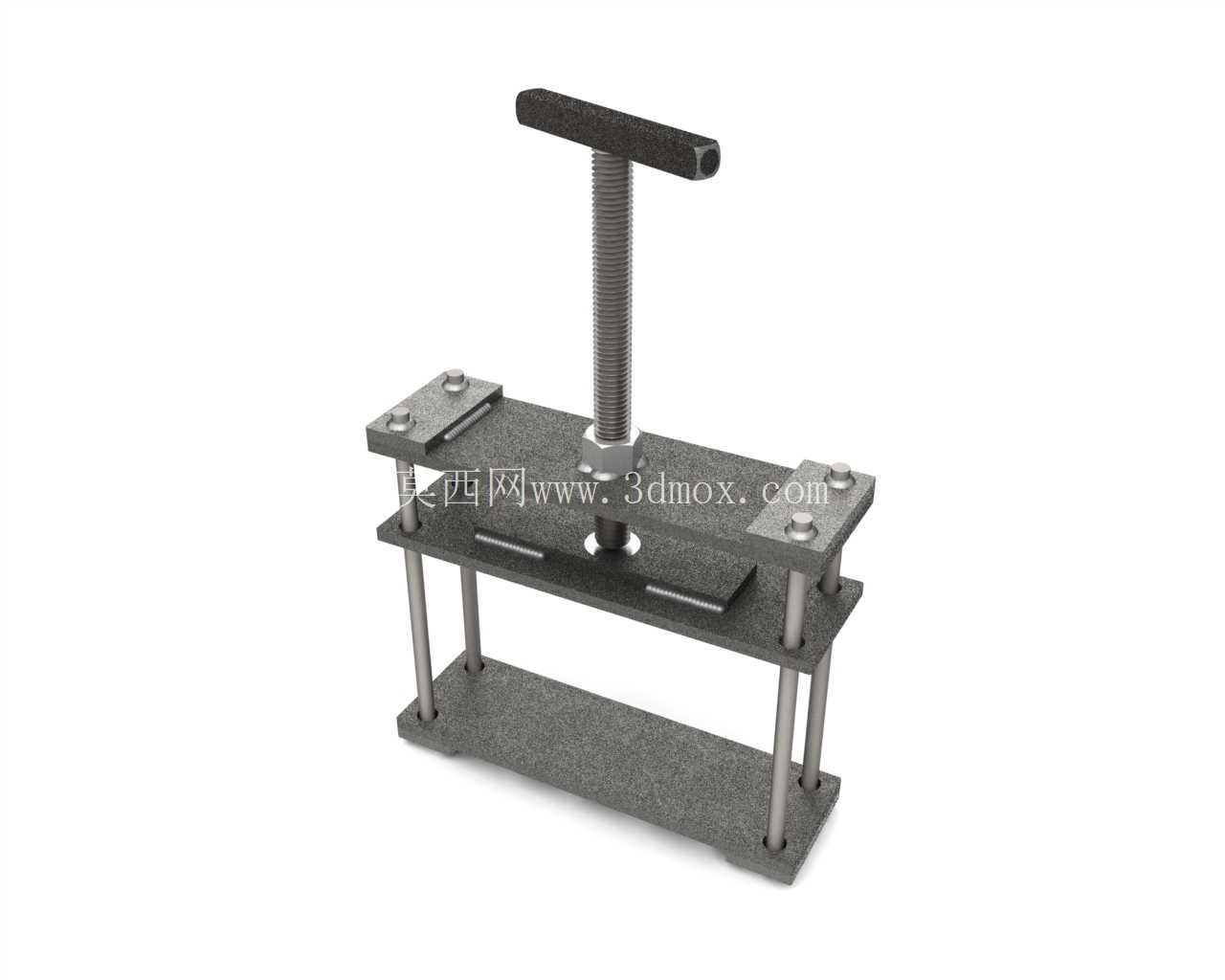

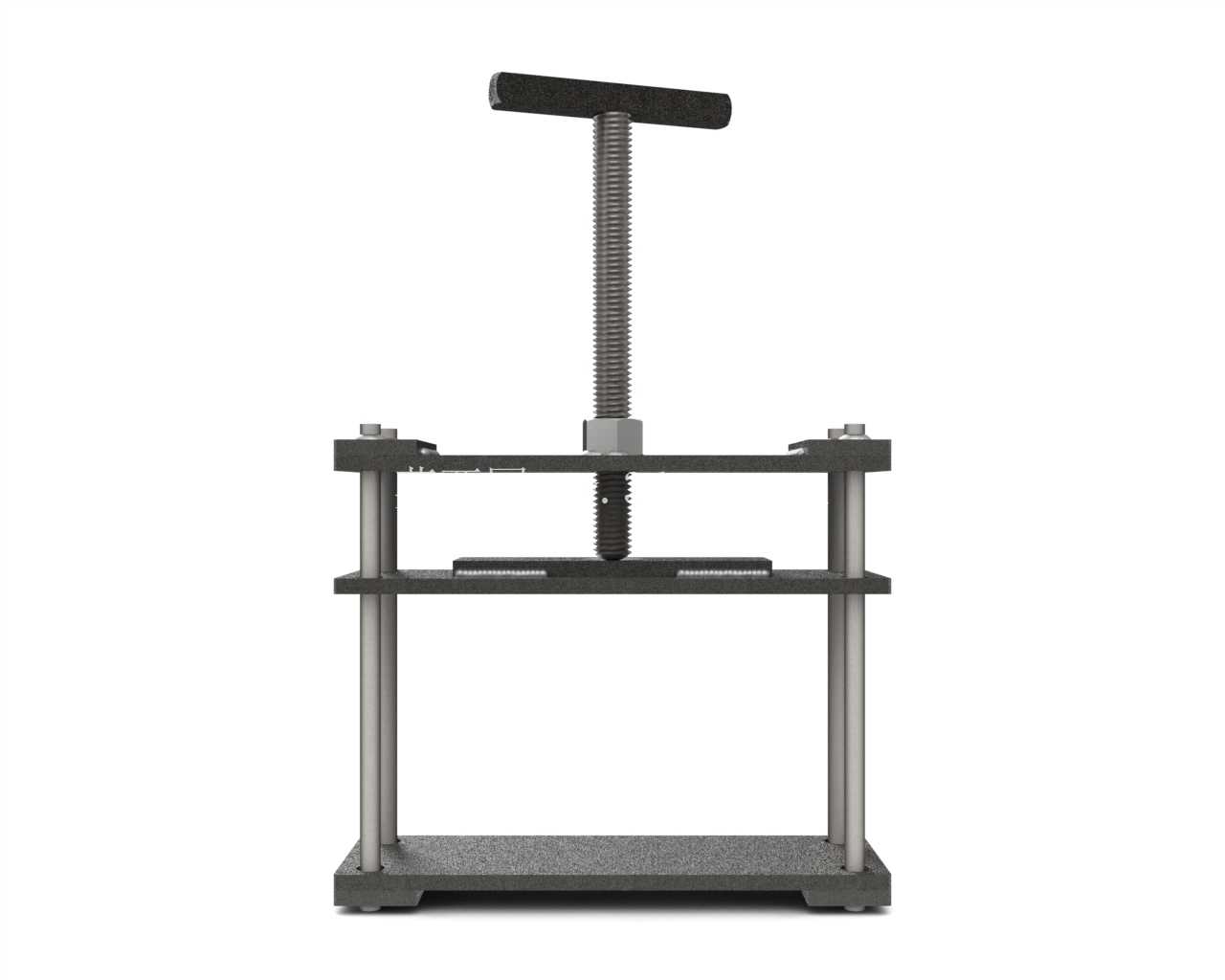

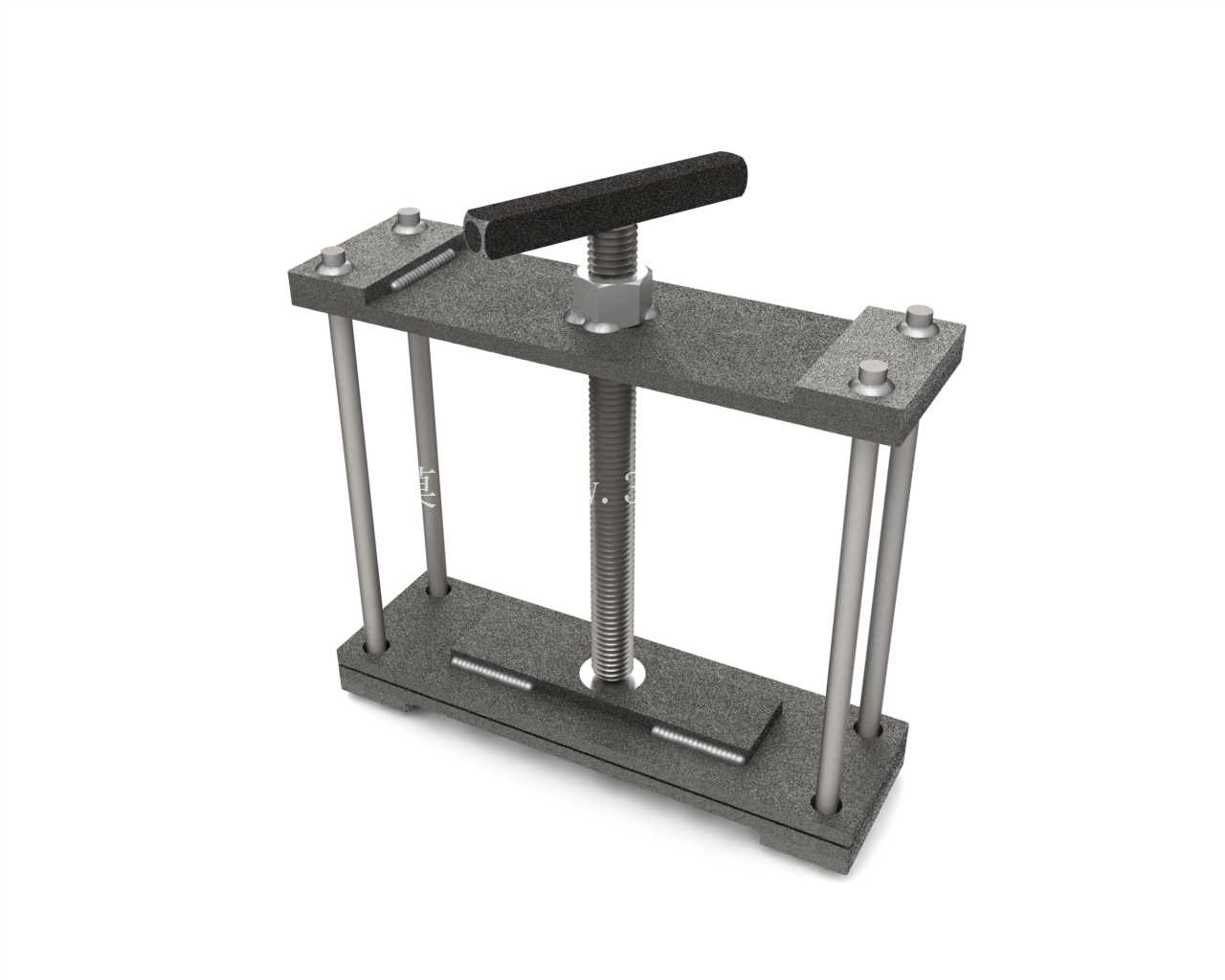

从功能特性来看，装置采用T型手柄配合梯形传动丝杆的结构，将手轮的旋转运动转化为压头的垂直直线运动，梯形丝杆具备良好的自锁性能，施压过程中不会因为负载反作用力出现手柄反转的情况，作业安全性更有保障。上下两层平行压板通过四根垂直导向光轴实现滑动导向，导向轴两端分别与底部基座、顶部固定座做刚性连接，活动压板沿光轴做上下滑动，配合丝杆端部的压合头，保证施压过程中压头始终垂直于工作台面，不会出现偏载歪斜的情况，避免压合作业中工件移位、压装错位的问题。底部基座为整板式金属结构，提供足够的配重与支撑稳定性，放置在桌面作业时不会因为施压反力出现装置翘起、移位的情况，活动压板与基座工作台面的平行度在设计中做了公差约束，保证压合面受力均匀，对于薄型工件的压装、冲裁作业，不会出现局部压力不足导致的加工缺陷。

设计思路上，整体采用模块化的装配结构，所有零部件均可拆卸替换，导向轴与上下座体的连接采用螺栓锁紧固定，丝杆与顶部固定座之间通过螺纹传动副配合，没有复杂的集成式铸件结构，加工难度低，普通机加工设备即可完成所有零件的加工制作，后期维护时如果出现丝杆磨损、导向轴拉伤的情况，仅需替换对应零件即可恢复设备精度，不需要整体报废。压头位置预留了通用安装接口，可以根据不同作业需求更换平压头、冲裁头、成型压头等不同功能的执行端，拓展设备的适用场景，不需要额外更换整机即可完成不同工艺的作业需求。工作台面没有设置复杂的定位工装，用户可以根据自身加工的工件尺寸，自行加装定位块、简易夹具，适配不同外形的小尺寸工件加工，给使用者留出足够的二次改造空间。

从安装边界与尺寸适配来看，该装置整体为立式桌面结构，占地面积仅相当于普通台式虎钳的安装空间，不需要做专门的地基固定，直接放置在平整的工作台面即可使用，设备总高度适配常规操作台的上方操作空间，T型手柄的操作高度符合人体站立或坐姿作业的手臂操作范围，转动手柄时不需要过度抬臂或弯腰，长时间操作的疲劳度较低。活动压板的最大开口行程可以满足常规小尺寸工件的放入与取出需求，四根导向轴的跨距设计兼顾了结构稳定性与工作台面的有效使用面积，不会因为导向轴占用过多空间导致可放置工件的范围受限。施压过程中，操作人员可以通过手柄的旋转圈数直观控制压头的下行距离，配合梯形丝杆的导程参数，可以实现小进给量的精准施压控制，对于压装行程要求精确的小件作业，不需要额外加装行程限位装置即可实现粗略的行程控制，适合对压装精度要求不是极高的轻载作业场景。

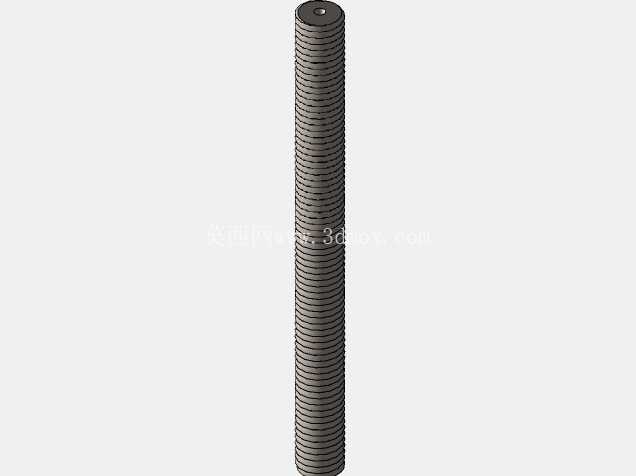

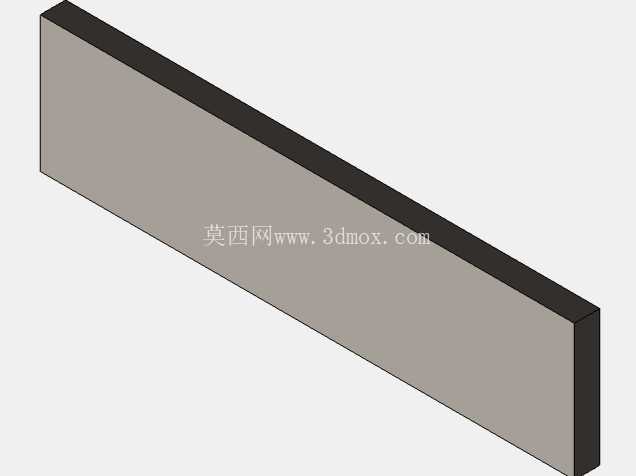

结构材质选择上，所有受力部件均采用金属材质制作，基座、压板采用普通碳素结构钢加工，保证足够的结构刚性，施压过程中不会出现结构变形导致的压力损失，导向轴采用表面硬化处理的钢材，降低滑动摩擦带来的磨损，延长设备使用寿命，丝杆采用标准梯形螺纹传动，传动效率适中，手动操作时的阻力处于舒适区间，不会出现转动费力的情况，同时能提供足够的压合力，满足小工件的压装、冲裁、校直等作业需求。整体结构没有多余的装饰性设计，所有结构特征均服务于功能实现，外露的机械结构也方便日常清理与维护，作业过程中产生的金属碎屑、杂物不会藏在结构缝隙中，日常使用后仅需擦拭工作台面即可完成清洁维护。
