L型定位工装模具工具结构设计

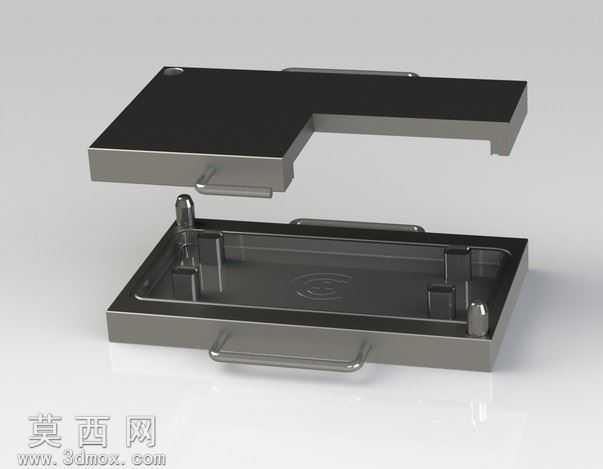

本作品为L型结构的工装模具工具三维建模成果，建模阶段采用自顶向下的设计思路，先完成整体装配基准的搭建，再拆分上下两个核心组件分别进行细节建模，确保上下模合模时的定位精度与配合间隙符合工装使用要求。上模部分采用L型非对称布局设计，主体为平整的压合工作面，边缘设置下沉式定位台阶，侧面配置一体式金属拉手，方便作业过程中的取放操作，上模底面预留定位销安装孔位，可与下模的定位结构精准配合，避免合模过程中出现错位偏移。下模部分为对应L型轮廓的容置槽结构，槽体内腔设置多组定位挡块与支撑凸台，可对放置于槽内的工件进行多方向限位，槽体边缘同样配置与上模位置对应的金属拉手，槽体四角设置导向定位柱，合模时可先通过导向柱完成初步对位，再通过定位销完成精准锁合，保证压合作业的位置精度。材质渲染阶段，对模具主体的金属结构部分采用哑光镀铬金属材质，调整材质的反射粗糙度与金属度参数，还原工装模具常用的金属表面质感，拉手部分采用拉丝不锈钢材质，突出金属表面的拉丝纹理细节，上模顶面采用哑光黑色耐磨涂层材质，模拟实际工装表面的耐磨处理效果，渲染时采用柔和的影棚布光，通过多角度补光突出模型的结构轮廓与配合间隙，清晰展现上下模的装配关系与细节结构。结构设计上充分考虑工装的实际使用场景，拉手的安装位置符合人工取放的操作习惯，定位结构的公差设置满足工装的重复定位精度要求，槽体内的挡块布局可适配对应规格工件的定位需求，整体结构无冗余设计，在保证结构强度的前提下尽可能减轻模具自重，提升作业操作的便捷性。建模过程中对所有配合面进行了公差校验，确保上下模合模后无干涉问题，所有圆角、倒角细节均按照实际机加工工艺要求设置，避免出现加工无法实现的尖锐结构，模型的细节还原度高，可直接用于工装加工的图纸输出与作业指导演示。
