流线型固定翼无人飞行器外观结构设计

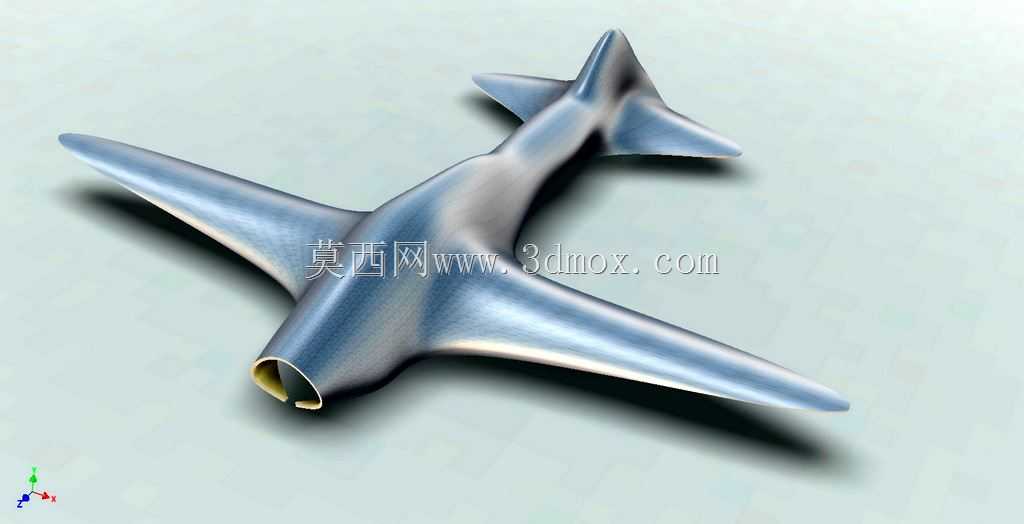

　　这款固定翼无人飞行器的外形设计，核心围绕低空长航时作业场景的气动需求展开，整体采用无外挂式的一体化流线构型，机身与机翼采用融合过渡的曲面衔接，能够大幅降低低速飞行状态下的诱导阻力，适配平原地带航测、林区巡检、边境线巡查这类需要长时间保持巡航姿态的作业任务。从结构布局来看，整机采用常规尾翼+后掠翼的气动布局，机翼后掠角度经过曲面曲率反复调整，能够在低速巡航时维持足够的升阻比，同时避免大迎角状态下的翼尖失速问题，机身头部预留的动力安装舱，可适配小型螺旋桨动力单元，舱体边缘做了圆弧收边处理，能够减少动力段与机身衔接处的气流紊流，提升飞行过程中的姿态稳定性。

　　在实际作业场景中，这类固定翼无人机相比多旋翼机型，拥有更长的续航时长与更大的作业半径，单架次可覆盖数十平方公里的作业范围，能够搭载轻量化的航测相机、气体监测模块等载荷，完成国土测绘、生态资源普查、管线巡检等常规作业任务。设计过程中采用自由成形的曲面构建逻辑，没有使用生硬的平面拼接结构，整个机身曲面从头部进气/安装口位置开始，沿着纵轴向尾翼方向平滑收窄，机翼与机身的衔接处做了曲面增厚处理，既能够预留机翼内部的设备安装空间，也可以强化翼根位置的结构强度，降低飞行过程中翼根位置的交变应力集中问题。

　　从安装边界来看，整机外形曲面连续无突兀凸起，所有翼面边缘都做了圆弧倒角处理，尾翼采用与机翼同曲率的流线构型，平尾与垂尾的衔接位置同样做了平滑过渡，能够减少飞行过程中的舵面气流干扰，提升舵面操控的响应精度。机身内部的舱室沿着纵轴依次划分，头部为动力安装舱，中部为载荷与飞控设备舱，后部为能源舱，各个舱段的曲面外形都匹配内部设备的安装尺寸，在保证气动外形流畅的前提下，最大化利用机身内部空间，不需要额外增加外部挂载结构，进一步降低了飞行阻力。

　　在结构设计细节上，机翼的翼型采用低速高升力翼型，翼尖位置做了切尖收窄处理，能够减少翼尖涡流带来的阻力损耗，整个机翼的曲面从翼根到翼尖逐渐变薄，既能够减轻机翼自身的结构重量，也能够优化机翼的升力分布，让机翼各个位置的升力差值控制在合理范围内，降低机翼结构的载荷负担。尾翼的尺寸经过匹配调整，垂尾高度与平尾展长都适配整机的纵向与航向稳定性需求，能够在常见的3-6级低空风场下维持飞行姿态稳定，不需要额外增加增稳结构。机身表面的曲面曲率连续，没有明显的折线棱角，能够降低飞行过程中的雷达反射特征，同时也能减少雨水、灰尘在机身表面的附着，降低户外作业后的维护清理难度。

　　针对实际作业中的起降需求，这款构型的机身腹部做了平缓的曲面凸起，能够适配滑跑起降或者弹射起飞的安装需求，不需要对机身外形做额外改装，机身尾部的收窄角度经过调整，能够避免起飞降落过程中尾部与地面发生剐蹭，预留足够的安全离地间隙。整个结构的曲面构建过程中，充分考虑了后续加工成型的工艺性，所有曲面的曲率变化都控制在常规复合材料成型的可实现范围内，没有出现曲率突变或者倒扣的难以脱模的结构，能够直接用于复合材料壳体的模具制作，缩短从设计到样机试制的周期。
