SN04-N方形电感式接近传感器结构建模

　　在自动化产线的工位定位、工件计数、行程限位场景里，这类方形电感式接近传感器是出镜率极高的检测元件，建模时首先要还原的就是它在实际安装场景里的适配性——这类传感器常被固定在型材支架、设备钣金侧壁、工装夹具的安装位上，所以外壳的安装孔位尺寸、壳体的棱角倒角、感应面的凸起高度都要和实物的安装边界完全匹配，避免后续装配时出现和安装支架干涉、感应距离偏差的问题。

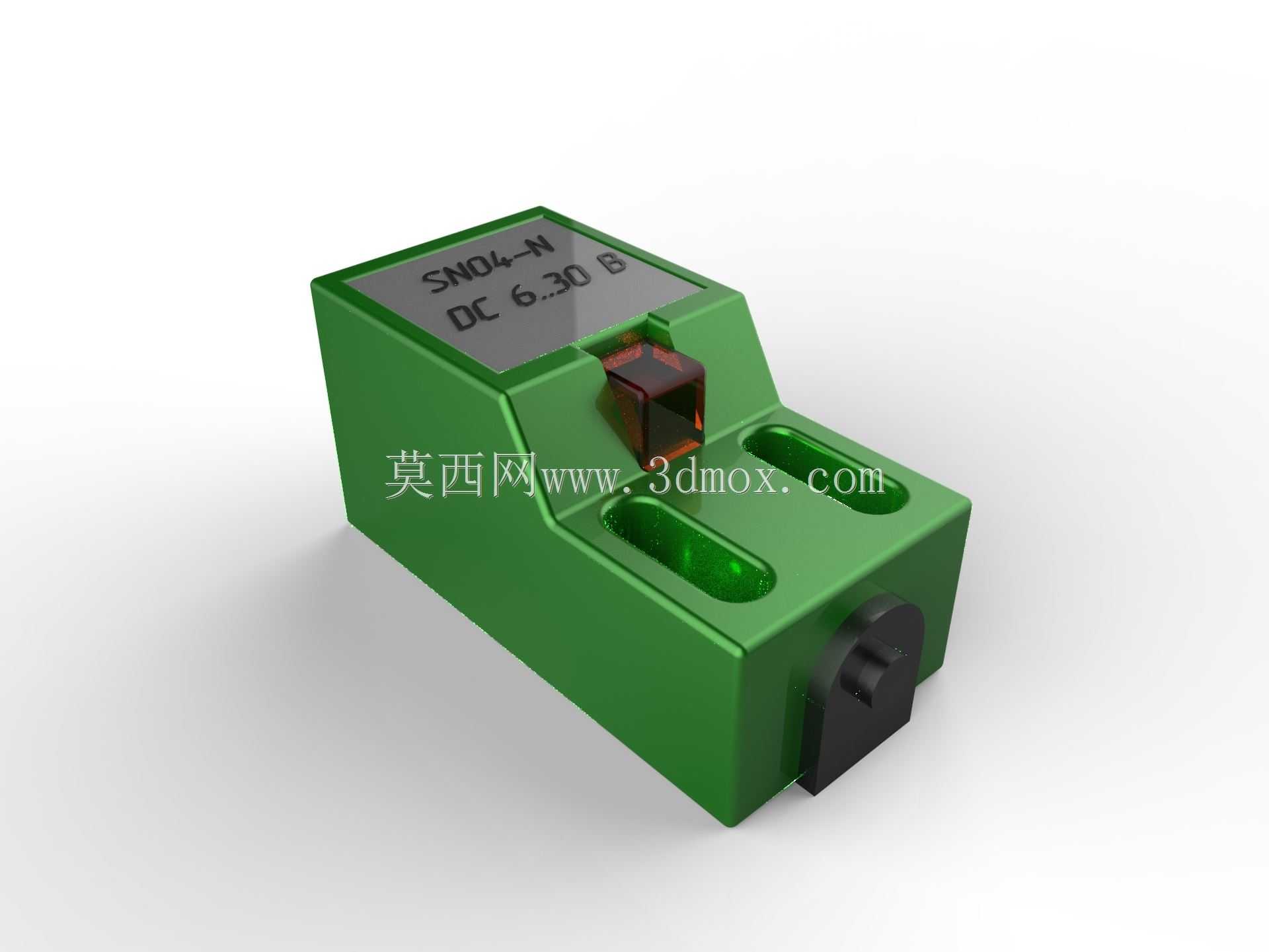

　　从功能特性来看，这款SN04-N属于非接触式检测元件，不需要和被测金属工件直接接触，就能在额定检测距离内输出开关信号，相比机械式行程开关，它没有物理碰撞磨损，在高速往复运动的工位上使用寿命更长，也不会因为工件表面的轻微油污、粉尘影响检测稳定性，在冲压工位的工件到位检测、流水线的金属件计数、气缸的行程到位确认场景里都能适配。建模时特意还原了壳体尾部的出线槽结构，这个位置是传感器线缆的引出端，实际布线时线缆要从这个位置引出后沿设备走线槽固定，所以出线口的倒角、壳体尾部的让位空间都做了精准还原，避免后续做设备布线装配时出现线缆弯折半径不足的问题。

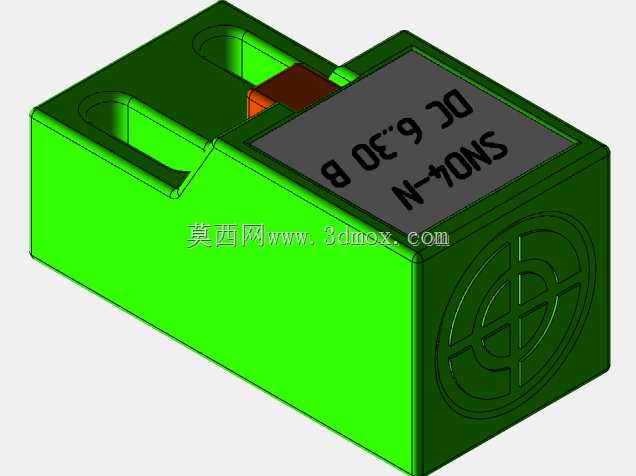

　　外壳采用的是增强PBT材质的方形结构，这种方形壳体相比圆柱形传感器，在安装时不需要额外的防转垫片，直接通过壳体两侧的安装孔用螺丝固定就能保证感应面的朝向不会偏移，对于需要精准对准检测位的场景来说，安装调试的效率更高。建模时把感应面区域做了轻微的下沉标识，这个区域是传感器的磁场感应核心区，实际安装时这个面要正对被测金属工件，不能有其他金属构件遮挡，否则会出现误触发或者检测距离衰减的问题。壳体侧面的标识区域做了凹陷处理，实际产品的参数标签会贴在这个位置，建模时保留了这个凹陷结构，方便后续做渲染或者工程图标注时还原产品的完整外观。

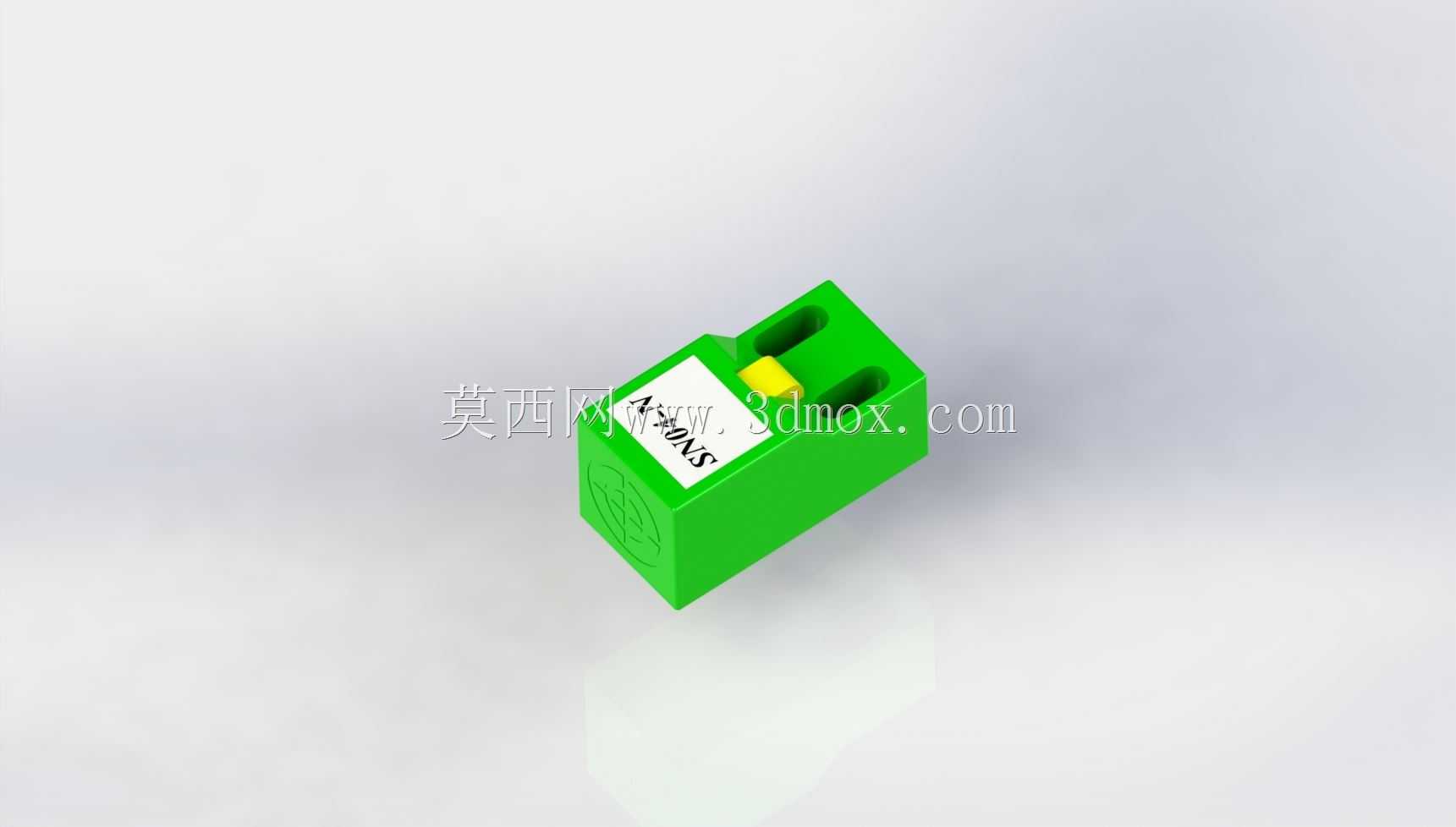

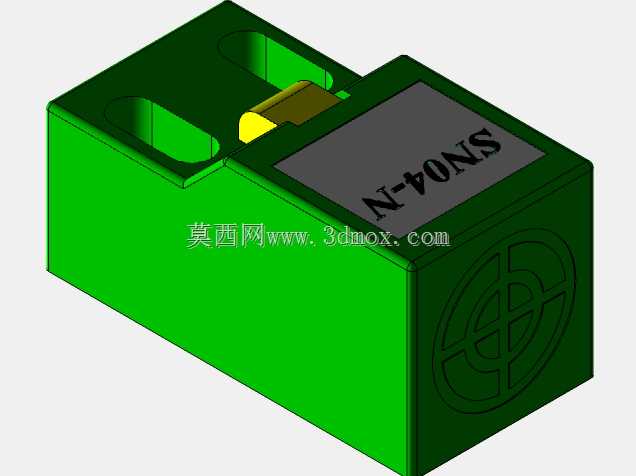

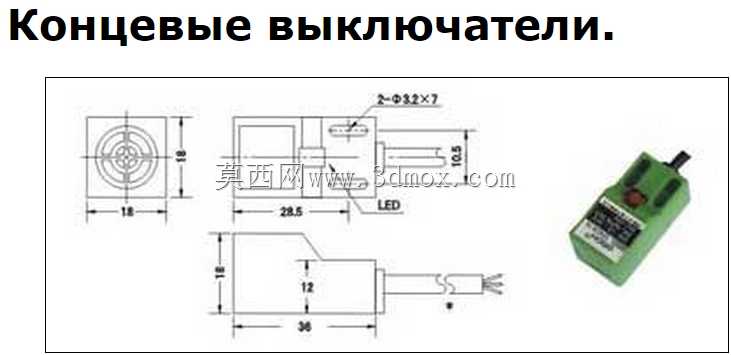

　　从安装边界来看，这款传感器的本体宽度、高度都控制在小尺寸范围内，适合安装在空间紧凑的工装位置，比如小型滑台的行程限位、机械手末端的工件到位检测，不会因为本体体积过大占用过多安装空间。安装孔的间距是行业通用的标准尺寸，可以直接适配市面上通用的传感器安装支架，不需要单独定制安装件，这也是这类标准件传感器在设备设计里被广泛选用的原因——选型时不需要额外考虑安装适配问题，直接按照标准孔位预留安装空间即可。建模时还还原了壳体上的状态指示灯位置，就是感应面后方的黄色凸起结构，实际使用时当传感器检测到金属工件，这个指示灯会亮起，方便现场调试人员快速判断传感器的工作状态，排查接线或者检测位置的问题，这个结构虽然体积小，但在实际设备调试环节作用很大，建模时没有省略这个细节，保证模型和实物的功能结构完全对应。

　　在做这类标准传感元件的建模时，核心不是做外观的复刻，而是要把所有和装配、调试、功能相关的结构都精准还原，比如壳体的壁厚、安装孔的沉头深度、感应面的相对位置，这些尺寸直接影响后续设备设计时的选型校验，如果模型尺寸有偏差，很可能导致实际加工出来的安装支架无法适配，或者感应距离达不到设计要求。比如这类传感器的额定检测距离是和感应面的尺寸直接相关的，建模时感应面的外形尺寸严格按照实物比例还原，方便结构工程师在做设备布局时，提前核算传感器和被测工件的安装间距，避免后期现场调试时出现检测不到或者误触发的问题。另外，壳体的边角做了小圆角处理，不是尖锐的直角，这也是实际工业产品的细节，既可以避免安装时划伤操作人员，也能减少壳体在受外力碰撞时的应力集中，提升外壳的抗冲击能力，建模时保留了这个圆角细节，没有做简化处理，保证模型的工程实用性。
