拖挂式卡车CFD可视化分析模型

　　本次呈现的拖挂卡车结构模型，核心服务于车体外部流场的可视化分析场景，在商用车气动性能开发环节，这类模型是前期方案迭代的核心载体，不需要投入实体风洞成本，就能完成多轮造型方案的流场特性预判。模型主体包含主牵引车与后置拖挂舱两个核心部分，牵引车部分采用了圆润过渡的舱体造型，所有外露棱边均做了大圆角导顺处理，避免气流在车体表面产生突兀的分离涡，车头与驾驶室衔接位置的曲面曲率连续，没有出现曲率突变的折角，能让来流顺着曲面平滑流向车体侧方与顶部。拖挂舱部分采用了类水滴状的截面造型，舱体前端做了内收的导流斜面，和牵引车尾部的气流脱离区形成适配，减少两者衔接区域的湍流乱流，拖挂舱底部没有设置突出的结构件，整体下表面保持齐平，

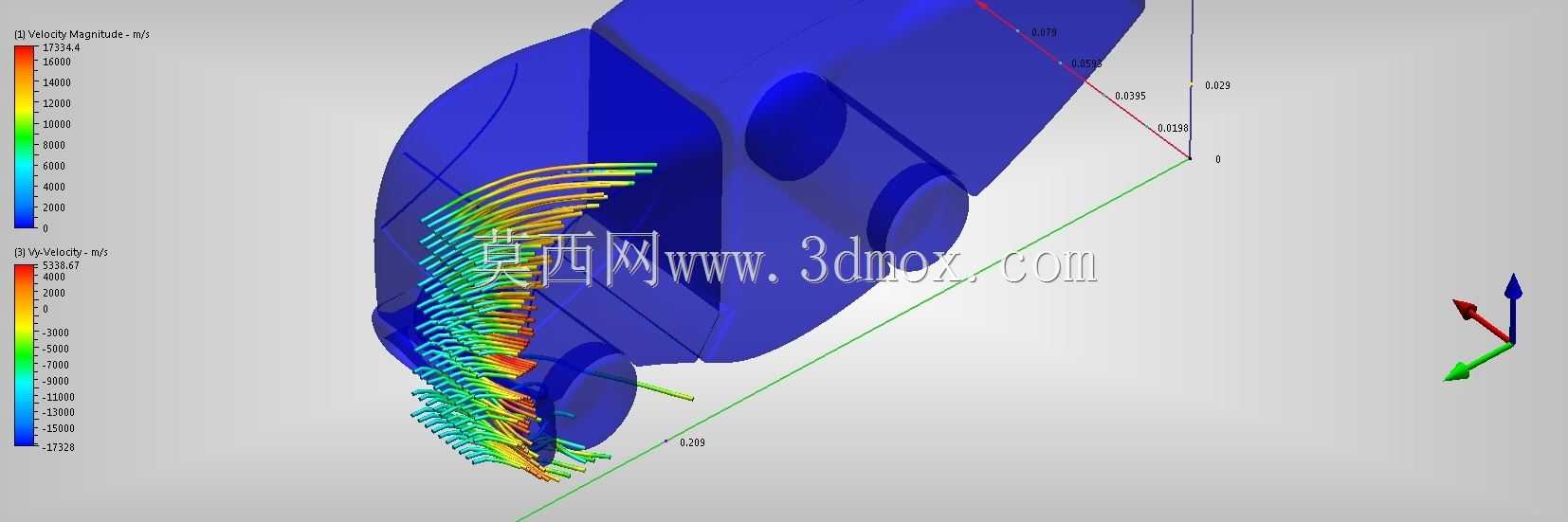

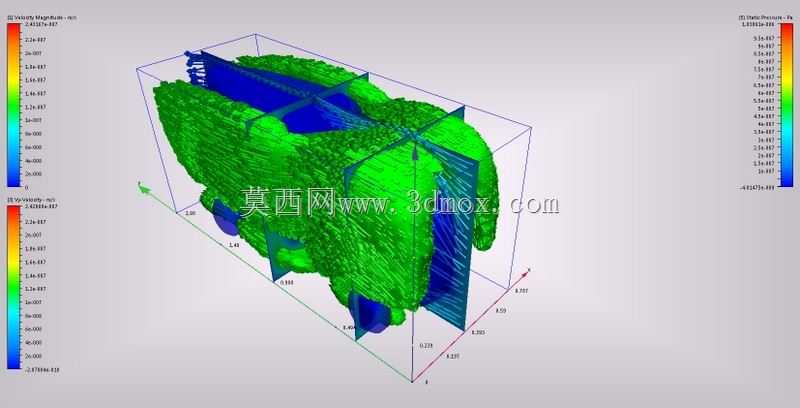

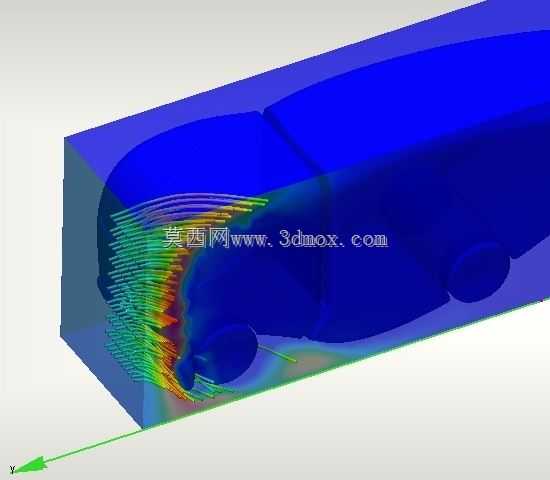

　　能减少车底气流的扰动抬升，降低整车的气动升力系数。从安装边界来看，牵引车与拖挂舱的铰接位置预留了足够的转向活动间隙，轮组的安装位置按照真实商用车的轮距参数设置，前后轮的轮拱位置和轮胎的运动包络完全匹配，不会出现转向干涉的问题，轮胎模型采用了简化的圆柱造型，保留了接地位置的平面特征，在流场计算中可以准确模拟轮胎附近的气流绕流状态，不会因为过度简化导致轮腔区域的流场计算失真。在实际工程应用中，这类模型可以直接导入流体仿真模块，划分面网格后设置来流速度、地面移动壁面等边界条件，就能计算不同车速下的整车气动阻力、升力参数，同时可以通过流场后处理查看车体表面的压力分布、气流迹线走向，定位阻力占比过高的局部区域，比如后视镜安装位置、

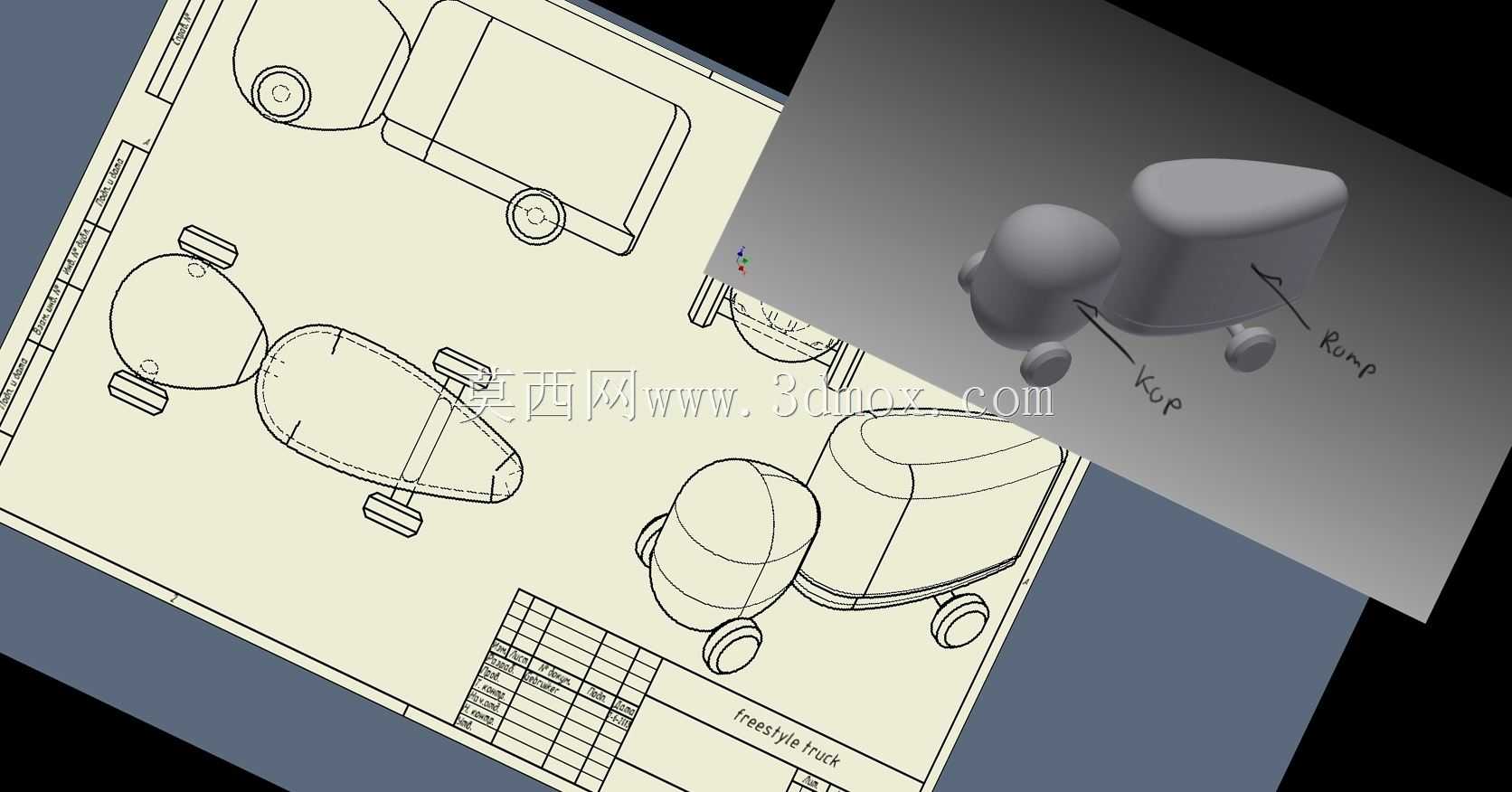

　　A柱倾斜角度、拖挂舱前端迎风面这些关键区域，都可以通过调整模型的曲面参数，反复迭代验证优化效果。模型的工程图部分完整标注了各个曲面的控制尺寸，包括车头总长、驾驶室高度、拖挂舱的长宽参数、铰接点的位置坐标，所有尺寸链都保持闭合，在建模过程中采用了全参数化的特征构建方式，调整任意一个造型参数时，关联的曲面都会自动更新，不需要重新绘制几何特征，能大幅缩短方案迭代的周期。不同于用于生产加工的详细结构模型，这个模型在构建时刻意省略了车体内部的复杂结构、底盘的传动部件、外饰的细小附件，只保留了对外部流场影响较大的外表面特征，既可以保证仿真计算的精度，又能减少网格划分的工作量，降低计算资源的消耗。在建模思路上，优先保证外表面的光顺度，

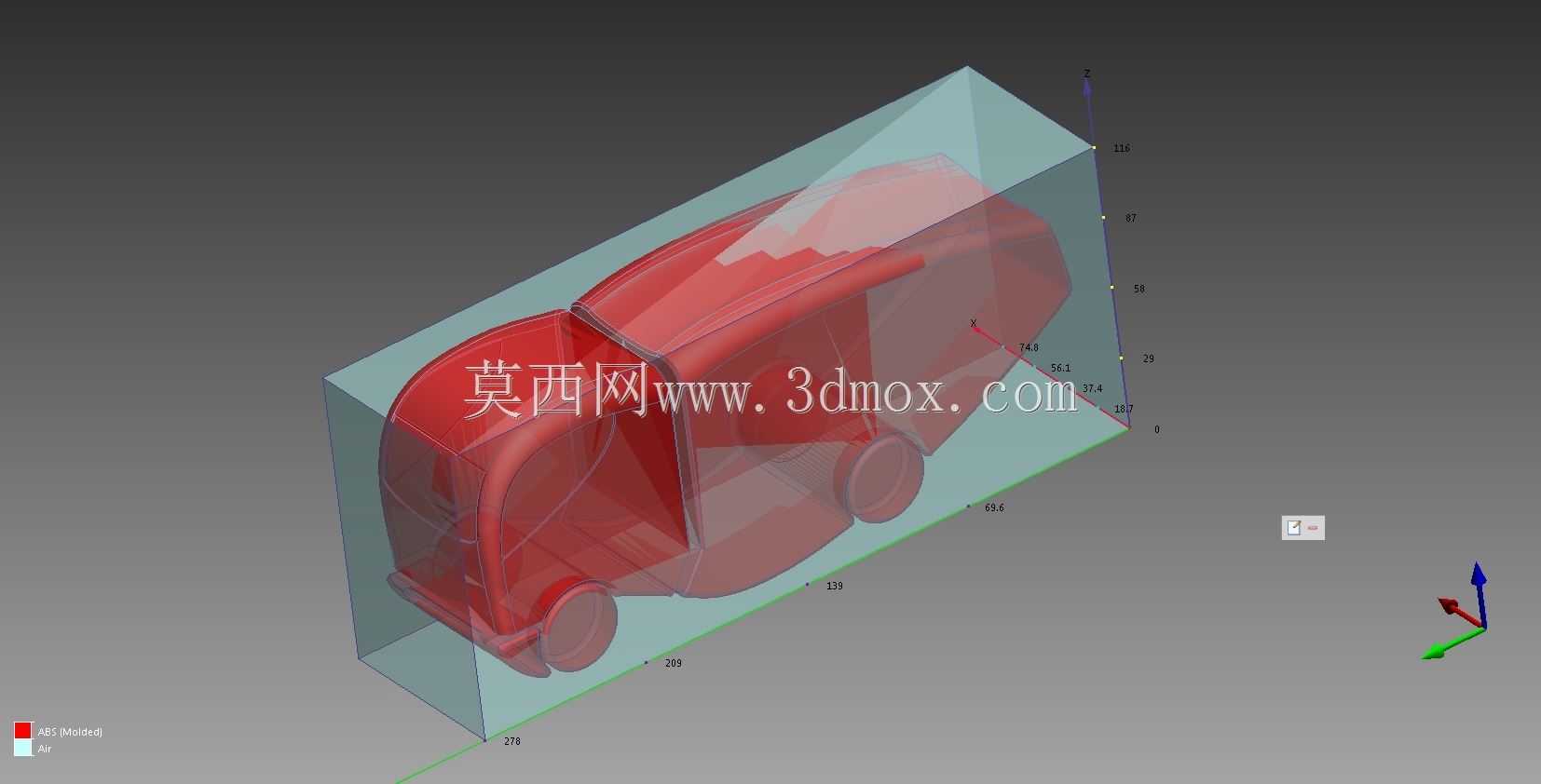

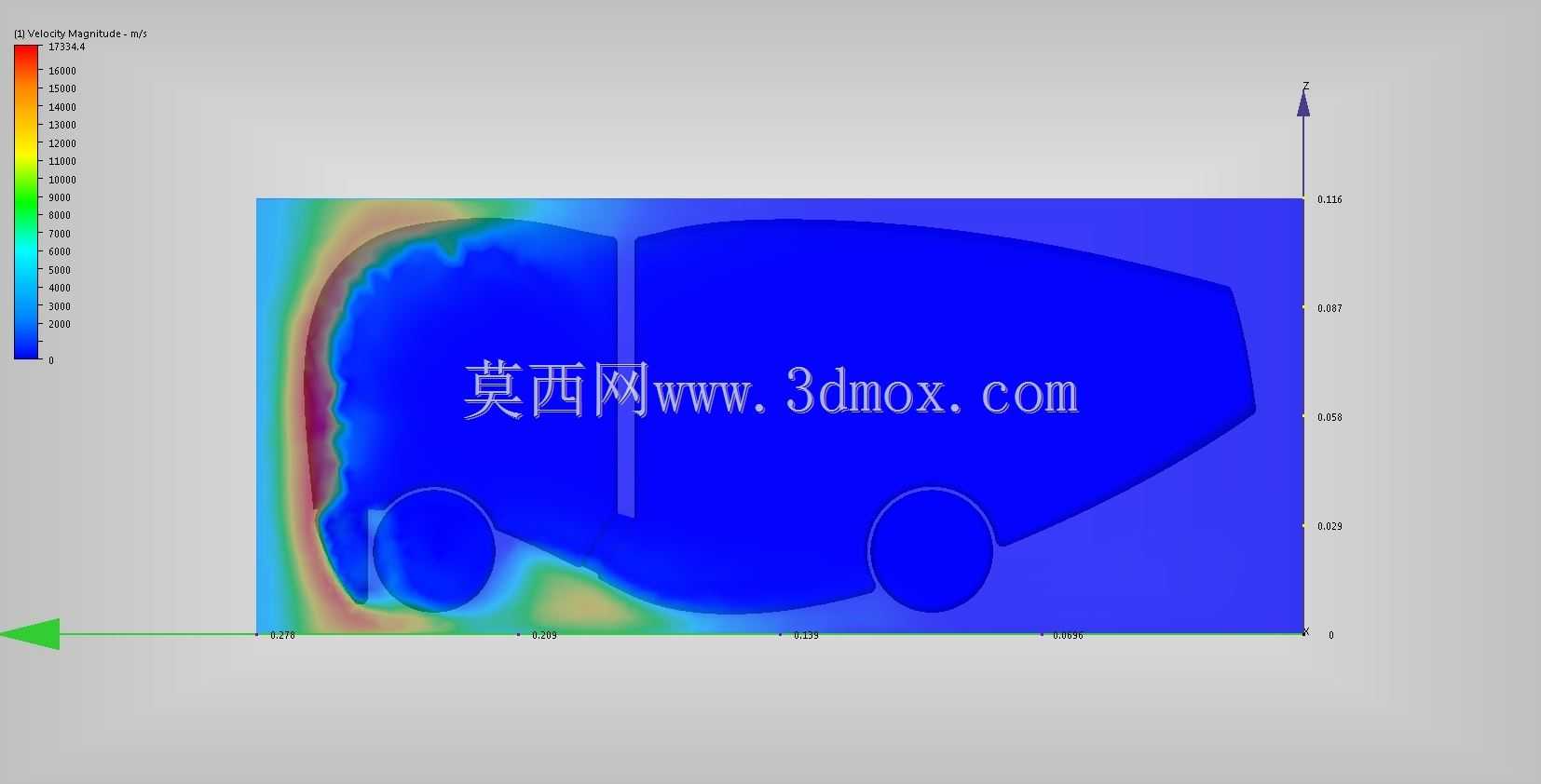

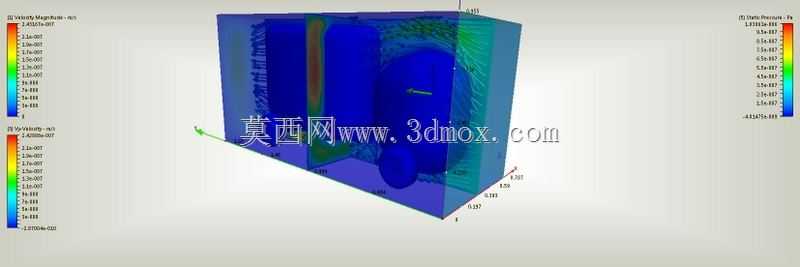

　　所有曲面之间都采用G2连续过渡，没有出现碎面、尖角、重叠面等几何错误，导入仿真软件后不需要进行大量的几何修复工作，曲面的法线方向统一朝向外部，避免在网格划分时出现负体积的问题。轮组的位置按照真实车辆的轴荷分布设置，前后轴的距离、拖挂舱的重心位置都符合实际车辆的配重逻辑，在计算气动升力对轴荷的影响时，能得到更贴近真实工况的结果。从流场分析的实际需求出发，模型还特意保留了车体与地面之间的真实间隙，没有将底盘和地面做一体化处理，可以准确模拟车底气流的流动状态，观察车底气流和侧面气流在车尾的汇合情况，优化尾部的导流结构，减少车尾的负压区面积，这也是降低整车气动阻力的关键优化方向。在商用车研发领域，气动阻力每降低10%，整车的高速行驶油耗就能降低6%到8%，这类用于CFD分析的简化模型，是前期气动开发阶段性价比最高的验证载体，不需要等待详细结构设计完成，就能提前锁定造型的气动性能区间，为后续的详细结构设计提供明确的优化方向，避免后期因为气动性能不达标，需要对已经定型的结构做大幅度修改，减少研发过程中的反复成本。
