电动驱动直线升降执行机构结构设计

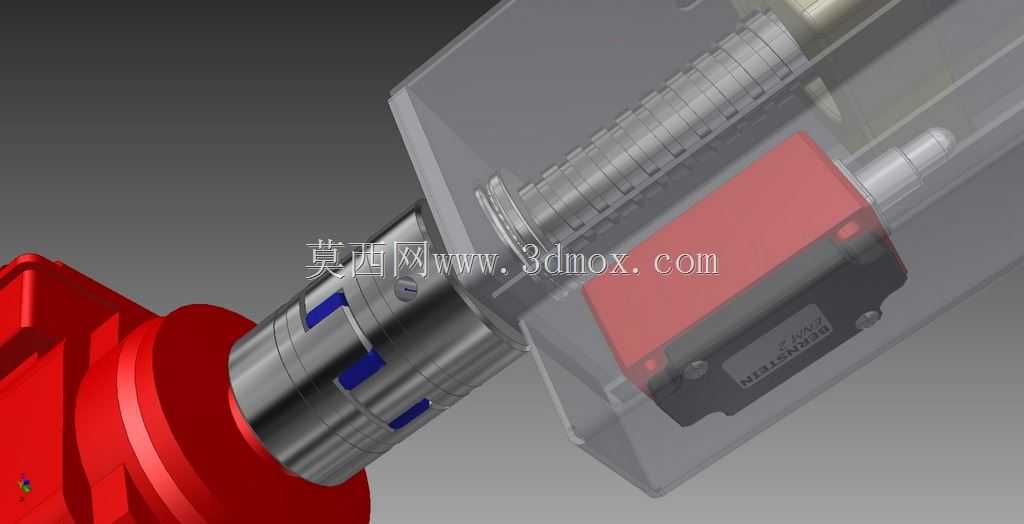

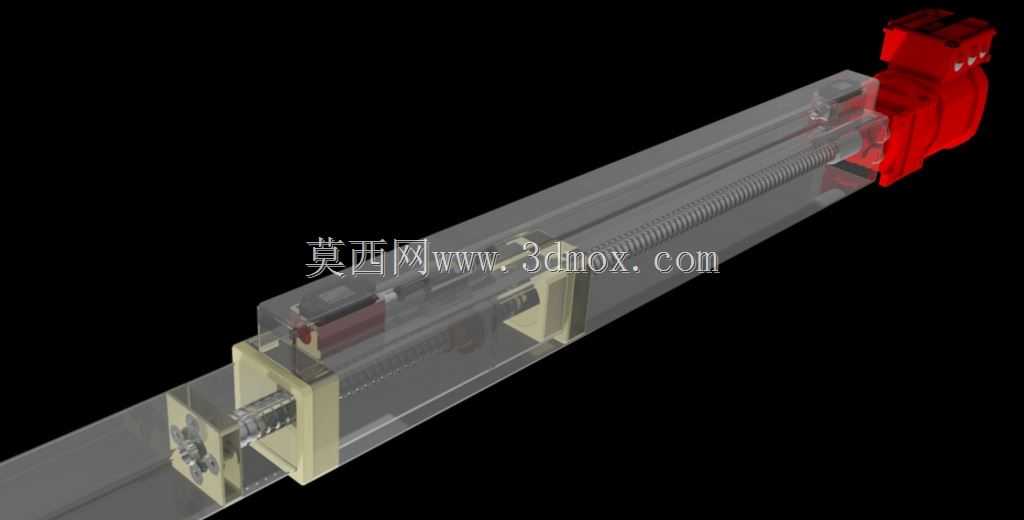

　　这套升降执行组件的设计初衷，是为中小型自动化产线的工位高度调节、工装夹具托举、检测设备探头进给场景提供紧凑的动力输出方案，区别于传统液压、气动升降结构的管路布置需求，整套组件采用集成式电动驱动布局，能够在有限的安装空间内完成稳定的直线升降动作，适配多类需要精准位移控制的工业工位。从结构布局来看，驱动端采用伺服类电机作为动力源，电机输出轴通过联轴器与滚珠丝杠副直连，省去了中间同步轮、齿轮减速的传动间隙，传动效率能够维持在较高水平，丝杠螺母与外部滑动托板刚性连接，托板两侧配套线性导轨做滑动导向，避免升降过程中出现偏载卡顿的问题。设计阶段重点考量了安装边界的适配性，整套组件的径向尺寸控制在较小范围内，

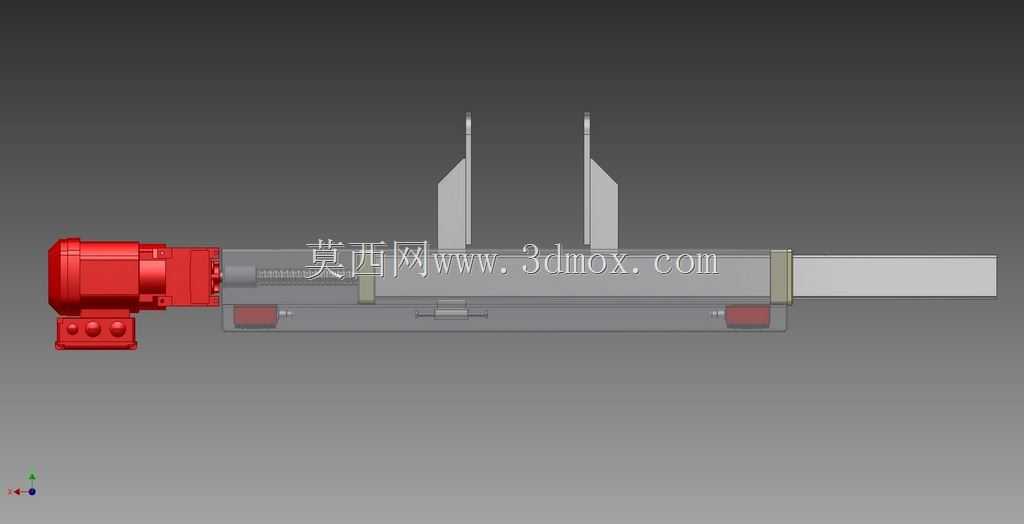

　　驱动电机侧置布局不会额外占用升降方向的安装空间，安装法兰采用标准孔位设计，能够直接与现有设备的安装面板对接，不需要额外加工转接板，降低现场改造的加工成本。在实际应用场景中，这类升降机构常被用在电子组装产线的PCB板托举工位、包装设备的物料抬升定位、检测设备的探头进给调节环节，相比气缸驱动的结构，它的升降行程可以通过电控系统做任意位置的停留，位置重复精度能够满足多数精密装配的需求，同时不需要配套气源处理元件，在没有压缩空气管网的车间场景也能直接部署。结构设计过程中，对丝杠的额定动载荷做了匹配校核，针对常规工位10kg以内的托举负载，选用的丝杠直径与导程参数能够保证长期运行下的磨损量控制在合理区间，滑动导轨的预压等级选用中等预压，

　　既保证滑动过程无间隙，又不会因为预压过大导致驱动阻力升高、电机负载超限。组件的外壳部分采用半封闭防护结构，能够阻挡车间环境中的粉尘、切屑落到丝杠与导轨的配合面上，延长维护周期，日常运维只需要定期在导轨与丝杠的润滑点加注润滑脂即可，不需要拆解主体结构。从安装适配角度来说，整套机构的升降行程可以根据实际工位需求做定制化调整，电机的安装接口兼容市面多数标准伺服、步进电机的安装尺寸，后续如果需要调整输出扭矩或者升降速度，只需要更换对应参数的驱动电机，不需要改动主体的传动结构，大幅降低了后续设备迭代的改造成本。在偏载工况的适配设计上，托板与螺母的连接部位采用了浮动连接结构，能够抵消一部分安装面平行度误差带来的卡滞力，

　　避免因为安装偏差导致丝杠承受额外径向力，造成丝杠弯曲或者螺母过早磨损。导向滑块的数量根据行程长度做匹配，长行程版本会增加滑块数量提升整体刚性，短行程版本则减少滑块数量压缩整体结构尺寸，适配不同的安装空间需求。这套结构的设计没有采用复杂的特殊定制零件，多数传动标准件都可以直接从市面采购，加工件的结构工艺性良好，常规的铣削、钻削设备就可以完成加工，不需要特殊的加工工艺，生产制造成本可控，适合小批量设备配套或者现有设备的升级改造使用。
