旋转式六阀集成充气室结构设计

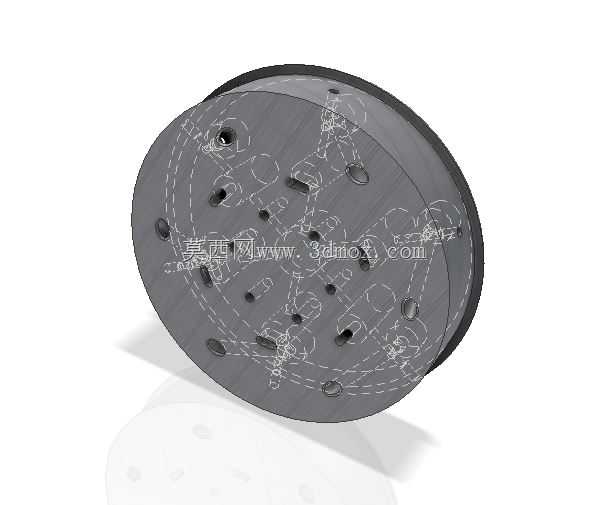

　　这款六阀集成充气室是气动控制系统里的核心气路分配部件，主要应用在需要多路气路同步切换、独立充排气控制的工业场景中，常见于自动化生产线的气动工装夹具、多工位气压检测台、小型气动执行器组的气路枢纽位置，替代传统分散式阀组加管路拼接的结构，能大幅压缩气路系统的安装空间，减少管路接头带来的漏气隐患。从实际使用场景来看，在多工位气密性检测设备上，这类集成充气室可以同时对接六个独立的检测工位，通过旋转阀位的切换实现单路充气、多路保压、同步排气的不同工况切换，相比传统的单阀单管路布局，气路路径更短，气压响应速度更快，压力损失能控制在5%以内，适合对气压响应精度有要求的检测、夹持类工况。

　　设计思路上，整体采用圆盘式集成布局，将六个阀位的气路通道全部集成在整块阀板内部，没有外接的跨接管路，所有气道都在基体内部通过钻孔、铣削成型，气道转角处做了圆弧过渡处理，避免直角位置产生气流紊流，降低充气过程中的气流噪音和压力波动。基体上均匀分布的安装孔位，既包含阀组自身的固定安装孔，也预留了和外部执行元件、气源接口对接的定位孔，安装孔的位置度公差控制在0.02mm以内，保证和对接元件的密封面完全贴合，不需要额外加装密封调整垫片就能实现端面密封。

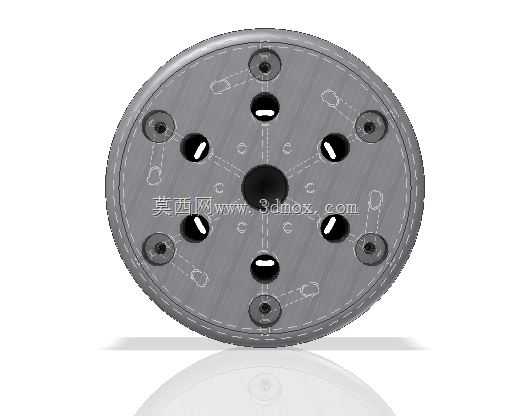

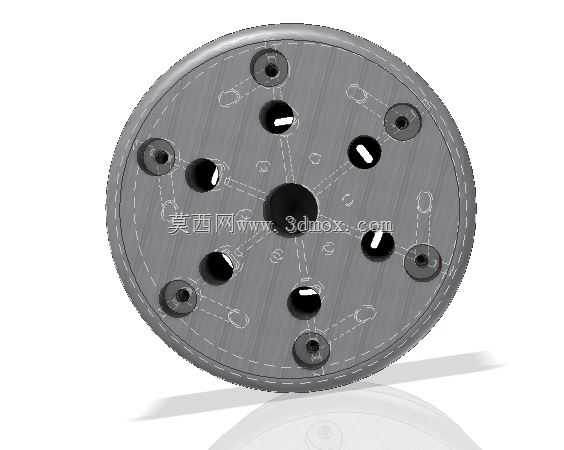

　　从功能特性来看，这款充气室的六个阀位呈圆周对称分布，配合旋转式的阀芯切换结构，只需要一个旋转驱动动作就能完成不同阀位的通断组合，不需要给每个阀单独配置驱动元件，简化了控制逻辑，也降低了电气控制部分的布线复杂度。基体的密封面做了精磨处理，表面粗糙度达到Ra0.8，配合硬质阳极氧化的表面处理，既能保证和密封件贴合时的气密性，也能提升基体的耐磨性能，在频繁阀位切换的工况下，密封面的使用寿命比普通铝质基体提升三倍以上。基体上的每个气道都做了等径设计，避免不同阀位的气道通径差异带来的充气速度不一致问题，保证六个阀位对应的气路充气、排气时间差控制在0.1s以内，满足多工位同步动作的工况要求。

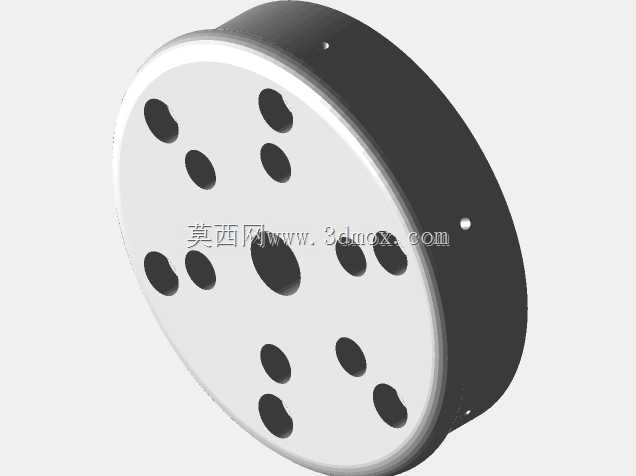

　　外形尺寸与安装边界方面，整体为圆盘式结构，外径根据适配的阀组通径设计，整体厚度控制在适配标准气动阀安装的尺寸范围内，安装时只需要通过基体周边的沉头孔固定在安装基板上，气源接口和工位接口都分布在圆盘的端面和圆周侧面，接口位置避开了安装固定孔的受力区域，避免安装锁紧时的应力导致接口变形漏气。安装时需要预留的操作空间仅需覆盖圆盘外径周边50mm范围，不需要额外预留管路弯折的空间，相比分散式阀组布局能节省60%以上的安装空间，适合在紧凑的设备内部安装使用。

　　在实际选型适配时，这款集成充气室适配常规的气动工作压力范围，能满足绝大多数工业气动场景的压力要求，内部气道的通径设计匹配常规6mm外径的气动气管流量，单路最大通气量能满足小型气缸、气动夹爪的动作供气需求，也能适配气密性检测场景下的小流量保压需求。设计时在基体的非密封面位置预留了传感器安装孔位，可以直接加装压力传感器实时监测气室内部的压力变化，不需要额外在管路上加装三通接头，进一步减少了气路的泄漏点。整体结构没有易损的外接部件，除了定期更换密封件之外，不需要额外的维护工作，适合在长期连续运行的自动化设备上使用。
