三通法兰式工业止回阀结构设计

　　这款三通法兰连接的流体控制构件，主要应用在工业流体输送管网的支路汇流、介质换向节点上，常见于市政给排水主管分支、化工介质循环管路、暖通空调水系统的三通接驳位置，核心作用是控制三个方向管路内的流体通断，避免支路介质反向窜流干扰主管路压力稳定。从实际工况适配来看，这类构件通常适配中低压流体输送场景，可兼容清水、低腐蚀性化工流体、冷热循环水等常规介质，安装时直接通过法兰盘与对应通径的管路法兰对接，依靠法兰间的密封垫片实现端面密封，螺栓穿过法兰盘上的均布螺栓孔锁紧固定，安装对位时需要保证三个接口的法兰端面与管路轴线垂直，避免锁紧后出现密封面偏斜导致的渗漏问题。

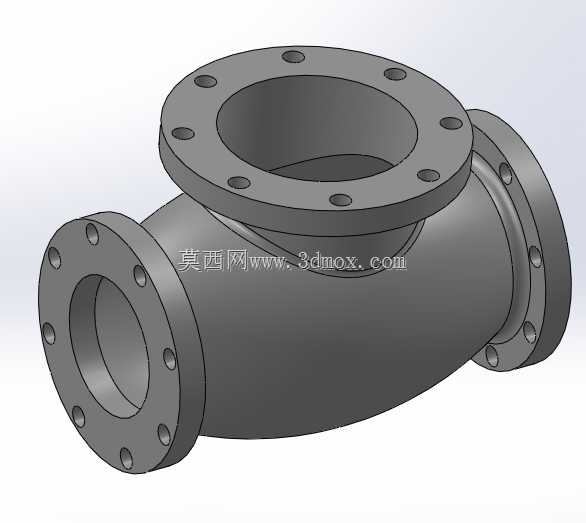

　　从结构设计逻辑来看，整体采用流线型的三通腔体结构，三个接口分别设置带均布螺栓孔的法兰连接端，其中垂直向上的接口通径与水平方向两个接口的通径存在适配设计，腔体内部的流道做了圆弧过渡处理，没有直角突变结构，能最大程度降低介质流经时的局部阻力损失，减少管路系统的压损消耗，避免介质在腔体内部形成涡流区造成杂质沉积。腔体壁厚按照对应公称压力等级的强度要求计算取值，法兰盘的厚度、螺栓孔中心圆直径、螺栓孔数量与孔径都严格匹配对应通径的法兰连接标准，不需要额外加工转接件就能直接和标准管路配件装配。

　　在建模过程中，首先确定三个接口的通径参数与相对位置，水平方向两个接口保持同轴设置，垂直接口的轴线与水平轴线垂直相交，交点位于腔体流道的中心位置，保证三个方向的流道在腔体内部平顺衔接。法兰盘的建模优先绘制法兰截面轮廓，通过回转命令生成法兰基体，再按照圆周均布的方式阵列螺栓孔，每个螺栓孔的位置度公差控制在标准允许范围内，避免现场安装时出现螺栓无法穿入的问题。腔体部分采用放样融合的方式生成，从三个接口的法兰内端面轮廓逐步过渡到腔体中部的圆滑曲面，过渡段的曲率半径经过反复调整，既保证流道顺滑，又控制整体结构的外形尺寸不会过大，节省安装空间。

　　从安装边界来看，三个法兰端面的外接尺寸决定了安装时需要预留的操作空间，尤其是垂直方向的法兰上方，需要预留足够的螺栓锁紧操作空间，方便后期维护时拆装螺栓。水平方向两个接口的法兰端面间距，决定了该构件在直管段上安装时需要切断的管路长度，安装前需要在管路上预留对应长度的安装空位，避免出现长度不匹配无法装配的问题。法兰密封面采用突面结构，适配常规的非金属平垫片，对于有更高密封要求的工况，也可以在建模时调整密封面结构适配缠绕式垫片。

　　实际选型应用时，需要根据管路的公称通径、公称压力、介质特性匹配对应的参数，这款结构的流道设计能保证介质在三个方向流动时都有较低的阻力，相比直角三通结构能减少约15%的局部压损，适合对管路能耗有要求的循环水系统。同时整体铸件结构的刚性充足，能承受管路运行时的水锤冲击，法兰连接的形式也方便后期检修拆卸，不需要大范围拆解周边管路就能完成构件的更换。建模时所有的配合尺寸都按照标准公差取值，装配时能和标准管路配件实现无干涉装配，不会出现配合错位的问题，腔体内部的壁厚均匀，适合采用铸造工艺批量生产，铸件成型后只需要对法兰密封面进行少量精加工就能满足使用要求，加工成本可控。
