75直径拉杆拉应力仿真分析结构模型

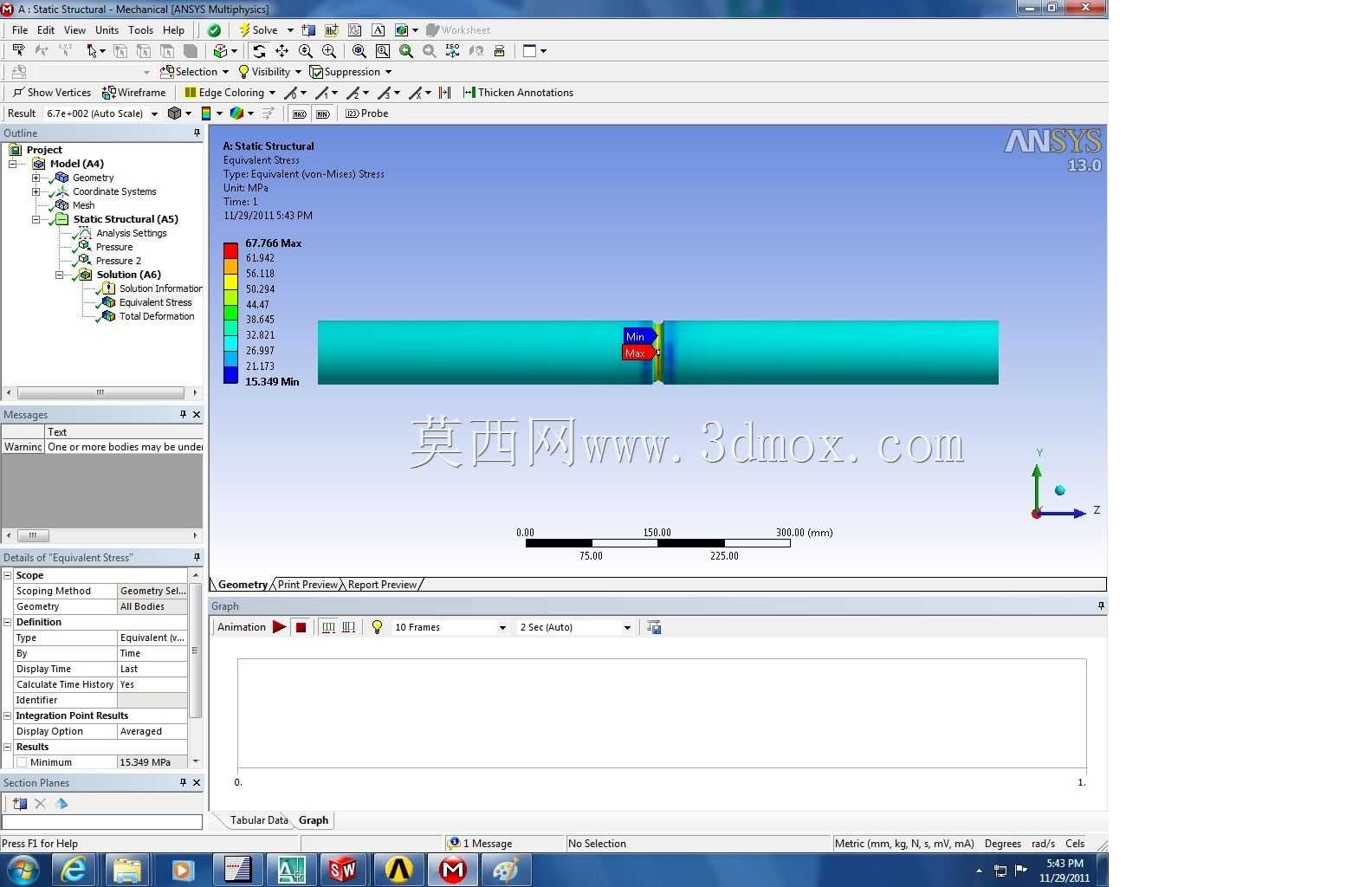

　　在各类桁架结构、起重设备拉索、液压执行机构连接端、桥梁拉杆组件以及重型设备的张紧机构中，受拉直杆是承担轴向载荷的核心受力部件，其应力分布状态直接决定整套机构的运行安全系数与服役寿命，很多现场出现的拉杆断裂失效，往往不是因为整体载荷超过材料屈服极限，而是局部应力集中位置的应力值超出许用范围，在交变载荷下逐步萌生裂纹最终引发断裂，因此在设计阶段对拉杆开展拉应力仿真校核，是结构设计环节必不可少的步骤。本次呈现的拉杆应力分析对象为直径75mm的等截面直拉杆，这类规格的拉杆常应用在中型起重设备的变幅机构、大型工装夹具的拉紧组件、输送设备的张紧装置中，承担轴向静拉力与小幅值动载的复合作用。从仿真结果的应力云图可以看到，

　　拉杆整体应力分布沿轴向呈现均匀过渡的状态，在杆身中间无结构突变的区域，应力值维持在较低的均匀水平，符合等截面直杆受轴向拉力时的正应力分布规律，而在拉杆两端的连接过渡位置，出现了明显的应力集中带，这一位置也是实际工程中拉杆失效的高发区域。在设计这类拉杆时，首先要明确安装边界条件：拉杆两端通常采用螺纹连接或者销轴连接的方式与相邻部件装配，因此在建模时需要还原连接位置的实际接触状态，不能简单将约束直接施加在杆端截面上，否则会导致仿真结果出现严重的应力奇异，无法反映真实的受力状态。本次分析中针对杆端的连接过渡圆角做了细化网格处理，因为圆角半径的大小直接影响应力集中系数，当圆角半径过小时，即使整体载荷远低于材料屈服强度，

　　局部峰值应力也可能超过材料的强度极限，在设计时需要在满足装配空间要求的前提下，尽可能增大过渡圆角半径，降低应力集中系数。从尺寸边界来看，75mm直径的拉杆在常规碳素结构钢材质下，其许用轴向静载荷可以覆盖多数中型机械设备的拉紧需求，但如果应用在存在交变载荷的场景，还需要结合疲劳寿命校核，对应力集中位置做表面强化处理，比如滚压、喷丸等工艺，提升局部的疲劳强度。在实际工程应用中，很多设计人员容易忽略拉杆的同轴度要求，当两端连接孔的轴线存在偏角时，拉杆除了承受轴向拉力之外，还会附加弯曲应力，这部分附加应力会大幅提升杆身的实际应力水平，甚至会导致杆身出现弯曲变形，因此在装配环节需要保证两端连接件的同轴度公差在设计允许范围内，避免附加载荷的产生。另外从仿真的设置逻辑来看，本次分析采用静力学结构求解模块，对拉杆一端施加固定约束，另一端施加额定轴向工作载荷，求解后得到的整体变形量沿轴向均匀分布，最大变形量出现在施加载荷的杆端位置，变形量处于材料弹性变形区间内，符合刚度设计要求。在实际选型过程中，不能仅通过材料力学的简单公式计算杆身的平均应力来判断结构是否安全，必须考虑结构突变带来的应力集中影响，尤其是在拉杆存在台阶、螺纹退刀槽、销轴孔等结构的位置，这些位置的局部应力往往是平均应力的2-3倍，是结构设计的薄弱点。对于这类受拉构件，在三维建模阶段就要把所有的工艺结构，比如退刀槽、圆角、倒角都完整还原，不能为了简化建模而忽略这些细节，

　　否则仿真得到的应力结果会与实际情况存在较大偏差，失去校核的意义。很多现场失效的拉杆拆解后会发现，断裂位置恰好出现在建模时被简化掉的退刀槽或者小圆角位置，就是因为设计阶段没有对这些细节位置做应力校核，导致局部应力超标。此外，在不同的应用场景下，拉杆的受力状态还会存在差异，比如在振动设备上使用的拉杆，还要考虑动态载荷下的应力响应，不能仅用静应力结果作为设计依据，但静应力分析是所有后续动力学、疲劳分析的基础，只有先把静载下的应力分布校核准确，才能开展后续的进阶分析。从安装维护的角度来说，拉杆在长期服役后，应力集中位置容易出现腐蚀或者磨损，会进一步加剧应力集中的程度，因此在定期检修时，要重点检查这些位置的表面状态，及时发现微裂纹避免出现断裂事故。
