分段式弧形盘形齿段结构设计

项目分类:齿轮 发布时间:2021-11-21 ID:397065
  • 分段式弧形盘形齿段结构设计
  • 分段式弧形盘形齿段结构设计
  • 分段式弧形盘形齿段结构设计

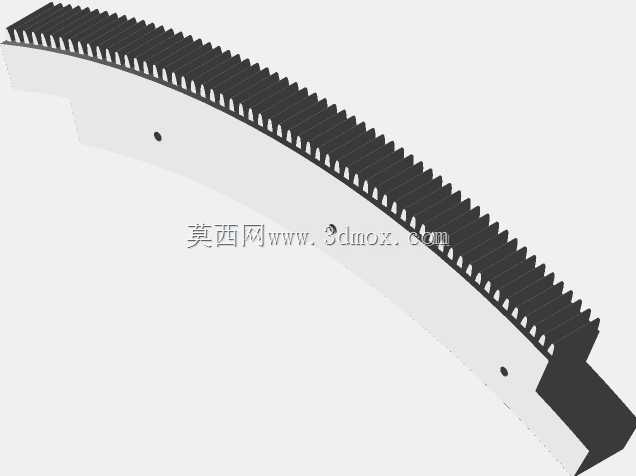

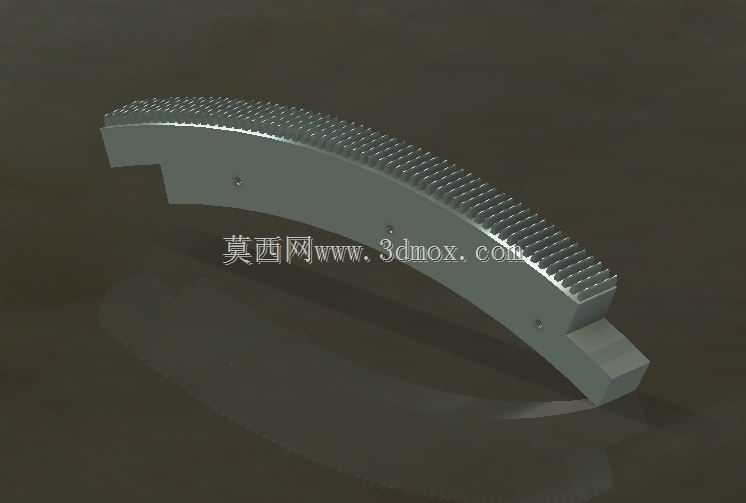

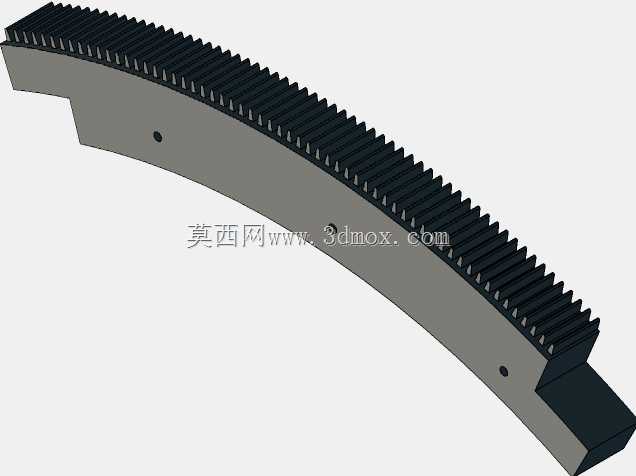

  该弧形分段齿段属于大直径盘形齿轮的拆分组成单元,在大规格回转传动场景中,整齿圈受加工设备行程、运输尺寸限制、安装维护空间约束时,往往采用分段拼接的结构形式,单段齿段可单独完成齿形加工、精度检测后,再通过端面定位结构与其余7段同规格齿段拼接,组装为完整直径约6英寸的盘形齿轮,整圈合计472个轮齿,可适配大传动比、低转速大扭矩的回转传动工况。这类分段齿结构常见于大型回转工作台、重型回转支承驱动、大型阀门启闭驱动、轻工转盘类设备的传动系统中,相比整体式大直径齿圈,分段结构可大幅降低毛坯锻造、齿形加工的设备门槛,同时当局部轮齿出现磨损、崩齿故障时,可单独更换对应故障齿段,无需拆解整圈传动结构、更换整个齿圈,大幅降低设备运维的成本与停机时长。

  从结构设计逻辑来看,该齿段采用弧形基体结构,基体上预留的沉孔用于拼接时的紧固件安装,可通过螺栓将相邻齿段的对接端面锁紧,同时基体上的定位销孔可保证拼接时的齿距累计误差控制在设计公差范围内,避免拼接处出现齿距突变导致的传动冲击、卡滞问题。齿形部分采用标准渐开线齿形设计,齿顶与齿根的过渡圆角经过优化,可减少啮合时的应力集中,提升轮齿的接触疲劳强度,适配长期连续运转的传动需求。安装边界方面,单段齿段的弧形内弧面与外弧面均预留了安装定位基准,拼接完成后整圈齿轮的内孔可与回转支承的外圈或回转工作台的安装止口配合,通过基体上的安装孔完成轴向固定,齿面的啮合侧隙可通过拼接时的调整垫片进行微调,保证与配对小齿轮的啮合精度达到传动要求。

  在实际建模过程中,该齿段的齿形采用阵列方式生成,先完成单个轮齿的齿廓曲线绘制,沿弧形基体的分度圆弧线进行等距阵列,保证每个轮齿的齿向与分度圆径向对齐,避免出现齿向偏差导致的啮合偏载;基体部分的安装孔位置经过公差匹配设计,沉孔深度可保证螺栓安装后头部不超出基体表面,避免与周边安装结构发生干涉。这类分段齿结构在设计时需要重点控制单段齿的齿距累计误差、对接端面的形位公差,单段齿的端面平面度、端面与齿段基准轴线的垂直度公差需要严格控制,否则多段拼接后会出现整圈齿圈的圆度超差、齿距累计误差过大的问题,直接导致传动噪音增大、轮齿磨损加快,严重时会出现传动卡滞无法运转的情况。在实际工况应用中,这类盘形分段齿轮通常作为从动件使用,

  与小模数的主动圆柱齿轮啮合,将主动轴的旋转运动转化为转盘的回转运动,可承载较大的径向载荷,适配中低速的回转传动场景,在食品包装转盘、大型焊接变位机、回转式自动化装配线、大型天文设备的回转驱动结构中都有同类结构的应用。相比内齿圈结构,这种外齿式的分段盘形齿轮安装维护更便捷,啮合位置的润滑、异物清理操作空间更大,适合在开式传动或者半开式传动的场景中使用,齿面可根据实际载荷需求选择调质、表面淬火等热处理工艺,提升齿面的耐磨性能,延长使用寿命。
