啮合式平行轴传动排挡齿轮组结构

　　这套平行轴啮合齿轮组，核心应用场景覆盖手动变速机构、小型动力传输工位的转速扭矩匹配环节，在中小功率传动链路里承担动力分流、速比切换的核心作用。日常设备调试中，这类齿轮组常被用在台式试验台的动力输出端、小型工装的传动改型环节，区别于常规定速比齿轮副，这套结构预留了排挡滑移的轴向空间，可通过轴向拨动齿轮实现不同齿数副的啮合，完成三档以内的速比切换，适配不同负载下的输出需求。

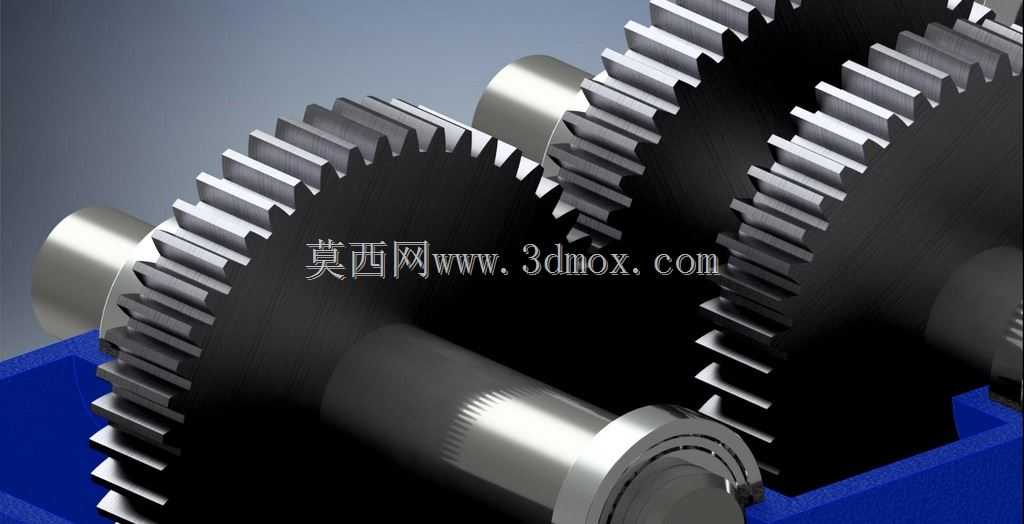

　　从功能特性来看，这套齿轮采用直齿圆柱齿形设计，齿向无螺旋角，加工时无需专用螺旋角铣头，普通滚齿机即可完成齿形加工，装配时轴向对位容错率更高，不会产生轴向分力，对支撑轴承的轴向载荷要求更低，适合轴向安装空间紧凑、无额外轴向止推结构的传动腔体。齿部啮合侧隙控制在0.08-0.12mm区间，既保证常温下传动无卡滞，也能抵消齿面磨损带来的间隙增量，长期运行下不会出现打齿、异响问题。齿轮与轴的配合采用过渡配合加平键周向固定，轴端预留卡簧槽，可通过轴用弹性挡圈完成轴向限位，无需额外定制锁紧螺母，装配工序更简洁，日常维护拆解时无需专用拉马即可完成齿轮更换。

　　设计思路上，这套结构优先考虑了传动链路的测试验证需求，驱动齿轮作为动力输入的主动件，齿面做了高频淬火处理，表面硬度达到HRC45-50，相比从动齿硬度高出5-8HRC，长期啮合下主动轮磨损更均匀，避免早期点蚀失效。两轴的中心距严格按照齿顶圆、齿根圆的啮合间隙计算，中心距公差控制在±0.02mm，保证啮合重合度在1.2-1.4之间，传动过程中始终有至少一对轮齿处于啮合状态，不会出现传动间断、冲击载荷突增的问题。齿轮的齿宽按照传递扭矩核算，取模数的8-10倍，既保证齿面接触强度足够，也不会因为齿宽过大导致齿向载荷分布不均，出现偏磨问题。轴的支撑段采用阶梯轴设计，轴承安装位的轴径比齿轮安装位小2mm，装配时可从轴端依次压入轴承、齿轮，无需做复杂的轴肩避让，加工时一次装夹即可完成所有外圆面的车削，同轴度更容易保证。

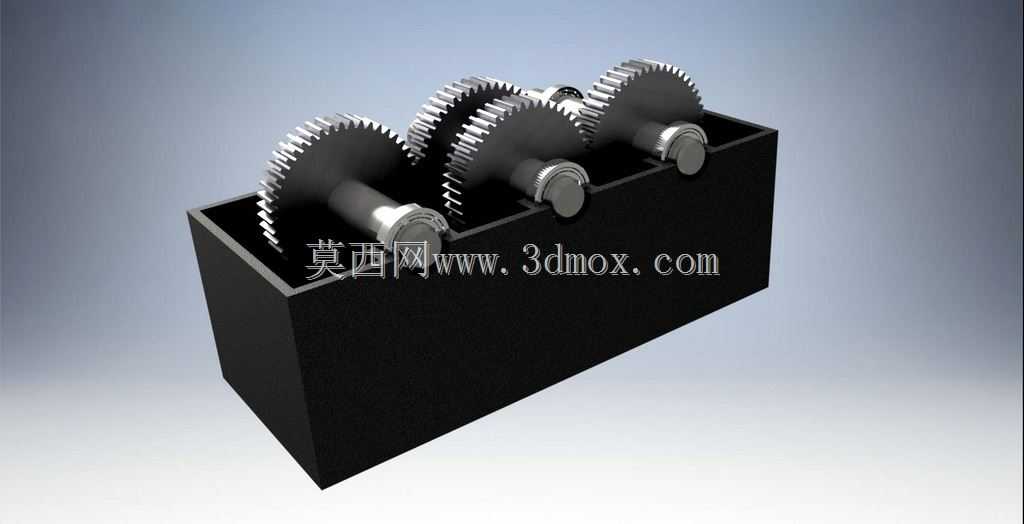

　　外形尺寸与安装边界方面，整套齿轮组的轴向总长度控制在120mm以内，径向最大轮廓不超过80mm，可直接嵌入尺寸为100100150mm的方形传动腔体内，腔体两端只需加工对应轴承外径的安装孔，孔位同轴度公差控制在Φ0.03mm即可满足安装要求。安装时需注意，两轴的平行度公差需控制在0.02mm/100mm以内，否则会出现齿面单侧接触、传动噪音增大、齿面磨损加速的问题。齿轮的端面与腔体内壁的间隙预留2-3mm，既避免运转时齿轮与腔体发生刮擦，也不会因为间隙过大导致轴向窜动量超标。轴的输入端预留10mm长的平键位，可直接连接联轴器与驱动电机，输出端同样预留标准键位，可连接负载端的带轮、链轮等传动件，无需额外做轴端改型。

　　实际应用中，这套结构可直接用于小型台钻的变速改造、教学实验台的传动演示、小型输送线的速比调整环节，测试驱动齿轮的啮合状态时，只需在输入端施加额定转速，通过观察齿面接触印痕即可判断装配精度，接触印痕沿齿高方向不小于40%、沿齿长方向不小于60%即为合格，无需做复杂的加载测试即可验证装配质量。日常维护时，只需定期在齿面涂抹锂基润滑脂，即可保证长期运行下的齿面润滑，无需配置复杂的稀油润滑循环系统，适合低成本、低维护需求的传动场景。
