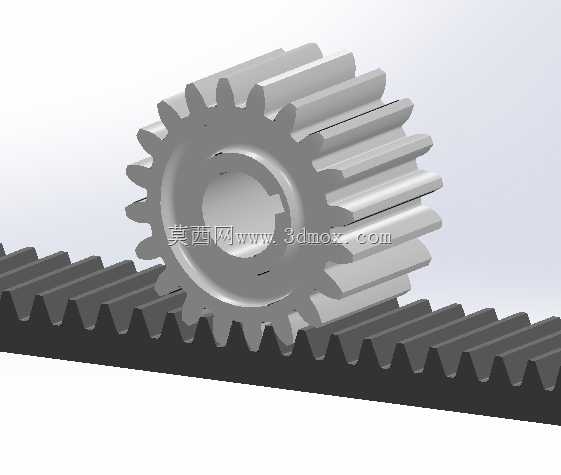

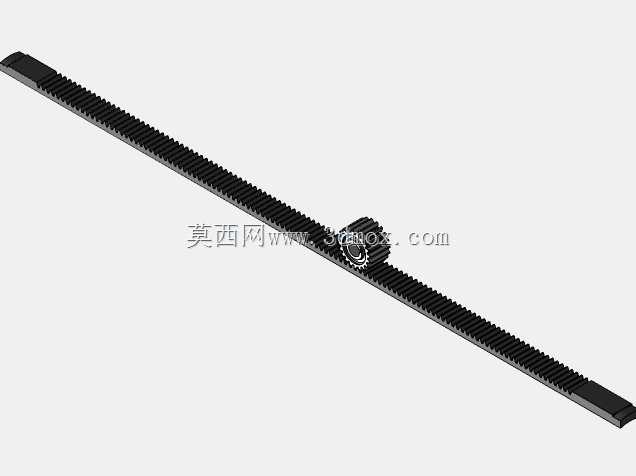

齿轮齿条啮合传动结构三维设计

　　在各类需要旋转运动与直线运动相互转换的机械工况中，齿轮齿条传动结构是应用极为广泛的机械传动形式，这套直齿圆柱齿轮与配套齿条的啮合结构，可适配多数中低速、中等载荷的直线驱动场景。从实际应用场景来看，这类结构常见于机床的工作台进给机构、自动化生产线的直线移栽模组、升降设备的驱动单元、工程机械设备的直线动作执行端，相比丝杠传动、同步带传动，齿轮齿条传动具备传动行程不受组件长度限制、承载能力强、传动效率稳定、环境适应性好的特点，在长行程传动场景下的成本优势尤为突出。

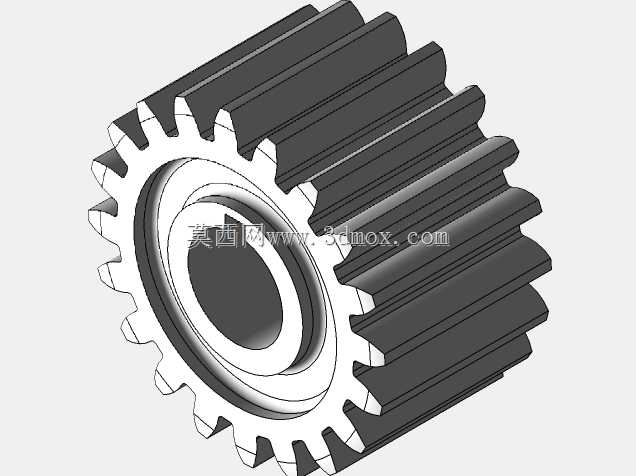

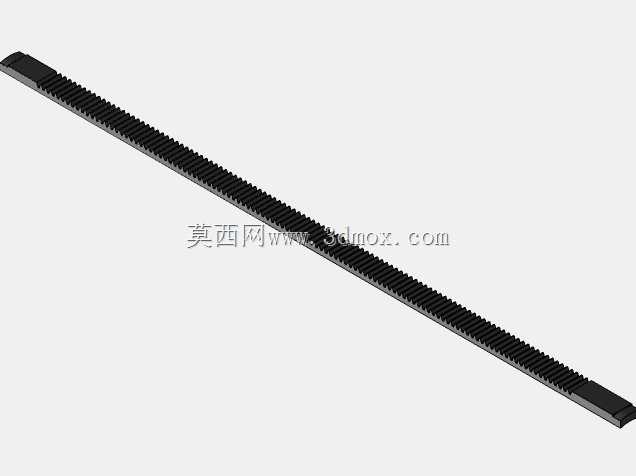

　　从结构功能特性来看，这套直齿齿轮采用渐开线齿形设计，齿部参数经过啮合校验，可保证与配套齿条啮合时的重合度满足平稳传动要求，运转过程中不会出现卡滞、冲击过大的问题。齿轮中心设计有带键槽的安装孔，可直接与传动轴通过平键连接传递扭矩，键槽的尺寸匹配通用标准平键规格，无需额外定制连接件即可完成装配，齿轮端面的凸台结构可用于安装轴向定位挡圈，避免运转过程中齿轮出现轴向窜动，保证啮合齿面的接触面积始终处于设计范围内。配套的齿条采用标准直齿齿形，齿距与齿轮参数完全匹配，齿条的安装基准面经过平面度校验，安装时可直接贴合设备的安装基面，通过侧面的定位台阶保证齿条安装的直线度，降低装配调试的难度。

　　在设计思路层面，这套结构优先考虑了传动的平稳性与装配的通用性，齿部参数选取时兼顾了承载能力与传动噪音控制，模数选取适配多数通用传动场景的载荷需求，既不会因为模数过小导致齿部强度不足出现断齿风险，也不会因为模数过大造成传动间隙过大、传动精度不足的问题。齿轮的齿宽与齿条的齿宽经过匹配设计，齿轮齿宽略大于齿条齿宽，可补偿安装过程中存在的少量轴向位置偏差，避免出现齿面局部接触应力过大导致的早期磨损。齿轮的轮毂厚度经过强度校核，可承受额定扭矩下的剪切应力，不会出现轮毂开裂的问题，中心孔的尺寸公差选取过渡配合区间，既可以保证与传动轴的装配同轴度，也不会出现装配过紧导致的拆装困难问题。

　　从安装边界尺寸来看，齿轮的齿顶圆、齿根圆尺寸经过核算，啮合时的齿侧间隙预留了合理范围，可适应常温工况下的热胀冷缩变形，不会因为温度变化出现卡滞问题。齿条的安装孔间距采用等距设计，可适配不同长度的拼接安装需求，长行程场景下可通过多段齿条拼接实现任意长度的传动行程，拼接处的齿形对齐可通过定位销完成校准，保证拼接位置的传动平稳性。整套结构的外形尺寸紧凑，安装时所需的周边空间较小，可集成在各类空间受限的设备内部，齿轮与齿条的中心距安装公差范围合理，普通装配人员通过常规测量工具即可完成中心距调整，无需专用工装即可达到设计要求的啮合精度。在实际使用过程中，这套传动结构可通过调整齿轮与齿条的啮合间隙，适配不同精度要求的传动场景，对润滑条件的要求不高，定期涂抹润滑脂即可保证长期稳定运转，维护成本较低，适合在各类通用机械设备中推广使用。
