模组式LED投光灯具固定安装支架结构

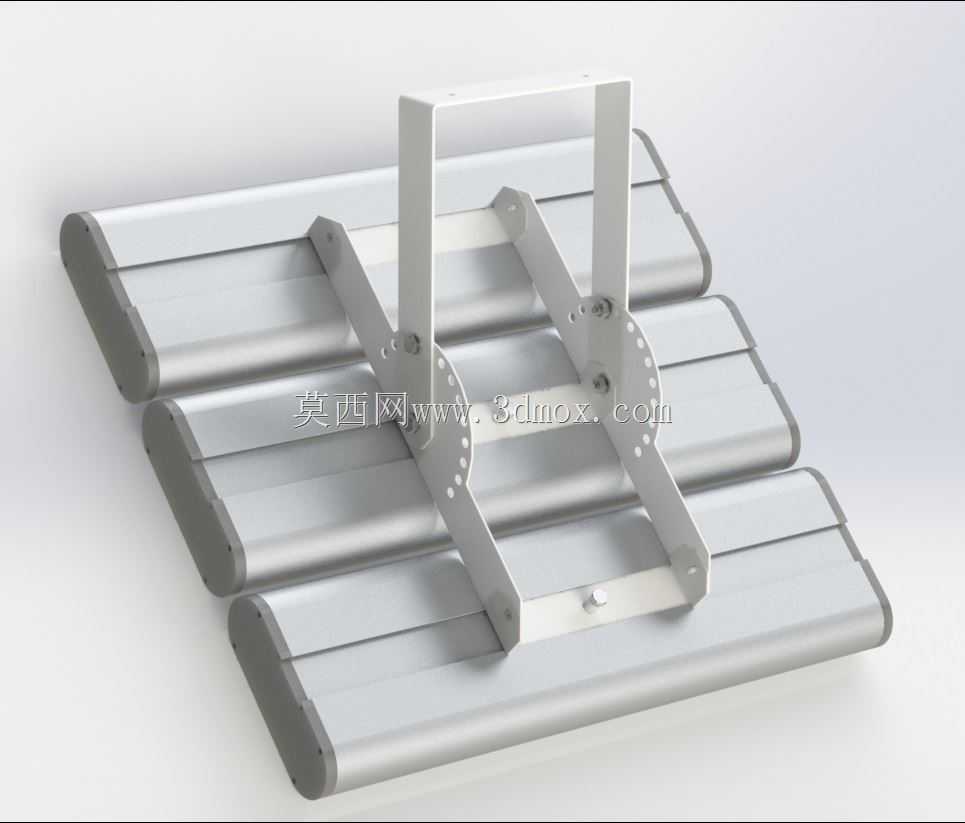

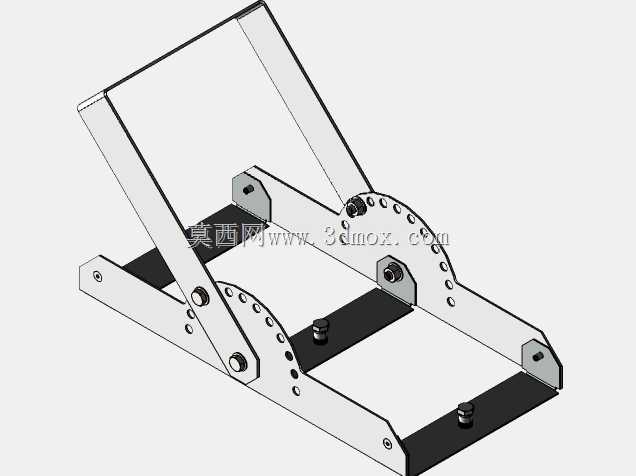

　　这套支架结构主要服务于大空间工业照明场景下的模组式LED投光灯具，常见于厂房高顶照明、大型仓储库区照明、户外场站投光照明、体育场地辅助照明等安装场景，核心作用是将多组独立的LED发光模组可靠固定为整体，同时提供可调的照射角度调节能力，适配不同安装高度、不同照射覆盖范围的使用需求。从结构组成来看，整套支架分为模组承托底架、角度调节立架、安装连接座三个核心部分，承托底架采用适配圆柱状LED模组的弧面贴合设计，每道承托梁的弧度与模组外壳的圆柱外径完全匹配，安装时不需要额外加装适配垫块，直接通过侧面的紧固螺丝即可将模组与底架锁固，避免长期使用中模组出现移位、晃动的问题。角度调节立架上加工有均匀分布的角度定位孔，

　　孔位按照每15度一个调节档位排布，覆盖从水平照射到垂直向下照射的全角度调节范围，调节时只需要松开两侧的锁紧螺栓，将支架调整到需要的照射角度后，把定位销穿入对应档位的孔位再锁紧紧固件即可，不需要现场反复核对角度，大幅降低高空安装作业的调整难度。设计过程中优先考虑了户外使用的耐候性需求，所有结构件的折弯圆角都做了R2以上的圆滑处理，避免尖锐边角造成安装人员划伤，同时也减少应力集中点，提升支架长期承重下的结构强度，不会因为户外温差变化、风载振动出现焊缝开裂或者结构变形的问题。安装边界方面，整套支架适配的单组LED模组直径为90mm，单组支架最多可同时固定4组同规格LED模组，整体安装后的横向宽度为420mm，纵向深度为360mm，

　　立架顶部的安装挂孔间距为120mm，可直接适配市面通用的U型安装吊码、壁装固定底座，不需要额外定制转接件。支架的承重冗余按照单模组2.5kg的重量做了1.5倍的安全系数校核，即使在有强风载荷的户外高空安装场景，也能保证结构连接的可靠性，不会出现支架变形、模组脱落的风险。结构细节上，承托梁与立架的连接位置采用了嵌入式的铆接固定方式，相比普通的螺丝连接，抗振动性能更强，长期在有设备振动的厂房环境下使用，也不会出现连接螺丝松动的问题。立架上的角度调节孔做了翻边强化处理，孔位的受力强度比普通冲孔提升40%以上，即使多次调整照射角度，也不会出现孔位变形、定位销打滑的问题。在实际安装作业中，

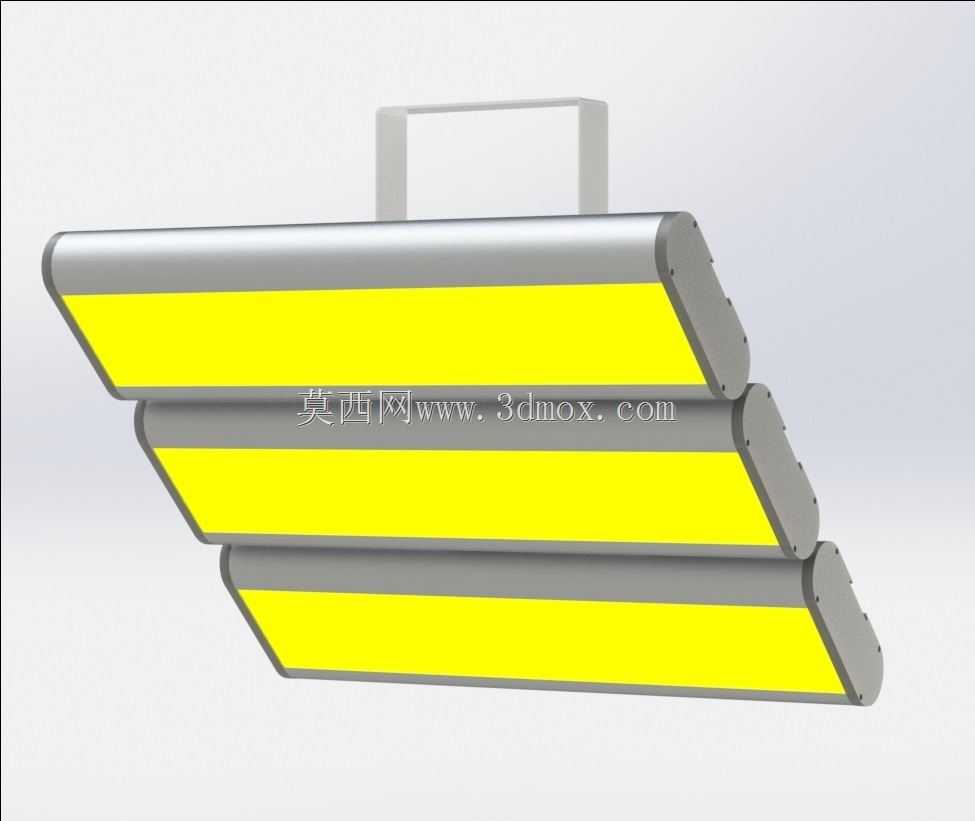

　　这套支架可以先在地面完成所有LED模组与支架的组装接线，再整体吊装到安装位置固定，相比单组模组逐个安装的作业方式，能减少60%以上的高空作业时长，降低高空作业的安全风险，同时也能保证所有模组的照射角度一致性，避免出现单组模组角度偏移导致的照明暗区。针对不同的安装场景需求，支架的表面处理可适配阳极氧化或者喷塑两种工艺，阳极氧化处理的支架更适合室内干燥厂房使用，自重更轻，散热性能更好；喷塑处理的支架表面有更强的耐盐雾腐蚀能力，适合沿海户外、化工厂区等有腐蚀介质的安装场景。支架的所有连接孔位都做了公差适配设计，孔位公差控制在±0.2mm以内，与标准LED模组的安装孔位完全匹配，安装时不需要现场二次打孔，所有紧固件都采用标准的不锈钢内六角螺丝，通用互换性强，后期维护更换配件时不需要找特殊规格的紧固件。
