绕线工序用立式钢丝张力调节装置

项目分类:通用机械零部件 发布时间:2021-11-21 ID:397476
  • 绕线工序用立式钢丝张力调节装置
  • 绕线工序用立式钢丝张力调节装置

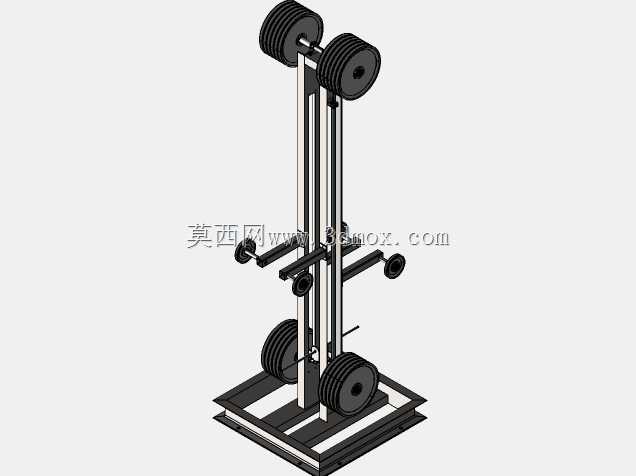

  在漆包线绕制、钢帘线生产、线缆成缆、钢丝编织这类涉及金属线材连续输送的加工场景里,线材张力的稳定度直接决定成品的排线整齐度、线径一致性以及后续工序的断丝率,这套立式钢丝张紧结构正是针对这类长距离线材输送工位的张力管控需求设计的。不同于卧式张紧轮组占用横向安装空间的问题,这套结构采用立式框架布局,将多组导轮沿垂直方向分层排布,底部采用方形安装底板作为承载基准,安装时可直接通过底板上的预留孔位与生产线的机架台面锁固,不需要额外搭建悬挑支架,适配现有绕线设备、编织机、成缆机的进线端安装空间,不会与设备原有送线架、排线机构产生运动干涉。

  从功能实现逻辑来看,这套张紧装置没有采用复杂的气动或电控张力反馈结构,而是依靠分层导轮的自重配合滑动导轨的阻尼实现张力自适应调节:上下两层的固定导轮通过螺栓锁固在立式框架的上下两端,作为线材的进出导向基准,中间层的活动导轮组安装在框架两侧的垂直直线导轨上,可沿导轨方向上下滑动,线材从进线端引入后,依次绕过下层固定导轮、中层活动导轮、上层固定导轮,再延伸至侧方伸出的水平导向轮组后送入加工工位,当线材输送速度出现波动、张力瞬间升高时,活动导轮组会沿导轨向上滑动,通过增加线材的绕行长度缓冲张力峰值,避免线材被拉细甚至拉断;当张力偏小时,活动导轮组依靠自重下滑,将线材绷紧,避免线材松垮导致的排线乱层、跳线问题。

  结构设计层面,所有与线材接触的导轮都采用了中部内凹的轮槽结构,轮槽的圆弧半径匹配常用钢丝的线径范围,轮体表面做了抛光处理,避免刮伤线材表面的镀层或绝缘层,导轮内部预装了深沟球轴承,转动阻力小,不会因为导轮卡滞造成额外的张力损耗。立式框架采用双立柱对称结构,两根立柱平行度公差控制在0.1mm以内,保证活动导轮组滑动时不会出现卡滞、偏斜的问题,侧方伸出的水平导轮支架长度经过核算,伸出端的导轮中心高度与后续加工工位的进线高度保持一致,避免线材出现垂直方向的折角,减少线材的弯曲应力。

  安装边界方面,底部方形安装底板的边长控制在常规设备台面的安装孔位适配范围内,整体垂直高度可根据生产线的进线高度需求调整导轮的固定位置,不需要改动主体框架结构,侧方水平导轮的伸出长度可根据设备与张紧装置的安装间距进行微调,保证线材从张紧装置输出后呈水平状态进入加工工位。在实际产线应用中,这套张紧装置可同时适配多根钢丝的并行张紧需求,同一框架上可并排安装多组导轮组件,对应多工位的绕线或编织需求,不需要为每根线材单独配置张紧结构,能够有效节省产线的安装空间,降低设备的整体投入成本。不同于带张力传感器的闭环张紧机构,这套纯机械结构的张紧装置不需要外接气源或电源,日常维护只需要定期给导轨和导轮轴承加注润滑脂即可,在多粉尘、有油污的金属加工车间环境下,故障率远低于电控类张紧装置,适合长时间连续运行的生产工位使用。在进行三维建模时,所有导轮的轮槽尺寸、导轨的配合公差、安装底板的孔位都按照通用机械设计标准进行参数化绘制,设计人员可根据实际使用的线材线径、所需的张力范围调整活动导轮组的配重、导轮的槽型尺寸,快速改型适配不同的线材加工场景,不需要重新搭建主体框架模型,能够大幅缩短相关设备的设计周期。
