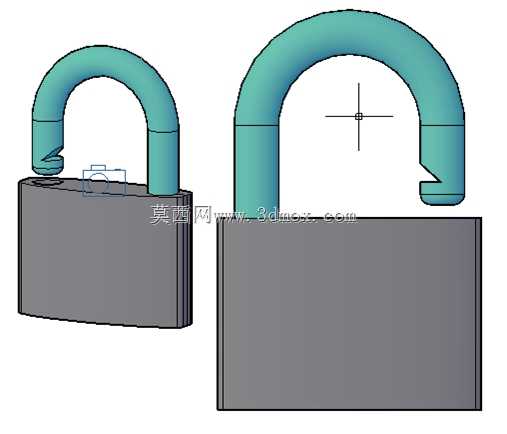

坎达多结构防盗挂锁三维设计

　　日常仓储、户外设备防护、集装箱门体锁闭、施工临时围挡固定等场景中，这类弹子结构挂锁是应用频次极高的防护五金件，不同于电子锁依赖供电与信号传输的特性，纯机械结构的挂锁可在-40℃到80℃的宽温域环境下稳定工作，完全适配户外露天、高湿高粉尘的恶劣工况，不会出现电路故障导致的锁闭失效问题。从结构设计逻辑来看，这款挂锁采用了经典的锁梁斜舌止退结构，锁梁采用U型弯折设计，其中一端为固定铰接端，另一端为锁止端，锁止端加工有环形锁止卡槽，锁体内部的弹子组件在钥匙插入后对齐锁芯弹子槽，带动锁舌回缩脱离锁梁卡槽，即可实现开锁动作，锁梁弹出高度可根据使用需求调整，常规状态下锁梁弹出后可穿过直径8-12mm的锁孔，适配绝大多数工业柜门、链条、

　　搭扣的锁闭需求。锁体外壳采用一体式压铸成型结构，外壳壁厚控制在2.5mm以上，边缘做了R3的圆角过渡处理，既避免了尖锐边角造成的安装划伤，也能提升锁体的抗冲击性能，在遭遇外力砸击时可分散应力，避免壳体开裂。锁梁部分采用表面硬化处理的合金钢材，表面做了防锈镀层，锁梁与锁体配合的间隙控制在0.15mm以内，既保证锁梁转动顺畅，也能防止薄片类工具插入间隙撬动锁舌，提升防撬性能。在实际选型适配过程中，需要重点关注锁梁的净空高度与锁体的安装边界，这款挂锁锁梁闭合状态下，锁梁内侧与锁体上表面的净空距离为28mm，可适配厚度不超过25mm的搭扣、门板锁耳，锁体整体外形尺寸为长60mm、宽32mm、锁梁闭合后总高度72mm，

　　安装时需要在锁闭位置预留至少75mm的纵向操作空间，方便钥匙插拔与锁梁开合操作。锁芯部分采用多弹子错位排列设计，弹子数量为5组，互开率控制在千分之三以内，同批次锁具可根据使用需求做通开或非通开配置，通开款适配同一区域多把锁具统一管理的场景，比如厂区多个设备柜门的统一管控，非通开款则适配独立防护需求的场景，比如个人工具箱、户外独立设备的锁闭。设计过程中对锁梁的受力做了有限元校核，锁梁在承受1.2kN的横向拉力时，最大变形量不超过0.2mm，锁舌的剪切应力低于材料许用应力的60%，可满足常规民用与一般工业场景的防盗需求，锁体底部的钥匙孔做了防水挡片设计，挡片通过扭簧自动复位，可在户外使用时阻挡雨水、粉尘进入锁芯，避免锁芯锈蚀卡滞，

　　延长锁具的户外使用寿命。不同于小型箱包挂锁的轻薄设计，这款挂锁的锁体内部预留了足够的弹子安装空间，锁舌与锁梁卡槽的配合长度达到6mm，可有效防止外力拉扯导致锁舌脱开，锁梁铰接端做了防脱设计，即使锁止端被破坏，铰接端也不会从锁体中脱出，避免锁具被整体拆解。在实际安装使用时，需要保证被锁物件的锁耳贴合锁体上表面，避免锁梁承受额外的弯曲力矩，长期户外使用时可定期在锁梁与锁芯位置涂抹少量轻质润滑油，减少部件磨损，避免开锁卡滞。这类挂锁的结构经过了长期的市场验证，结构可靠性高，维护成本极低，不需要复杂的日常保养，即可实现长达数年的稳定锁闭功能，是通用防护场景下性价比极高的机械锁闭方案。
