带曲面结构的塑料饮料瓶三维造型设计

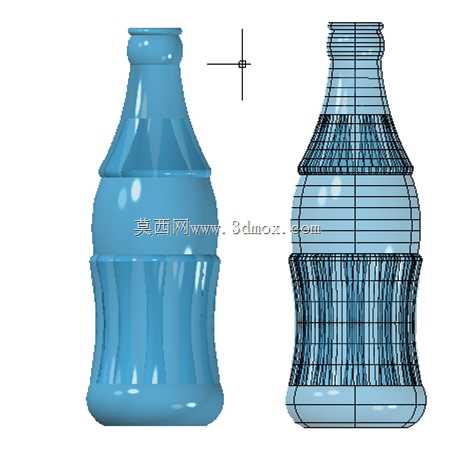

　　日常快消品流通环节里，塑料饮料瓶是最常见的液体承装载体，从碳酸饮品、瓶装饮用水到果汁茶饮，几乎所有常温流通的瓶装饮品都采用这类PET吹塑成型的瓶体结构，其造型设计不仅要匹配灌装生产线的工位适配要求，还要兼顾运输堆叠的承重能力、消费者手持的握持手感，以及吹塑成型过程中的壁厚均匀性控制。这款瓶体的造型采用经典的收腰曲线轮廓，瓶身下部做了多道竖向内凹的筋条结构，别小看这几道看似简单的凹槽，在实际灌装后的堆码环节，竖向筋条能大幅提升瓶身的轴向承压能力，避免上层货箱的压力导致瓶身变形漏液，同时筋条形成的凹凸面还能增加手持时的摩擦力，即便瓶身表面凝结冷凝水也不容易打滑脱手。瓶身中部的弧形过渡段是整个造型的设计难点，

　　做三维建模时不能只用简单的放样命令一次性生成曲面，要考虑吹塑工艺的拉伸比——PET型坯在吹胀过程中，曲率变化过大的位置容易出现壁厚过薄的问题，实际建模时需要把曲面拆分成三段分别做曲率控制，瓶肩位置的平缓过渡要匹配瓶口螺纹的安装同轴度，瓶口部分的标准螺纹结构要适配市面通用的旋盖头尺寸，保证灌装线上的封盖工位能顺利完成拧盖动作，不会出现滑牙、密封不严的问题。从结构边界来看，瓶底采用内凹的五瓣式抗压底结构，这种结构是含气饮料瓶的标准设计，内部充入二氧化碳后产生的内压会让瓶底始终保持向外的张力，内凹结构能避免瓶底受压外凸导致放置不稳，同时瓶底的圆角半径要控制在合理范围，过小的圆角在吹塑时会出现积料，导致局部壁厚过大影响透明度，

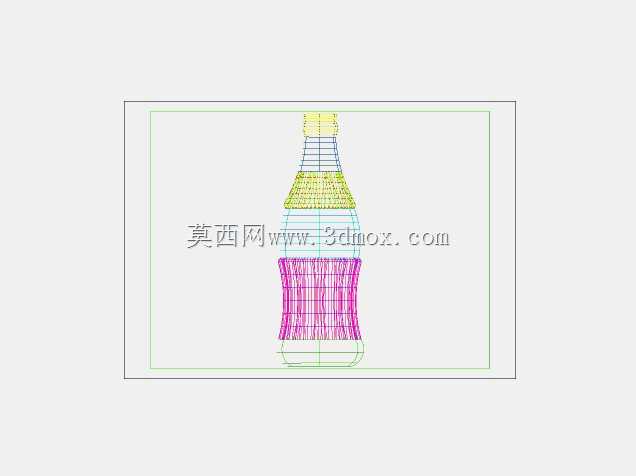

　　过大的圆角则会降低瓶底的结构强度。建模过程中做线框预览时能清晰看到，整个瓶身的曲面都是G2连续的顺滑过渡，没有尖锐的棱角，一方面是吹塑工艺本身无法成型尖锐棱角，另一方面顺滑的曲面在贴标环节能让标签更平整地贴合在瓶身表面，不会出现翘边、褶皱的问题。瓶身上部的防滑段做了细密的环形纹路，这部分是为了方便消费者拧开瓶盖时增加手指的摩擦力，纹路的深度不能过深，否则会在吹塑时造成局部应力集中，运输过程中容易出现开裂，纹路深度控制在0.3-0.5mm之间是比较合理的区间，既能起到防滑作用，也不会影响结构强度。在生产线适配层面，整个瓶身的最大外径要匹配灌装机的卡瓶板尺寸，瓶身的高度公差要控制在±1mm以内，否则进出灌装工位时会出现卡滞，

　　瓶口的支撑环位置是整个瓶体在生产线上的定位基准，所有轴向尺寸都要以这个支撑环的下表面为基准进行标注，保证和输送线的导板、星轮的定位尺寸完全匹配。很多刚接触包装结构设计的工程师容易只关注外观造型，忽略吹塑工艺的成型限制，比如把瓶身的曲面做得过于复杂，导致模具加工难度陡增，吹塑时的废品率居高不下，这款瓶体的造型在保证外观辨识度的前提下，所有曲面的拔模角度都控制在合理范围，瓶身没有倒扣结构，吹塑完成后可以顺利从模具中脱出，不需要复杂的抽芯结构，能有效降低模具的制造成本和后期的维护成本。另外瓶身的容量标定也是设计中需要重点考虑的部分，额定容量位置要在瓶身做清晰的结构定位，保证灌装时的液位高度符合标称容量要求，同时预留出足够的顶隙空间，避免含气饮品在高温环境下体积膨胀导致瓶内压力过高出现爆瓶问题。从材料利用率角度来看，整个瓶体的曲面展开后，型坯的拉伸比控制在12:1的合理区间内，这个拉伸比下PET材料的双向拉伸强度能达到最优值，在保证瓶身结构强度的前提下，可以尽可能降低瓶身的克重，减少原材料的消耗，符合当下快消品包装轻量化的设计趋势。
