双轮导向承载滑轮组结构设计

　　这套双轮结构的导向承载滑轮组件，主要面向轻小型起重吊运、轻型输送线导向、移动式工装挂具行走等场景设计，日常在车间轻型天车副钩导向、悬挂输送线的负载行走工位、小型龙门架的吊点移动结构中都能见到这类结构的应用，核心作用是在既定轨道上承载负载同时完成顺畅的滚动行走，降低移动过程中的摩擦阻力，同时通过双侧轮缘的限位作用避免行走过程中出现脱轨故障。

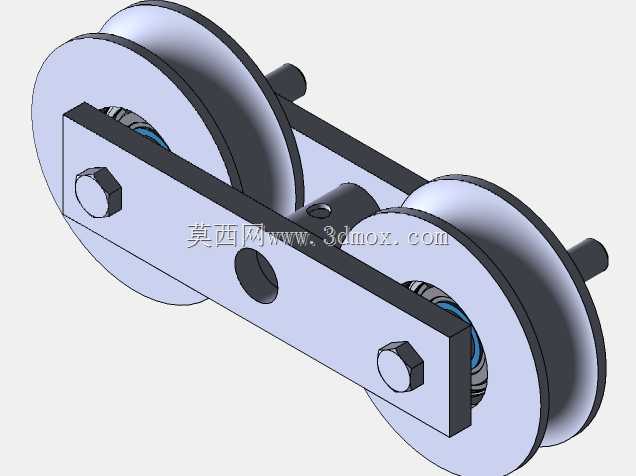

　　从结构设计逻辑来看，整套组件采用对称式双轮布局，两个带轮缘的行走轮分别布置在安装支架的两端，轮体采用中间内凹的槽型结构，能够适配圆钢轨道、角钢翼缘轨道等常见的轻型行走轨道，轮缘高出轮槽工作面的尺寸经过匹配计算，既不会因为轮缘过高增加不必要的结构重量，也不会因为轮缘高度不足在轨道存在安装偏差、负载出现小幅偏摆时发生脱轨。连接两个轮体的安装支架采用板式结构，两块平行的安装板通过螺栓紧固件完成锁紧，中间预留的安装孔位用于连接外部负载吊具或者工装连接座，轮体的转轴直接固定在两侧安装板的对应开孔中，转轴与轮体之间预留了轴承安装位，实际装配时可根据负载等级选配深沟球轴承或者滑动轴套，满足不同转速、不同负载工况下的使用需求。

　　在安装边界的考量上，这套滑轮组件的轮距、轮槽宽度、支架厚度都做了适配性设计，轮体的外圆直径匹配常规轻型轨道的转弯半径要求，在小半径转弯的输送线路中也能顺畅通过，不会出现卡滞；支架上的连接孔位置经过居中校准，确保负载施加的重心始终落在两个轮体的对称中心线上，避免单轮过载导致的轮体偏磨、转轴变形问题。轮体的轴向窜动间隙控制在合理范围内，既保证轮体转动时无卡滞，也不会因为间隙过大导致行走过程中出现横向晃动，影响运行平稳性。

　　实际应用中，这类滑轮组件不需要复杂的配套安装结构，只需要将轨道穿入两个轮体的轮槽内，再将负载通过支架中间的连接位固定即可完成装配，日常维护时只需要定期检查轮体磨损情况、紧固件锁紧状态以及转轴的润滑情况，就能保证长期稳定运行。针对不同的使用场景，还可以在现有结构基础上做适配调整，比如在粉尘较多的车间使用时，可以在轮体两侧增加防尘密封端盖，避免粉尘进入轴承配合面加剧磨损；在有防腐要求的场景中，可以对轮体和支架做镀锌或者不锈钢材质替换，满足潮湿、腐蚀环境下的使用需求。整套结构没有冗余的设计部件，所有结构尺寸都围绕承载、导向、顺畅行走三个核心功能做匹配，在保证结构强度的前提下尽可能压缩整体外形尺寸，减少安装占用空间，同时控制整体重量，降低移动过程中的惯性影响，提升启停阶段的运行稳定性。
