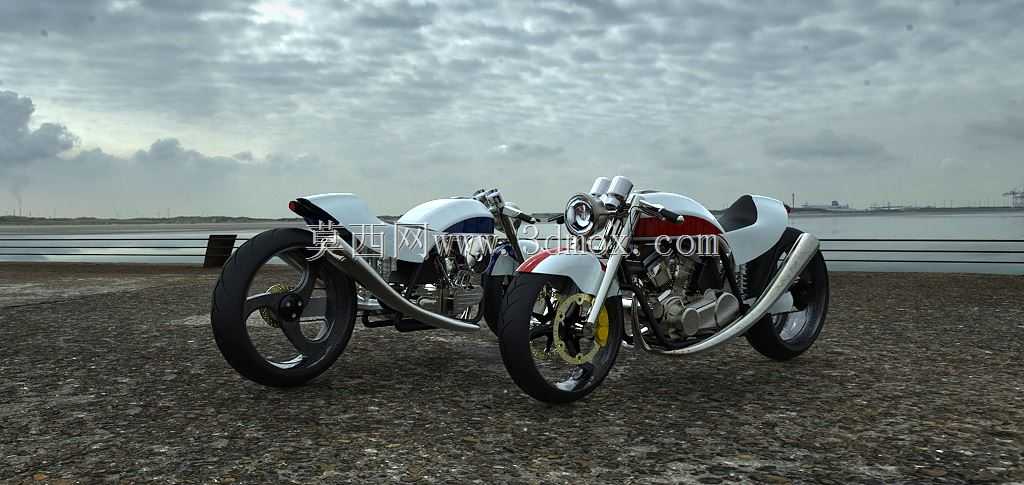

复古CafeRacer风格摩托车整车结构三维设计

　　本次呈现的复古CafeRacer风格两轮机动车结构，核心面向机车改装、定制摩托研发、交通工具结构教学等场景使用，可作为复古车型开发阶段的结构验证参考，也能为机车爱好者的改装方案提供直观的三维结构参照。从实际使用场景来看，这类车型主要适配城市休闲骑行、机车文化展示、复古摩托赛事参展等场景，结构设计上兼顾了轻量化操控需求与复古外观的视觉表达，没有冗余的装饰结构，所有外露部件都兼顾功能实现与风格统一。

　　从功能特性来看，整车采用外露式钢管车架结构，车架的管径选择与弯折角度经过反复校核，既保证了骑行过程中车架的抗扭刚度，应对铺装路面的颠簸载荷不会出现结构形变，又通过流畅的管线路径呼应了复古车型的极简设计风格。动力单元采用直列双缸发动机布局，发动机与车架的连接点设置了缓冲衬套安装位，能够抵消发动机运转过程中产生的高频振动，提升骑行过程中的操控舒适度，同时发动机的散热鳍片结构完全外露，兼顾自然风冷的散热效率与机械质感的视觉呈现。排气系统采用双侧不等长弯管设计，每一段管路的弯折半径都经过气流走向校核，既保证了排气回压处于发动机最佳出力区间，又通过抛光金属管路的走向强化了整车的复古运动属性，排气尾段的安装位置避开了后轮跳动的最大行程边界，不会在颠簸路况下出现排气与后轮剐蹭的问题。

　　行走系统部分，前轮采用单碟刹配径向卡钳的结构，卡钳安装座与前减震筒为一体化设计，减少了额外连接件带来的装配公差，刹车盘的通风孔布局兼顾了制动过程中的散热需求与轻量化要求；后轮采用鼓刹结构，完全贴合复古车型的设计特征，后轮的安装轴距经过优化，保证整车的重心处于前后轮47:53的配重区间，在弯道骑行时能够获得更灵活的转向手感。前后减震均采用正置式套筒结构，减震行程设定为110mm，既能够过滤城市铺装路面的细碎颠簸，又不会因为行程过长导致弯道侧倾时出现重心过度偏移的问题。

　　外形尺寸与安装边界方面，整车总长控制在2050mm，座高设定为780mm，能够适配绝大多数身高的骑行者，车把采用低位低把设计，安装位置比常规街车低120mm，骑行时能够形成自然的俯身姿态，契合CafeRacer车型的运动骑行定位。油箱采用狭长的驼峰式造型，容量设定为12L，油箱的安装卡扣位置与车架主梁完全贴合，不需要额外制作转接支架，油箱底部预留了油位传感器、燃油泵的安装空间，所有走线都隐藏在车架主梁内侧，不会破坏整车的外观整洁度。座椅采用薄款一体式驼峰坐垫，坐垫内部的支撑海绵厚度设定为30mm，兼顾短途骑行的舒适度与复古造型的视觉效果，坐垫下方预留了电瓶、点火控制器、线路集成模块的安装空间，所有电气部件的安装位都设置了防水胶圈的安装槽，能够应对雨天骑行的防水需求。

　　设计思路上，整个结构没有采用复杂的曲面覆盖件，所有外观面都以金属原色、抛光质感为主，去掉了不必要的塑料装饰件，既降低了整车的整备质量，又让整车的机械结构完全外露，凸显复古机车的机械美学。前后轮的轮毂采用辐条式铸铝结构，轮辋的宽度适配110/70 R17前胎与140/70 R17后胎，轮胎安装位与前泥瓦、后摇臂的间隙预留了25mm的安全距离，即使在轮胎满气、载人压缩减震的极限状态下，也不会出现轮胎与车体剐蹭的问题。前大灯采用圆形单灯结构，灯座的安装支架直接固定在前减震上联板位置，不需要额外的大灯支架，灯壳内部预留了LED灯组的安装空间，兼顾复古外观与现代照明需求。转向系统的左右最大转角设定为38度，转向过程中车把、拉线与油箱之间预留了15mm的安全间隙，不会出现打满方向时拉线卡滞、车把剐蹭油箱的问题。

　　从结构装配的角度来看，整车所有连接点的螺栓规格都采用通用公制标准，不需要定制特殊规格的紧固件，方便后期的维护与改装，所有部件的安装顺序都遵循从车架核心向外延伸的逻辑，装配过程中不会出现部件干涉的问题，维修时可以单独拆卸任意外围部件，不需要拆解核心车架结构。整车的整备质量控制在165kg，比同排量的常规街车轻20kg左右，轻量化的设计能够大幅提升骑行过程中的操控灵活性，也更符合CafeRacer车型追求纯粹驾驶乐趣的定位。
