复古盒式磁带精细结构三维建模

　　在音频存储介质发展的历程中，盒式磁带曾占据民用音频记录领域近半个世纪的主流地位，即便在数字存储全面普及的当下，这类复古存储载体的结构复刻，依旧是复古数码产品复刻、怀旧主题展陈装置、音频主题文创产品开发环节中，绕不开的结构参考对象。很多人对盒式磁带的认知停留在方形塑料壳加盘芯的模糊印象里，实际拆解过实体磁带的结构工程师都清楚，这个巴掌大的塑料构件里，藏着不少兼顾成本控制、功能可靠性与使用便捷性的精巧设计，做三维建模时如果只做外观曲面的复刻，忽略内部结构的配合关系，做出来的模型只能用于远观渲染，完全无法支撑结构验证、3D打印实样复刻这类实际工程需求。

　　从实际应用场景来看，这类盒式磁带的三维模型，可直接用于复古磁带播放机的走带机构适配验证——很多复刻款卡带机的开发过程中，需要用标准尺寸的磁带模型做带仓开合、走带轮啮合、压带轮贴合的间隙校验，避免开模后出现磁带卡滞、带仓关合不到位的问题；也可用于怀旧主题的互动展项，比如科技馆的音频发展史展区，需要做可拆解的磁带结构演示装置，精准的三维模型能直接作为展项结构加工的基准；甚至在影视道具的3D打印制作中，符合真实尺寸的磁带模型也能避免道具穿帮，还原不同年代磁带的外观细节特征。

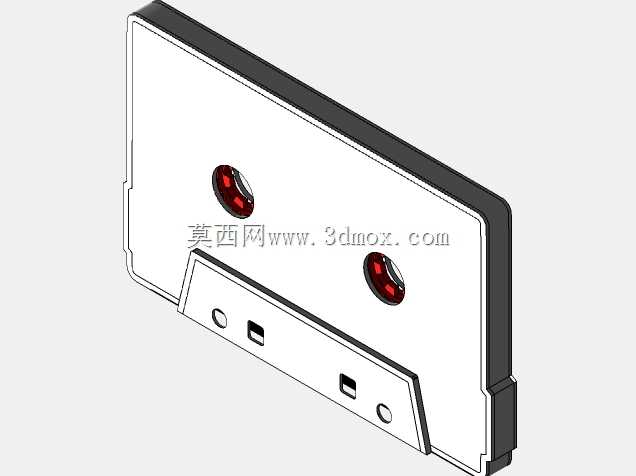

　　做这个模型的结构设计时，首先要卡准实体磁带的安装边界尺寸，常规民用标准盒式磁带的外形长宽高严格遵循通用互换标准，壳体边缘的倒角、带仓定位缺口的位置、底部压带轮让位槽的深度，都要和实体产品完全一致，不然放到标准卡带机里就会出现装不进、走带偏的问题。壳体部分采用上下扣合的薄壁结构，壁厚控制在1.2mm到1.5mm之间，既保证塑料壳体的成型刚度，又能控制整体重量，扣合位的卡扣分布在壳体四周的内侧，每个卡扣的扣合量设计在0.3mm，既方便装配时的扣合固定，又不会因为扣合量过大导致壳体拆卸时出现卡扣断裂的问题。

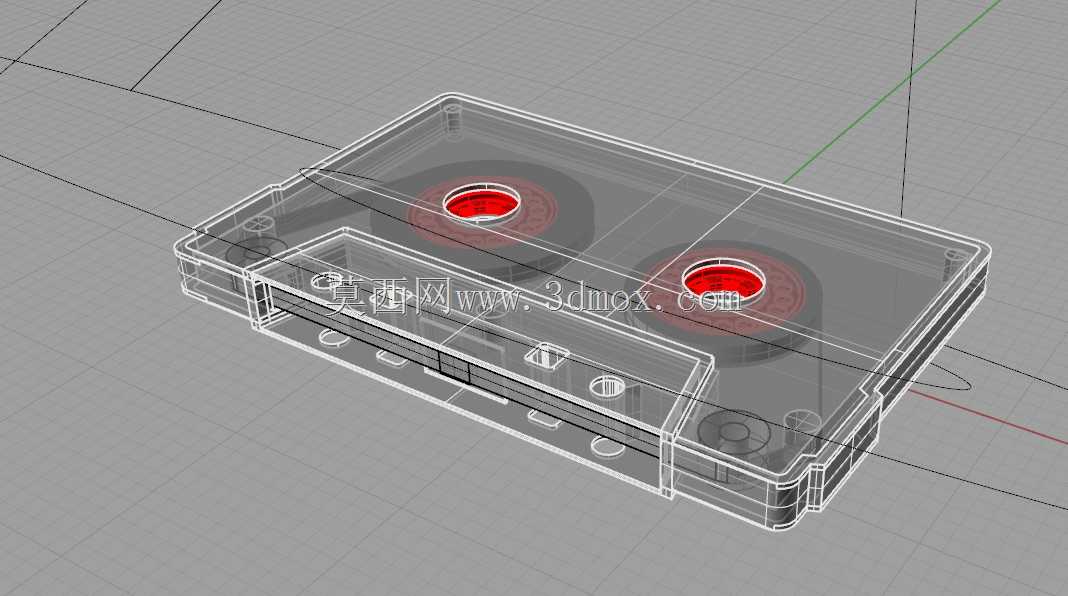

　　内部结构的设计是整个模型的核心，两个带盘轴的定位柱要和壳体上的轴孔保持同轴度，同轴度公差控制在0.05mm以内，保证带盘转动时不会出现偏摆晃动感；带盘上的齿圈结构要和播放机的驱动轮齿形完全匹配，齿形角度、齿距都按照标准参数设计，确保驱动时不会出现打滑、跳齿的问题。磁带引带的固定槽设计在带盘的内侧卡槽里，槽宽刚好匹配磁带基带的厚度，避免磁带转动时出现松脱、卷带不齐的问题。磁带前方的导向柱位置，要严格按照走带路径排布，保证磁带从供带盘拉出后，经过导向柱、磁头工作面、压带轮位置，再收回到收带盘上，整个路径的张力保持均匀，不会出现磁带褶皱、跑偏的问题。

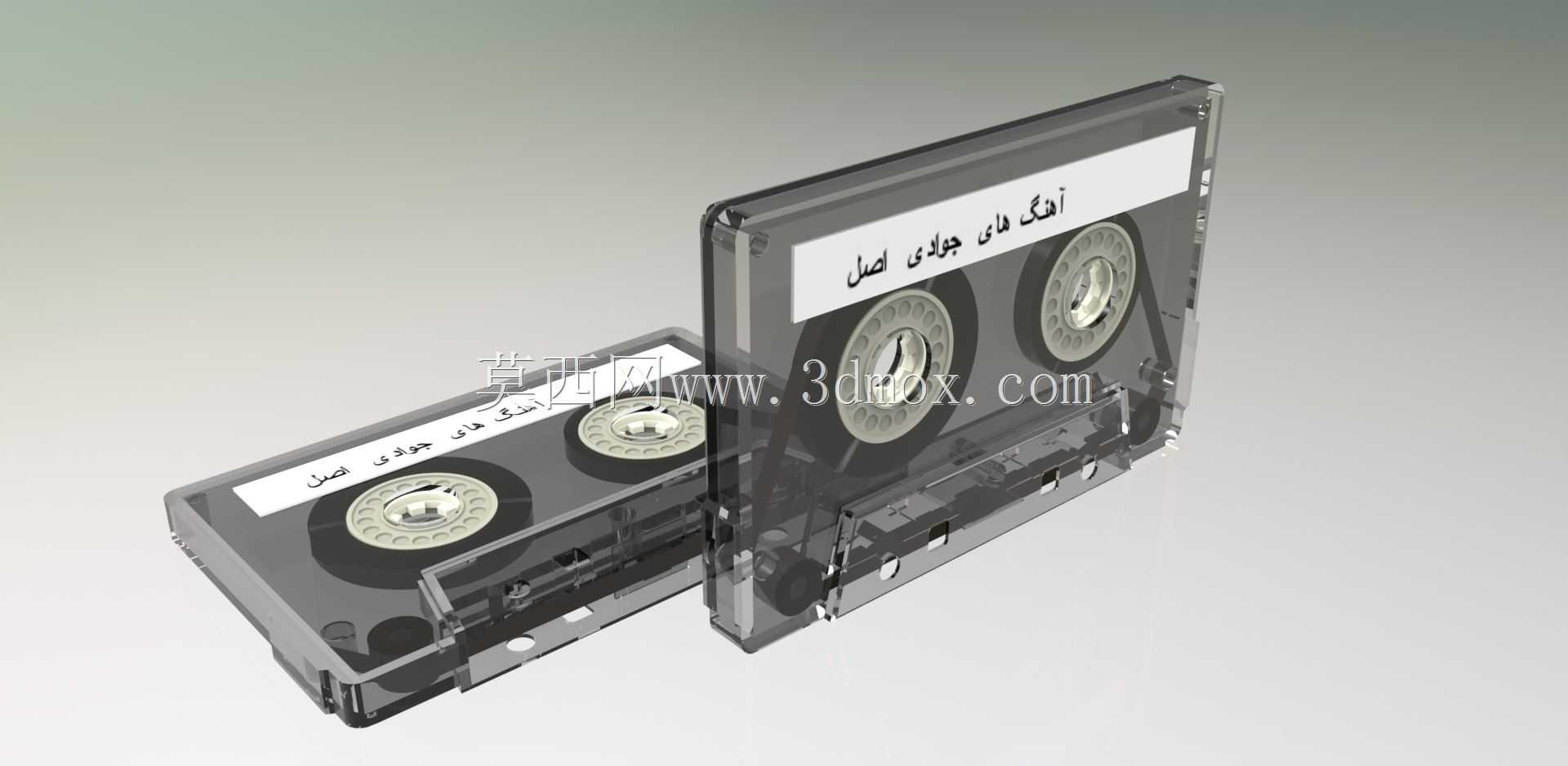

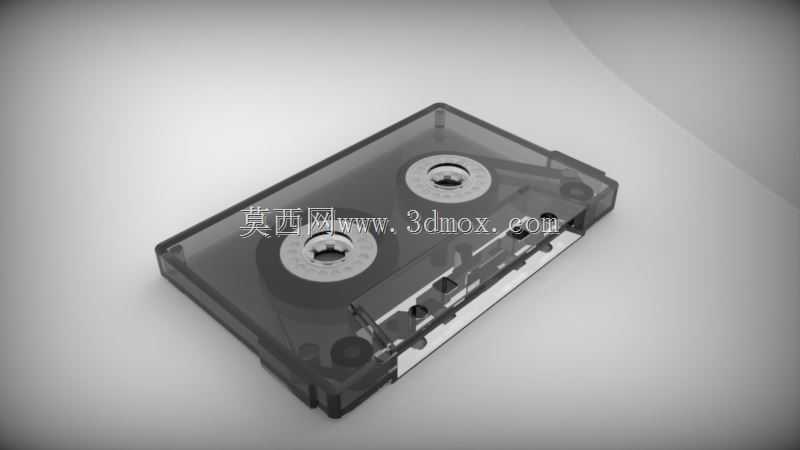

　　壳体正面的透明视窗部分，采用和主体壳体分开的结构设计，视窗的壁厚比主体壳体薄0.2mm，装配时通过壳体上的定位槽嵌入固定，视窗的内表面要做轻微的磨砂处理，模拟真实磁带视窗的半透明效果，既能看到内部带盘的转动状态，又不会因为完全透明暴露内部的结构细节瑕疵。壳体上的标签粘贴区域做了0.1mm的下沉处理，下沉区域的边缘做微小倒角，方便实体制作时粘贴标签，不会出现标签边缘翘起的问题。

　　很多新手做这类产品建模时，容易忽略壳体上的细节结构，比如带仓定位用的金属弹片让位槽、写保护片的滑动槽结构，这些结构虽然尺寸很小，但却是磁带实现正常功能的关键——写保护槽的尺寸要刚好匹配标准写保护片的滑动行程，滑动时的阻尼感通过槽内的微小凸点实现，不需要额外加装弹簧就能实现定位；金属弹片的让位槽深度要控制在0.8mm，保证弹片安装后不会突出壳体表面，避免装入带仓时出现卡滞。

　　从结构可靠性的角度考虑，壳体的四个边角都做了R2的圆角处理，既避免使用时的锐角划伤，又能提升壳体边角的抗冲击能力，就算磁带从桌面高度掉落，边角也不容易出现开裂。壳体上下盖的合模线位置设计在侧面的居中位置，合模线的错位量控制在0.05mm以内，保证外观的平整性，不会出现明显的合模痕迹。内部的加强筋分布在带盘轴定位柱的周围，筋位厚度0.8mm，既提升定位柱的结构强度，又不会因为筋位过厚导致注塑成型时出现表面缩痕。

　　整个模型的结构完全按照实体产品的装配逻辑拆分，所有零件的配合间隙都按照塑料件的装配公差设置，既可以直接用于渲染出图做复古主题的视觉设计，也可以导出结构件用于3D打印实样制作，还能作为卡带类产品结构设计的参考基准，帮助结构工程师快速理解这类薄壁存储介质的结构设计逻辑，减少从零开始测绘的时间成本。
