创意扇形显示金属腕表结构设计

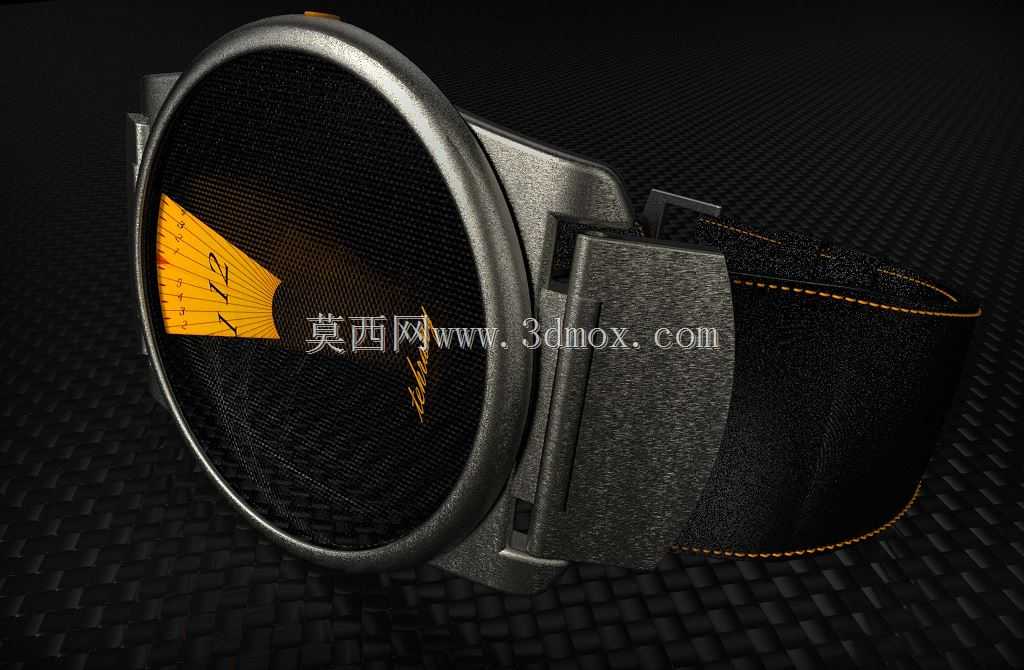

　　这款腕表的结构设计跳出了常规指针式读时的固有框架，将时间显示模块整合为扇形开窗结构，在做结构排布时首先要平衡机芯放置空间与表壳整体厚度的关系，常规圆形腕表的机芯固定位多采用居中同轴设计，而这款产品因为显示区域偏移到表盘侧下方，机芯的固定压圈需要做非对称的配重切削，避免佩戴时因为重心偏移导致的表身歪转，实际打样测试时，最初版本的压圈因为单侧减重过多，出现了佩戴两小时后表身向显示侧偏转15度的问题，后续调整了压圈的壁厚分布，在非显示侧的压圈位置增加了0.8mm的致密合金配重块，才把整表的重心控制在表耳连线的中轴线上，保证佩戴贴合度。表壳采用做旧磨砂金属材质，表圈边缘做了0.3mm的圆弧倒角处理，避免直角边缘剐蹭衣物或者皮肤，

　　表壳与表带的连接位采用快拆生耳结构，生耳的安装槽深度控制在1.2mm，既保证生耳卡入后的固定强度，又能让用户不需要专用工具就能完成表带更换，表耳的张开角度设计为22度，适配14mm到20mm宽度的织物、皮质、金属表带，安装边界上，表壳整体直径控制在42mm，厚度11.2mm，这个尺寸既能够容纳定制的扇形显示机芯，又不会因为表身过厚导致佩戴时卡袖口，日常穿着正装衬衫时，表身能够顺利穿过标准袖口，不会出现卡滞。表带采用高密度编织织物材质，表带边缘做了锁边缝线处理，缝线采用同色系的高韧度涤纶线，针脚密度控制在每厘米7针，避免长期佩戴出现边缘脱线的问题，表带的固定环采用和表壳同材质的金属磨砂环，两个固定环的间距设计为35mm，

　　能够在表带穿入表扣后稳定固定多余的带身，不会因为日常活动出现带身滑脱的情况。扇形显示区域的刻度采用蚀刻填漆工艺，刻度标识从开窗的底部向边缘呈放射状排布，做结构设计时特意将显示窗的透明镜片做了内凹0.5mm的处理，避免日常佩戴时镜片直接接触桌面产生划痕，镜片和表壳的连接位采用防水密封圈压合，密封圈的线径选择1.0mm的丁腈橡胶材质，压缩量控制在25%，能够满足日常30米生活防水的使用需求，应对日常洗手、雨天淋溅的场景不会出现表内进水的问题。在实际的结构验证阶段，还针对表壳的抗摔性能做了跌落测试，从1.2米高度自由跌落到水泥地面时，表壳的边角变形量控制在0.05mm以内，不会影响内部机芯的正常走时，表镜也不会出现碎裂的情况。

　　和常规腕表相比，这款产品的设计没有追求复杂的多功能叠加，而是把核心的设计重心放在读时方式的创新和佩戴舒适度的优化上，扇形显示的结构让用户读时不需要刻意正对表盘，只需要余光扫过开窗位置就能快速识别时间，适合在驾驶、户外作业等不方便抬腕正对表盘的场景下使用，金属表壳的做旧处理也让产品在长期使用后，表面的磨损痕迹会形成独有的使用质感，不会像亮面抛光表壳一样轻微划痕就影响外观。做三维建模的时候，需要特别注意表壳内部的走线槽位，因为扇形显示的机芯排线需要从显示模块连接到下方的走时机芯，槽位的转角处要做R0.5的圆角处理，避免排线长期弯折出现断裂，同时表壳后盖的固定螺丝采用4颗M1.2的精密螺丝，螺丝孔位做了沉头处理，螺丝拧入后和后盖表面齐平，不会凸起硌手，后盖和手腕接触的面做了微弧处理，弧度和手腕的生理弧度匹配，佩戴时的接触面积比平后盖提升30%，能够有效降低长时间佩戴的压痕问题。
