便携伸缩式日常测量钢卷尺结构设计

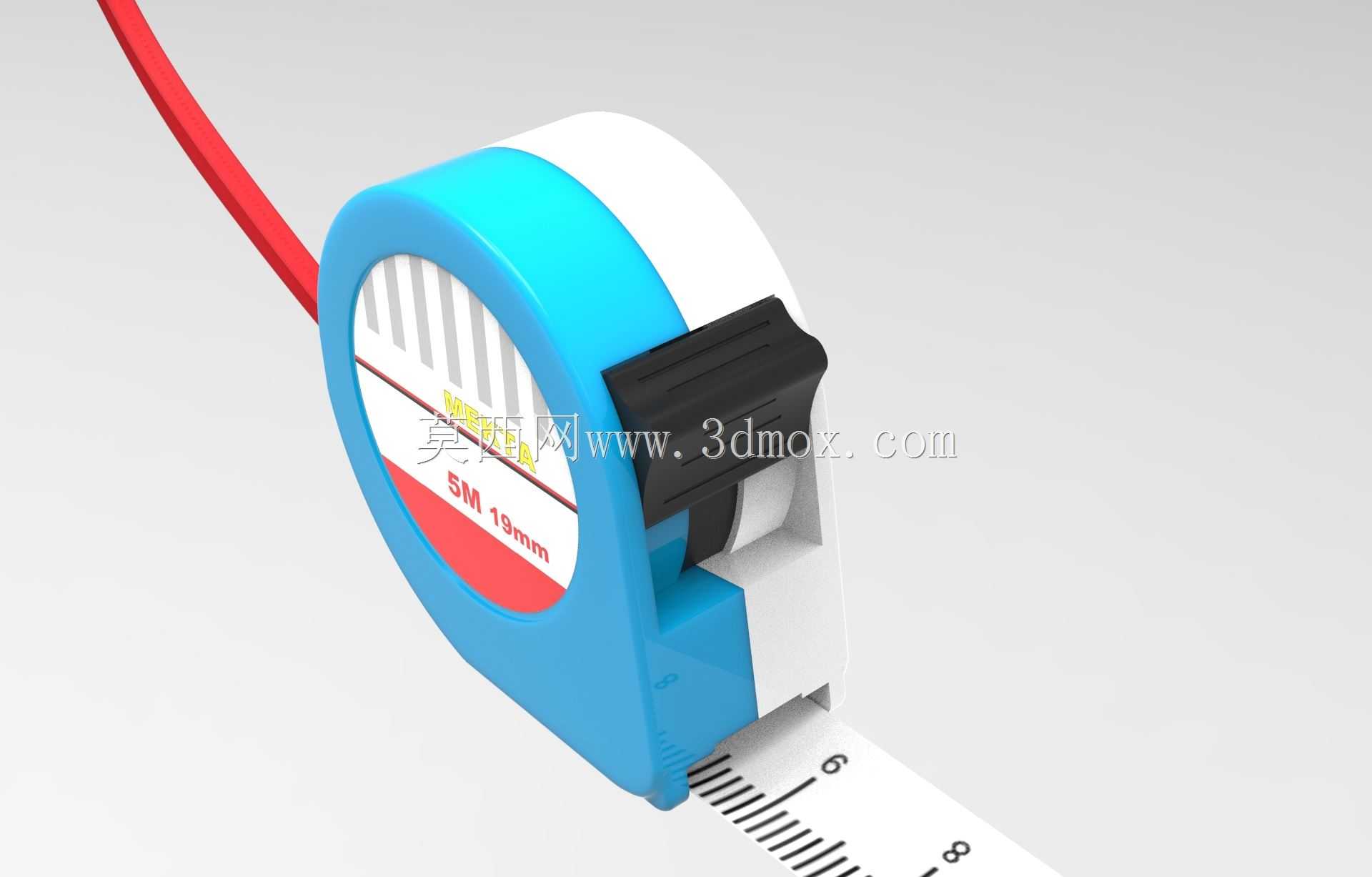

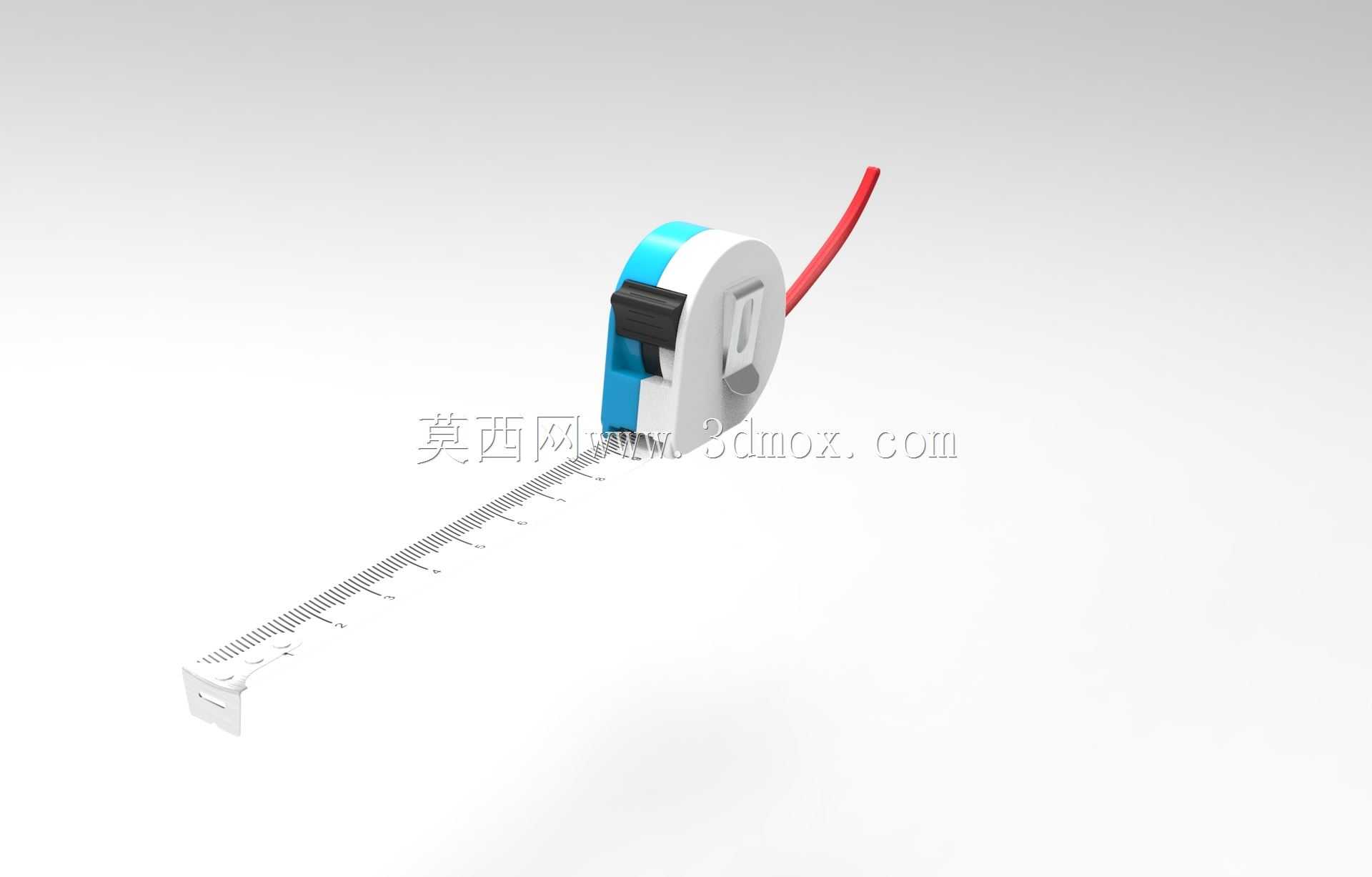

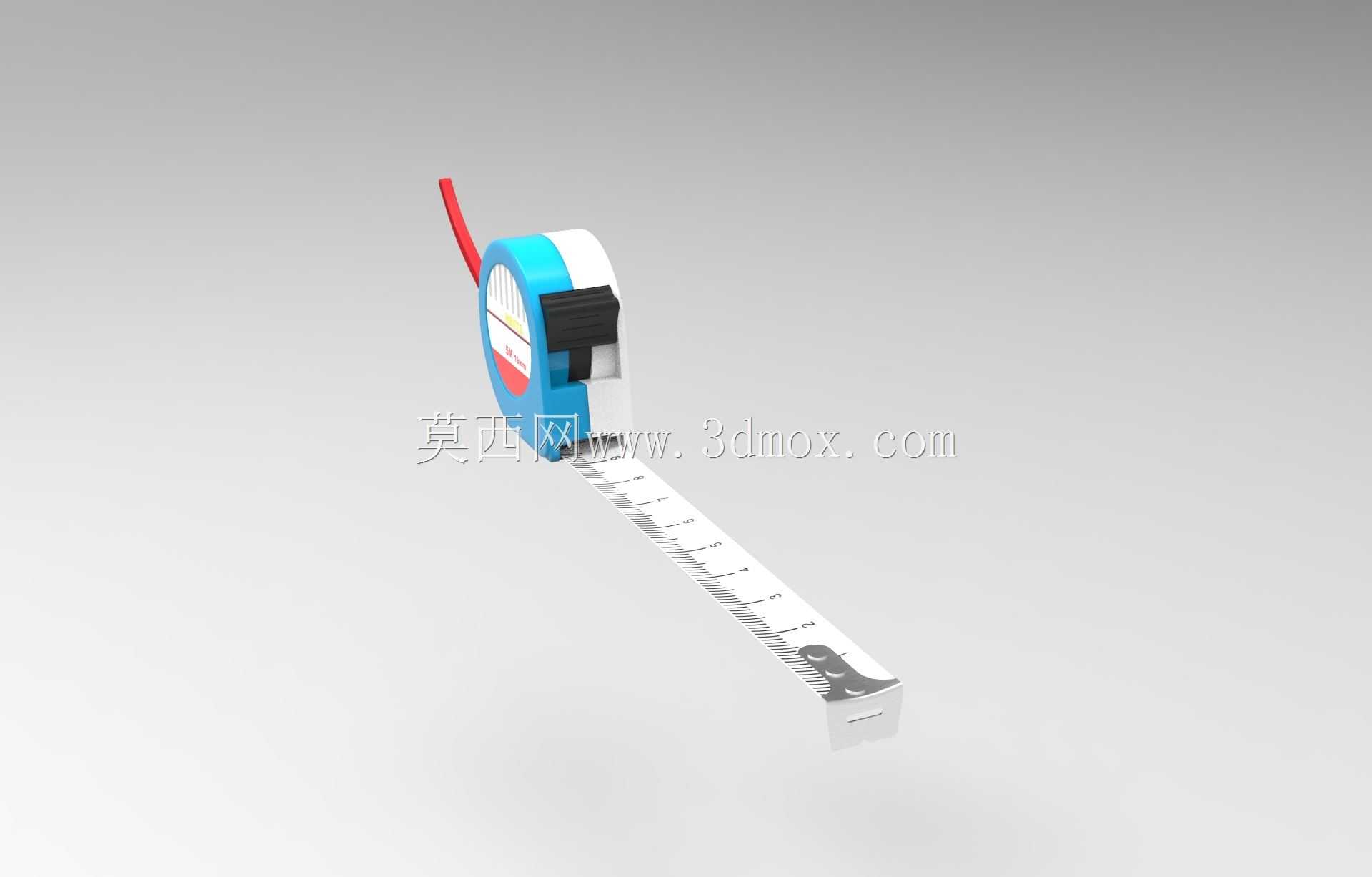

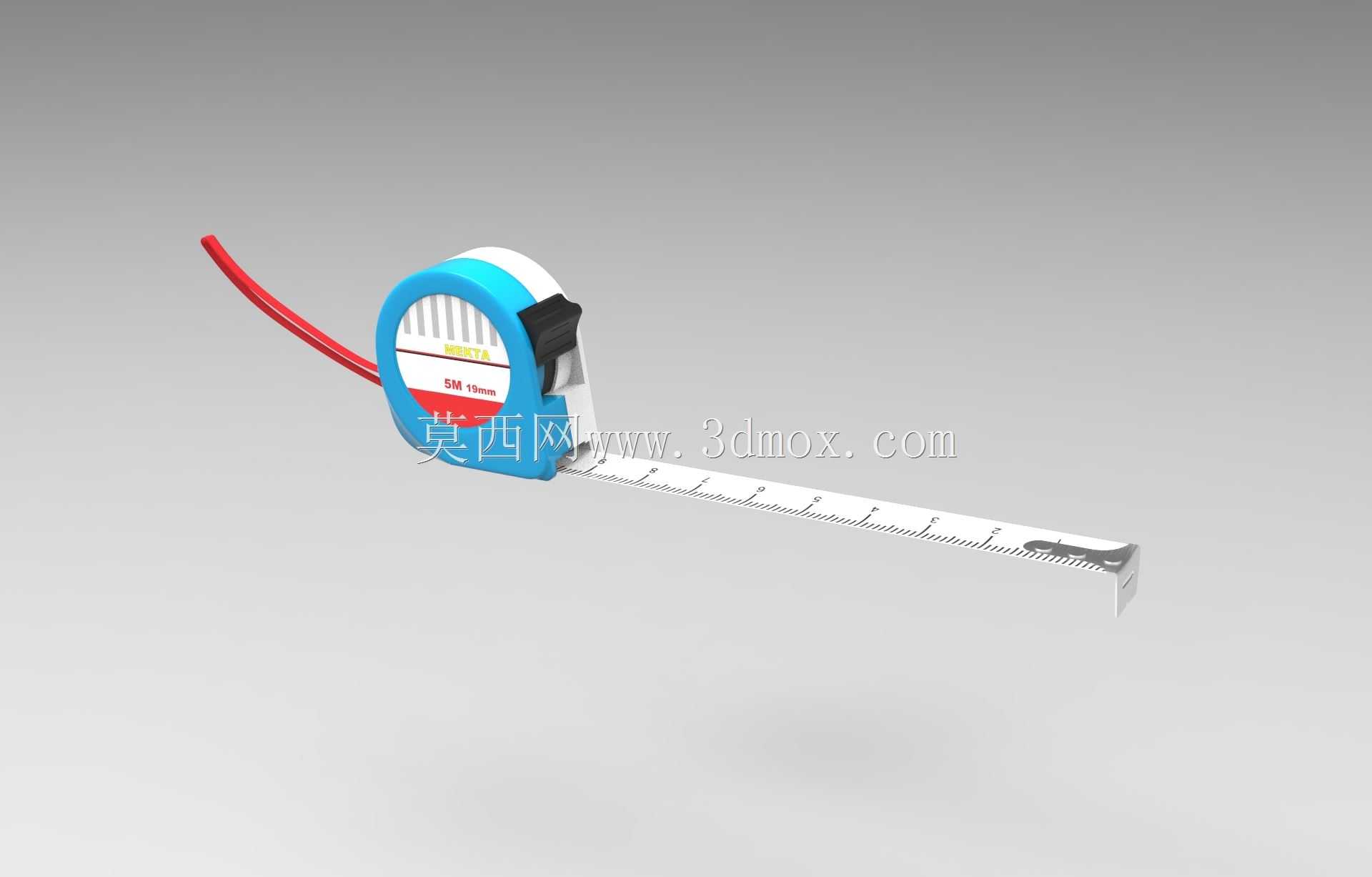

　　日常机械加工、家装施工、物料尺寸核验场景里，钢卷尺是一线作业人员随身携带的基础测量器具，区别于固定长度的刚性直尺，这类伸缩式卷尺能在极小的收纳体积下覆盖数米的测量量程，适配绝大多数民用及小型工业场景的尺寸测量需求。这款卷尺的结构设计围绕便携性、操作便捷性、测量可靠性三个核心维度展开，外壳采用圆弧过渡的类椭球造型，握持时贴合手掌虎口弧度，单手握持时不会出现硌手的棱角，外壳边缘做了1.5mm的圆角处理，即便从1.2米左右的作业高度意外跌落，也能通过圆弧面分散冲击力，避免外壳开裂损坏内部卷簧结构。尺带采用表面做硬化处理的弹簧钢基材，表面印刷的刻度线做了耐磨涂层覆盖，反复伸缩摩擦不会出现刻度脱落的问题，尺带伸出后具备足够的刚性，

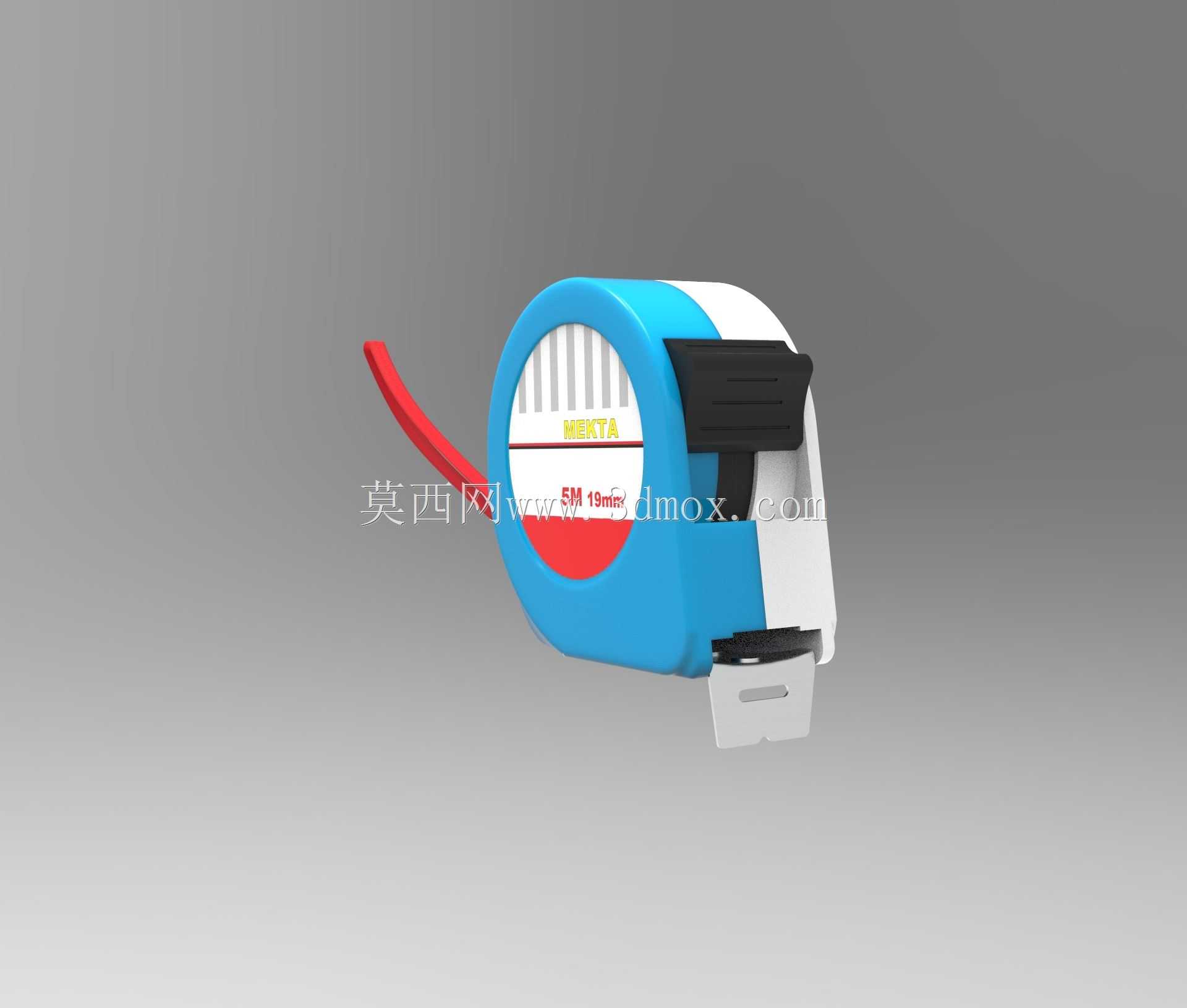

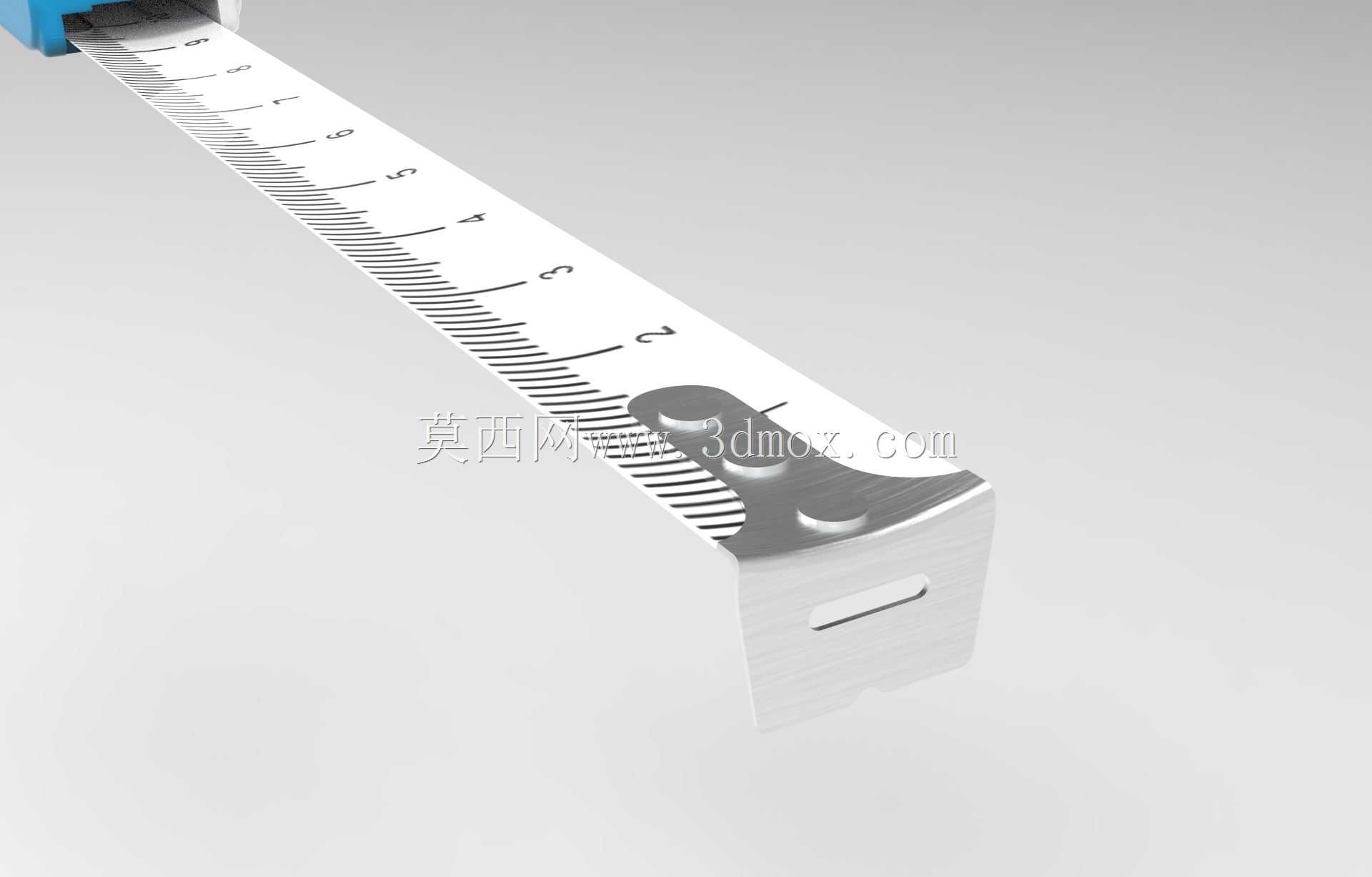

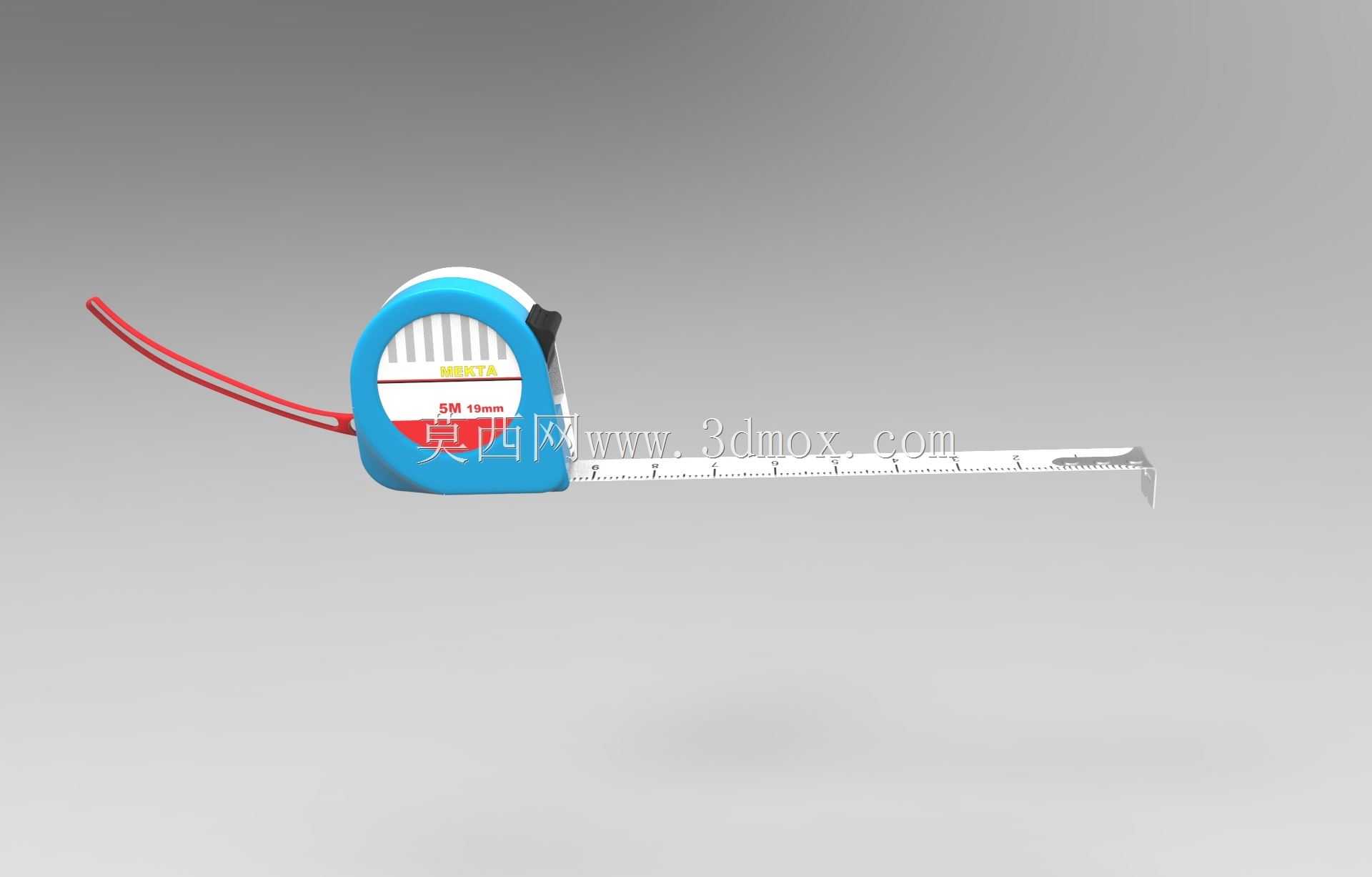

　　在水平伸出1.2米的状态下不会出现明显下弯，能满足单人独立测量较长尺寸的操作需求，不需要额外人员辅助托持尺带。尺钩部分采用活动式结构设计，零位补偿间隙控制在0.1mm以内，不管是抵靠在被测物体端面做内尺寸测量，还是勾住物体边缘做外尺寸测量，都能保证测量读数的准确性，不会因为尺钩的装配间隙产生系统性测量误差。侧面的锁止按键采用跷跷板结构，拇指单指即可操作，按下时锁止块会紧紧抵靠在尺带侧面，依靠摩擦力锁定尺带伸出长度，松开后尺带会在内部卷簧的回弹力作用下自动收回，收回过程的阻尼经过匹配调校，不会因为收回速度过快导致尺带末端甩动打伤操作人员。卷尺内部的卷簧采用恒力结构设计，不管尺带是处于完全收回状态，还是拉伸至最大量程状态，

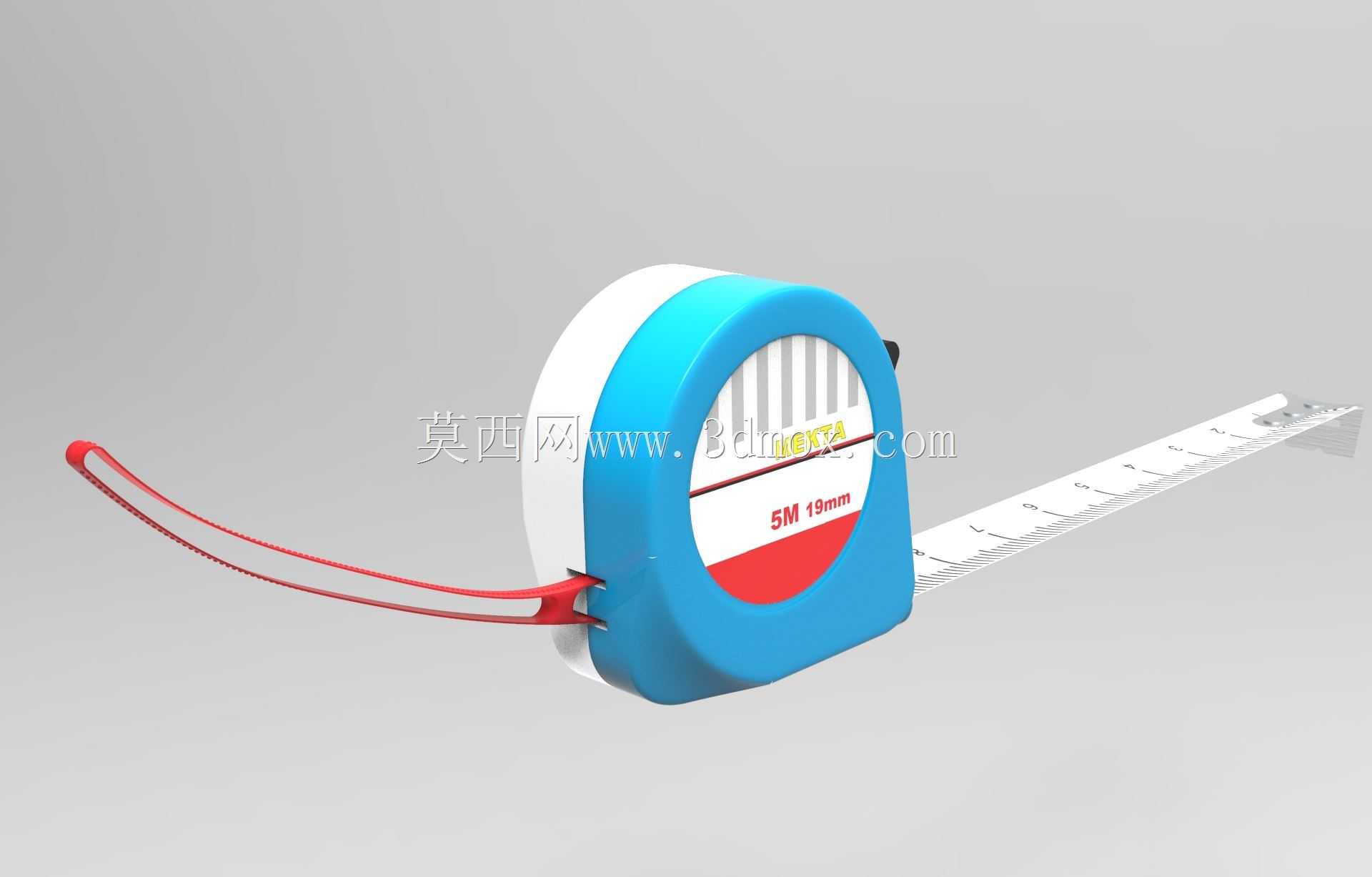

　　卷簧的回弹力都保持在相对稳定的区间，既不会出现拉伸初期拉力过大拉扯尺带的问题，也不会出现拉伸到后期回弹力不足无法完全收回尺带的情况。尺带出口位置设置了尼龙材质的耐磨衬套，避免尺带反复伸缩过程中被外壳的塑料锐边刮伤涂层，同时衬套的导向结构能保证尺带伸出时始终保持平直状态，不会出现偏斜卡滞的问题。在实际作业场景中，这类卷尺可以满足家具安装时的板材尺寸测量、水电施工时的管线排布定位、机械维修时的零部件尺寸核验、快递物流时的货物体积测算等多种需求，整体重量控制在180g左右，放入工作服口袋或者工具包内不会产生明显的坠重感，外壳上预留的挂绳孔可以搭配手绳使用，高空作业时可以将手绳套在手腕上，避免卷尺脱手坠落造成安全隐患。

　　设计过程中针对尺带的收回路径做了导向优化，收回时尺带会整齐叠绕在内部的卷轴上，不会出现尺带偏折、打卷的问题，有效延长尺带的使用寿命，锁止按键的按压行程设置为4mm，按压力度控制在5N左右，长时间反复操作也不会造成拇指酸痛，适配一线作业人员长时间高频使用的操作需求。
