可调式划线定位规机械结构设计

项目分类:量具 发布时间:2021-11-21 ID:399260
  • 可调式划线定位规机械结构设计
  • 可调式划线定位规机械结构设计
  • 可调式划线定位规机械结构设计
  • 可调式划线定位规机械结构设计
  • 可调式划线定位规机械结构设计
  • 可调式划线定位规机械结构设计
  • 可调式划线定位规机械结构设计

  在钳工划线、钣金下料、机加工基准定位的作业场景里,这类可调式划线规是替代传统钢直尺加划针组合的实用工装,很多一线操作师傅在处理长条形工件的平行边线、等距刻线作业时,都会优先选用这类结构,相比手持划针靠尺的操作方式,它能把划线的直线度误差控制在更小范围内,同时大幅降低反复对齐尺边的辅助作业时间。

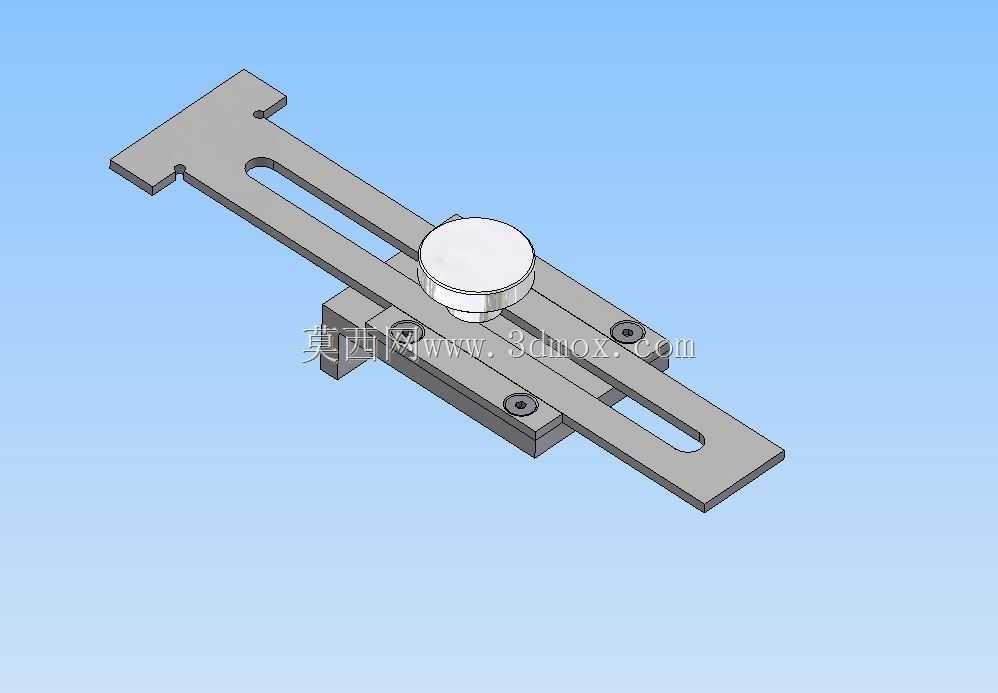

  从实际功能来看,这个划线规的核心作用是在工件表面划出与基准边平行的指定距离刻线,不管是板材下料前的轮廓划线、零件加工前的基准线标记,还是装配环节的对位参考线刻画,都能通过它完成作业。它的滑动座上集成了锁紧结构,也就是顶部的旋钮部件,松开旋钮时滑动座可以沿着长尺身的导向槽顺畅滑移,调整到需要的划线距离后拧紧旋钮,就能把滑动座的位置完全锁死,避免划线过程中出现位移偏差。尺身两端的T型定位头是贴合工件基准边的关键结构,作业时将两个T型头卡在工件的侧边基准面上,整个规体就能沿着基准边平稳滑动,滑动座下方预留的划针安装位可以装夹标准划针,划针尖端到基准边的距离就是预先调整好的划线间距,推动整个规体沿基准边移动,就能一次性划出连续的平行直线,不需要中途停顿调整位置。

  设计思路上,这个结构优先考虑了作业的稳定性和调整的便捷性,尺身采用长条形双层导向结构,两条平行的导向槽既给滑动座提供了平直的滑移轨道,又能限制滑动座的转动自由度,避免滑动过程中出现偏摆,保证划线间距全程一致。尺身上的沉头安装孔是用来把导向底板和上层尺身紧固为一体的,装配时保证两个零件的导向面平行度,就能让滑动座的滑移阻力均匀,不会出现卡顿或者旷量。滑动座的锁紧旋钮采用大直径滚花设计,不需要借助扳手等工具,徒手就能完成锁紧和松开操作,适合车间现场快速调整的作业节奏。T型定位头的突出尺寸经过匹配设计,既能卡在厚度不同的板材边缘,又不会因为突出过多导致规体滑动时出现歪斜,定位面和尺身导向方向的垂直度是加工时的关键管控项,这个精度直接决定了最终划线的平行度误差。

  从安装边界和尺寸适配来看,这类划线规的有效划线行程由尺身的导向槽长度决定,图中这款结构的可调范围覆盖了常规小尺寸零件的划线需求,从几毫米的近距边线到百余毫米的宽距划线都能覆盖。整体结构的厚度控制得比较薄,即使是在狭窄的工件型腔内部做基准划线,也能顺利伸入作业,不会和工件侧壁发生干涉。滑动座的划针安装孔采用通用的标准孔径,可以适配市面上绝大多数的常规划针,不需要定制专用配件,后期更换易损件的成本很低。尺身的两个端面做了倒角处理,滑动过程中不会刮花工件的已加工表面,避免对工件外观造成不必要的损伤。

  在实际使用中,这类划线规相比传统的高度尺划线方式,不需要依赖平台等固定作业基准,可以直接在工件上完成就地划线,对于大型钣金件、焊接结构件这类不方便移动到划线平台上的工件来说,实用性更强。它的整体结构没有复杂的传动部件,日常维护只需要定期清理导向槽内的铁屑和杂物,在滑移面涂抹少量润滑油就能保持顺畅的操作手感,使用寿命很长,是车间钳工工位、钣金加工工位常备的辅助工装之一。设计这类结构的时候,还要重点考虑滑动座和导向槽的配合间隙,间隙过大会导致划线时出现晃动,影响刻线精度,间隙过小则会在铁屑进入槽内后出现卡滞,所以配合公差一般选取小间隙滑配,兼顾精度和使用的顺畅度。
