高精度可调式斜角角度测量器具结构设计

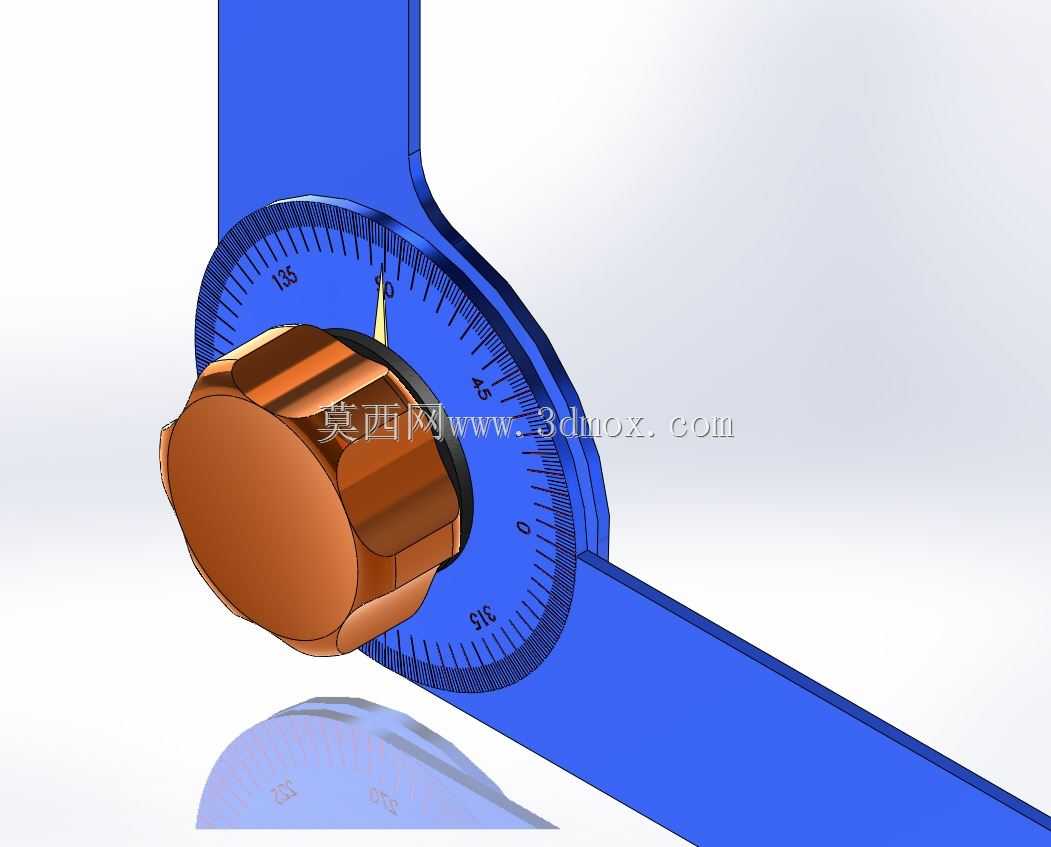

　　在机械加工现场的工序检验环节、钣金折弯的角度校核场景、工装夹具的装夹角度校准作业中，斜角量角器都是一线操作人员随身携带的基础测量器具，不同于普通的直角度尺，这类量角器需要覆盖0到360度全周角度的测量需求，同时要适配不同深度、不同遮挡程度的被测斜面，避免出现测量干涉导致的数值偏差。这款斜角量角器的结构设计，首先从测量基准的稳定性出发，将两个测量臂的铰接中心与刻度盘的回转中心做了同轴度约束，铰接位置采用了带防滑纹路的锁紧旋钮，旋钮的外径做了滚花处理，操作人员戴劳保手套也能轻松完成锁紧操作，当测量臂调整到目标角度后，旋紧旋钮即可固定两个测量臂的相对夹角，避免移动过程中臂体错位导致读数失效。刻度盘采用了全周蚀刻的刻度标识，

　　最小刻度间隔为1度，刻度线的深度控制在0.1毫米左右，既不会因为刻度过浅导致长期磨损后读数模糊，也不会因为刻度过深积存油污、切削液影响现场读数效率，指针采用了薄型不锈钢片冲压成型，指针尖端的厚度控制在0.2毫米以内，确保读数时视线对齐的精度，避免指针过厚带来的视差误差。两个测量臂采用了等宽的平直结构设计，臂体的测量基准面做了平面度处理，平面度公差控制在0.02毫米每100毫米长度范围内，测量边做了倒钝处理，去除加工毛刺的同时不会刮伤被测工件的已加工表面，臂体的长度经过多场景适配验证，既不会因为臂体过短无法测量大尺寸工件的斜面夹角，也不会因为臂体过长导致在狭小的设备内部测量空间内出现干涉，比如在检修小型减速机内部的斜齿轮安装角度、

　　校核模具斜顶的倾斜角度时，臂体可以顺利伸入装配间隙完成测量，不会被周边的零部件卡滞。铰接位置的阻尼结构做了针对性优化，未锁紧状态下两个测量臂的转动阻尼均匀，不会出现转动卡滞或者松旷的问题，操作人员单手握持即可完成角度调整，不需要双手配合掰动臂体，在高空作业或者单手扶持工件的场景下，这种阻尼设计可以大幅提升测量操作的便利性。量角器的整体结构没有多余的突出零部件，所有边角都做了圆弧过渡处理，放在工具兜内携带时不会勾扯工作服布料，也不会因为磕碰导致刻度盘或者指针变形。从安装边界的角度来看，这款量角器不需要额外的固定安装结构，属于手持便携式测量器具，整体收纳后的轮廓尺寸可以适配常规的工具格尺寸，和其他常用量具比如游标卡尺、

　　千分尺共同存放时不会出现空间冲突。在实际使用过程中，测量斜面夹角时只需要将两个测量臂的基准面分别贴紧被测的两个斜面，确保基准面和被测面完全贴合无间隙，待指针稳定后即可读取对应的角度数值，锁紧旋钮后还可以将量角器从测量位置移开，在光线更好的区域完成读数，避免在设备内部光线不足的位置出现读数错误。针对现场常见的切削液、润滑油附着场景，量角器的所有外露金属部件都做了防锈处理，长期在潮湿、多油污的车间环境内使用也不会出现锈蚀卡滞的问题，刻度盘的表面覆盖了透明的防护层，避免硬物刮擦损坏刻度标识，日常维护只需要用干净的棉布擦拭表面的油污即可，不需要额外的润滑或者保养操作。不同于数显角度尺需要定期更换电池、担心电子元件受潮失效的问题，这款机械式斜角量角器的结构可靠性更高，在强磁、强振动的加工现场也能稳定工作，不会出现数显跳数、失灵的问题，适合作为生产现场的常备通用测量器具，覆盖从毛坯件划线、工序间角度检验到成品件角度校核的全流程测量需求，在钣金加工、焊接工装调整、模具装配调试、设备维修角度校准等多个场景下都能发挥稳定的测量作用。
