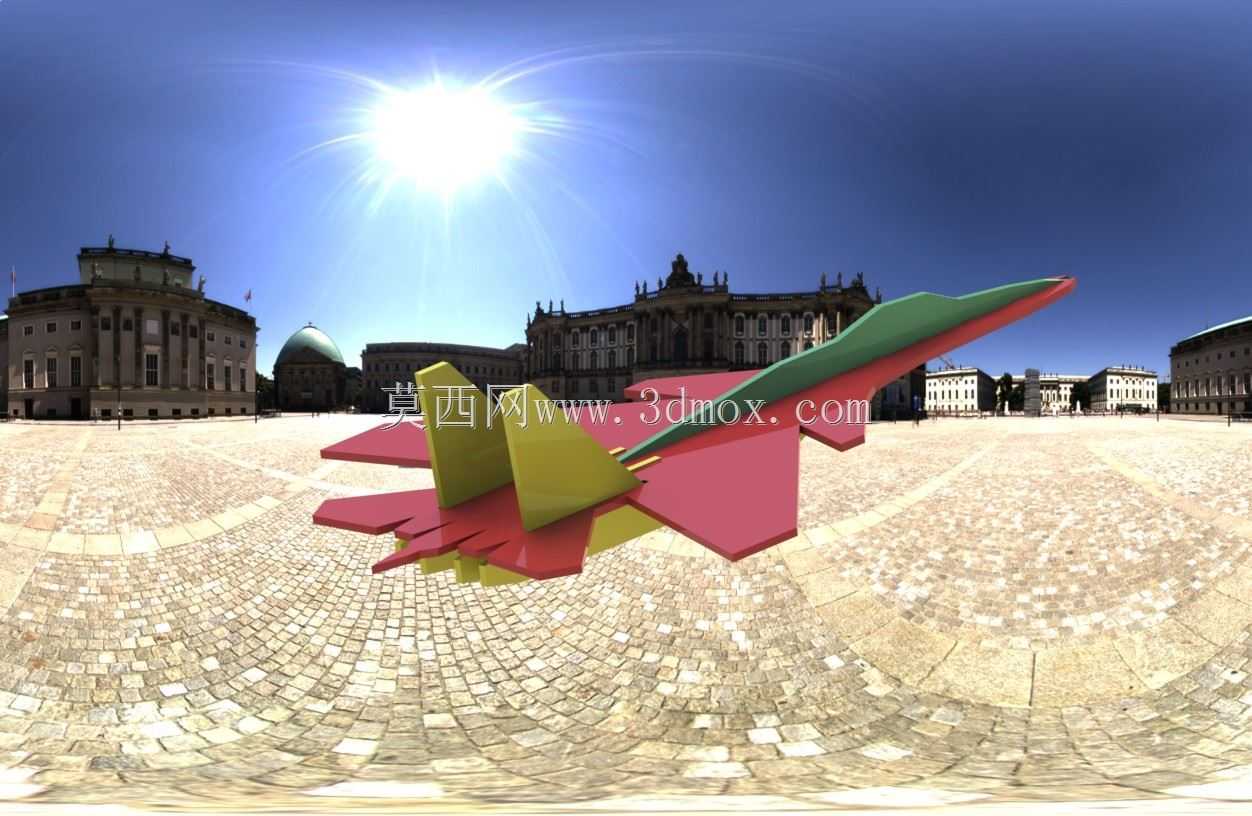

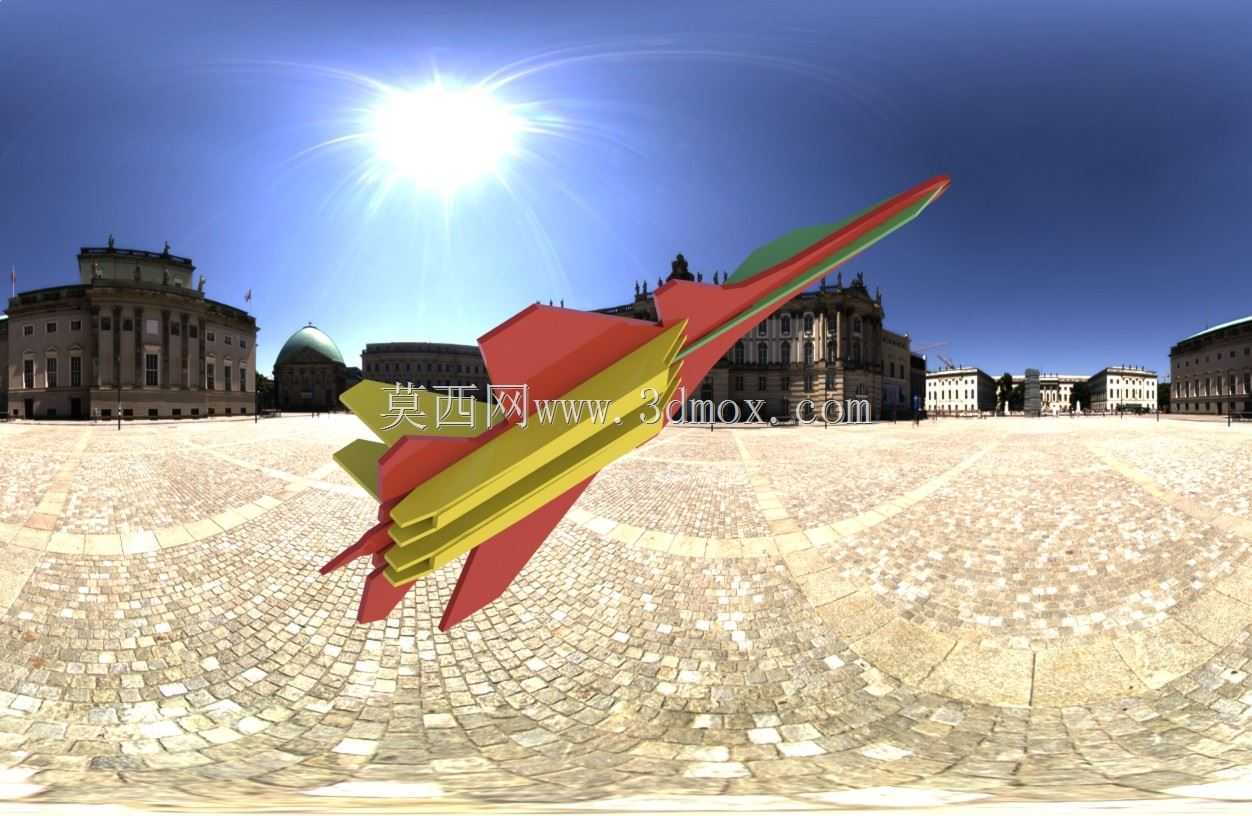

RC苏-37滑翔机航模结构设计方案

　　这款RC苏-37滑翔机的结构设计，核心围绕航模爱好者户外飞行、特技动作练习的实际场景展开，区别于专业竞赛级航模的极致性能取向，整体设计更偏向易操控、易组装、抗摔性强的日常使用需求。在气动外形设计上，参考了实机苏-37的三翼面布局特征，但针对遥控滑翔机的低速飞行特性做了针对性调整：主翼采用了相对厚度更大的平凸翼型，在10-20m/s的常见飞行速度区间内可以提供足够升力，同时降低失速临界迎角，让新手操控时不容易进入尾旋状态；前置鸭翼的偏转角度范围设置为正负15度，既可以在做横滚、眼镜蛇机动等特技动作时提供足够的操纵力矩，也不会因为舵量过大导致新手操控时反应过于灵敏难以修正。机身主体结构采用分段式设计思路，机头段预留了标准航模电机、

　　电调的安装舱位，安装边界适配市面上常见的22系列外转子无刷电机，电机安装座预留了3mm的调节余量，可以根据实际飞行时的推力线偏差做细微调整，避免飞行时出现抬头或低头的力矩偏差；中段机身是设备舱，预留了9g舵机、标准3S锂电池、接收机的安装位，电池舱设计了可滑动的固定卡槽，可以通过调整电池前后位置来调整整机重心，重心适配范围在主翼弦长30%-35%区间，覆盖不同飞手的操控习惯；尾段采用快拆结构，平尾和垂尾都可以通过插接方式和机身连接，方便日常携带运输，不需要每次拆解舵机连杆。整机的外形尺寸控制在翼展800mm、机身长度1100mm的区间，属于中小型固定翼航模，对户外飞行场地的要求不高，

　　标准的200米见方的开阔草坪场地就可以完成起降和基础特技动作，不需要专用的航模飞行跑道。尾翼部分采用了V型尾翼和双垂尾结合的布局，既保留了实机的外观辨识度，也降低了尾翼的结构重量，垂尾的舵面偏转角度设置为正负20度，配合副翼的差动操控，可以实现更小半径的转弯动作。在结构强度设计上，机翼主梁采用了3mm直径的碳纤维棒预埋设计，翼肋采用轻量化的镂空结构，在保证机翼抗扭强度的前提下尽可能降低整机重量，整机空重控制在280g左右，搭配3S 1300mAh锂电池时起飞重量约420g，翼载荷约48g/d㎡，属于滑翔机的合理翼载荷区间，遇到小幅气流时飞行姿态也能保持稳定。机身蒙皮的分色设计参考了实机的迷彩涂装方案，但在机翼前缘、

　　机头这些容易发生碰撞的位置做了加厚处理，采用了韧性更好的材料，降低日常飞行起降时擦碰导致的结构损坏概率。起落架采用后三点式简易起落架设计，主起落架采用弹性钢丝结构，在硬地起降时可以吸收大部分冲击能量，尾轮直接和方向舵联动，地面滑行时可以通过方向舵控制滑行方向，不需要额外加装转向舵机，简化了整机的机械结构，也降低了组装调试的难度。舵面的传动机构采用了标准的球头连杆连接，连杆长度可以通过调节螺母做细微调整，方便在组装时校准舵面中立位置，避免出现舵面偏差导致的飞行姿态异常。整机的气动中心设计在重心后方约8%弦长的位置，保证飞行时的纵向静稳定性，即使飞手短时间松开操纵杆，飞机也能保持平稳的滑翔姿态，不会突然出现姿态发散的情况。针对滑翔飞行的需求，整机的阻力做了针对性优化，机身横截面采用类椭圆形设计，减少飞行时的压差阻力，机翼和机身的衔接位置做了整流过渡，避免出现气流分离导致的阻力增加，在无动力滑翔状态下的滑翔比可以达到1:8左右，在合适的上升气流条件下可以实现长时间的留空飞行。
