螺旋齿轮硬轴传动零件三维建模作品

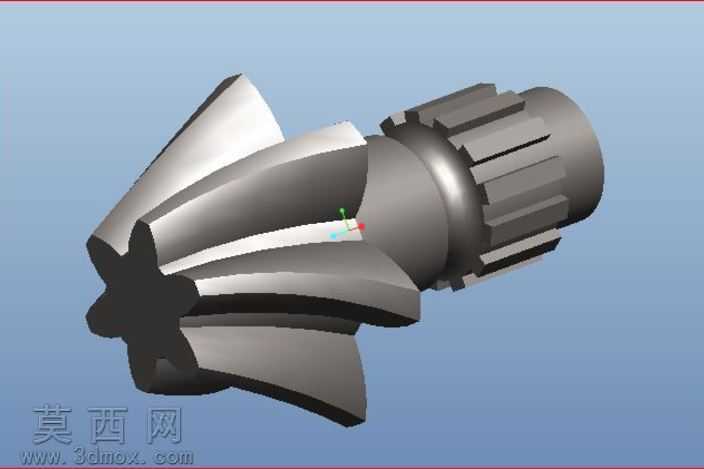

本作品为螺旋齿轮硬轴传动零件的三维建模成果，建模过程依托主流三维设计软件完成，全程遵循机械传动零件的设计规范与加工工艺要求开展。建模初期首先梳理该零件的功能定位：该零件集成螺旋锥齿轮与花键连接轴为一体，主要用于相交轴之间的旋转动力传递，需同时满足齿轮啮合的精度要求与轴类零件的结构强度要求。建模阶段采用参数化设计思路，首先绘制齿轮端的基准齿形轮廓，依据螺旋齿轮的螺旋角、模数、齿数等核心参数，通过螺旋扫描、阵列切除等特征操作生成均匀分布的螺旋轮齿，轮齿的齿面曲率、齿顶倒角、齿根过渡圆角均严格按照机械设计标准设定，保证后续啮合传动的平稳性，降低运行过程中的应力集中风险。轴身部分的建模依次完成定位轴肩、花键段的特征构建，花键的齿形、键宽、小径尺寸均符合传动连接的标准规范，轴段之间的过渡位置均设置合理的圆角过渡，避免应力集中导致的零件失效。材质与渲染阶段，为零件赋予合金钢材质属性，还原金属零件的金属光泽与表面质感，渲染过程中调整光照角度与环境参数，清晰呈现轮齿的曲面形态、花键的细节结构以及各轴段的轮廓特征，直观展示零件的整体结构与细节设计。结构设计上，该零件将齿轮与传动轴整合为一体结构，减少了装配环节的连接误差，提升了传动系统的整体刚性，齿轮端的螺旋齿设计可保证传动过程中轮齿逐步啮合，传动平稳、噪音低，可承受较大的传动载荷；尾端的花键结构可实现与配套传动部件的可靠连接，保证扭矩传递的稳定性，各轴段的直径变化符合轴类零件的等强度设计原则，在满足结构强度要求的前提下尽可能控制零件重量，适配传动系统的轻量化设计需求。整个建模过程严格把控各特征的尺寸精度，所有配合面、传动面的尺寸公差均预留合理的加工余量，模型可直接用于后续的工程图生成、装配干涉检查、运动仿真分析以及数控加工编程等环节，为该零件的生产制造与装配调试提供可靠的三维数字模型支撑。
