机用夹紧台虎钳组件结构三维设计

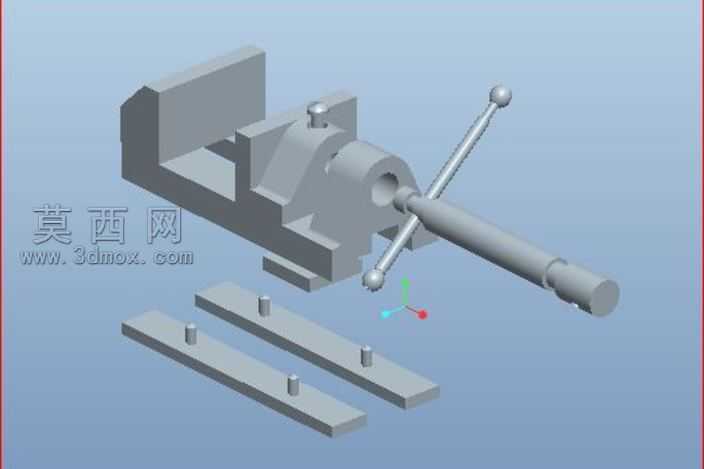

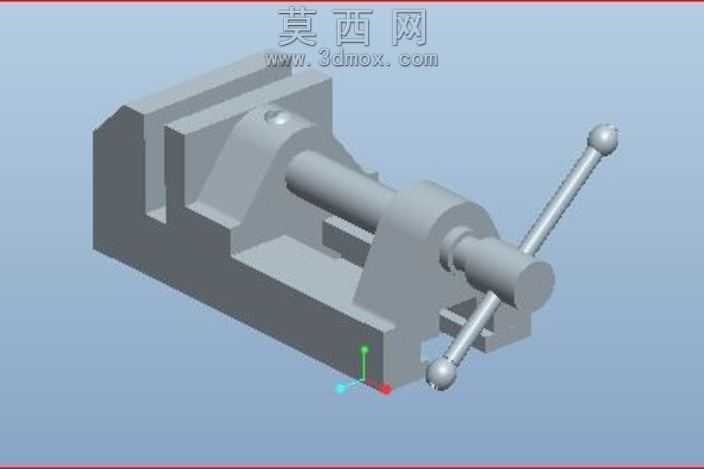

本作品为机用台虎钳的夹紧组件三维建模设计，整体建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，在三维建模环境中完成了全部零件的参数化绘制与虚拟装配。建模阶段首先从固定钳身的基础结构入手，通过拉伸、切除等基础特征命令构建出钳身的主体轮廓，针对钳身的导轨滑槽、丝杠安装孔位等关键配合部位，严格控制尺寸公差与形位精度，保证后续活动钳身的滑动顺畅无卡滞。活动钳身部分同样采用参数化建模方式，其与固定钳身的配合面做了贴合度优化，丝杠螺母副的安装位预留了合理的装配间隙，同时兼顾了实际加工中的工艺可行性。传动丝杠与操作手柄的建模还原了真实台虎钳的传力结构，手柄两端的球形端头做了圆角过渡处理，既符合人体工学的握持需求，也在渲染阶段通过材质光影突出了金属加工件的圆润质感。整体装配过程采用自下而上的装配思路，依次完成固定钳身、活动钳身、丝杠、螺母、操作手柄、夹紧垫块等零件的配合约束，添加了符合实际运动逻辑的滑动副与旋转副，可直观演示台虎钳的夹紧与松开动作，验证机构的运动行程无干涉。材质渲染阶段，针对不同零件的实际加工材质做了区分设置：钳身主体采用铸铁哑光材质，还原铸件的粗糙磨砂质感；丝杠与操作手柄采用45号钢调质后的金属亮面材质，添加了细微的车削纹理提升真实感；配合面处做了轻微的高光处理，突出精密配合面的加工精度。设计思路围绕台虎钳的核心夹紧功能展开，在保证结构强度的前提下优化了整体外形，去除了不必要的冗余结构，既还原了传统机用台虎钳的经典结构，也通过三维建模的方式验证了各部件的受力合理性与装配可行性，可作为机械工装设计教学、机床附件结构参考的数字化模型使用，清晰展现了螺旋夹紧机构的传力原理与典型台虎钳的内部构造。
