杠杆式蝶阀组件三维结构设计

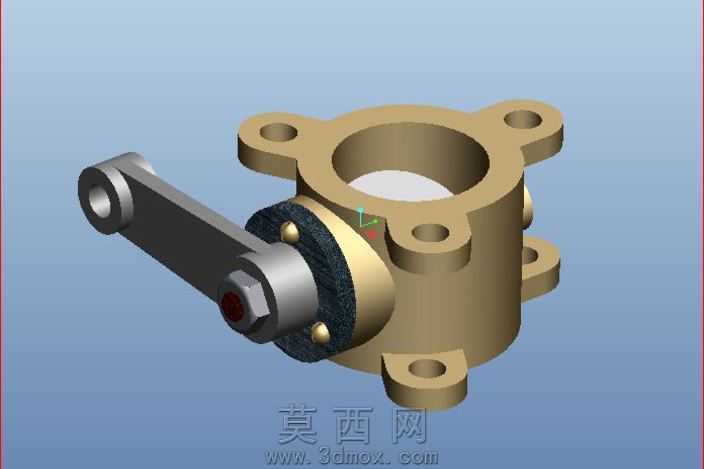

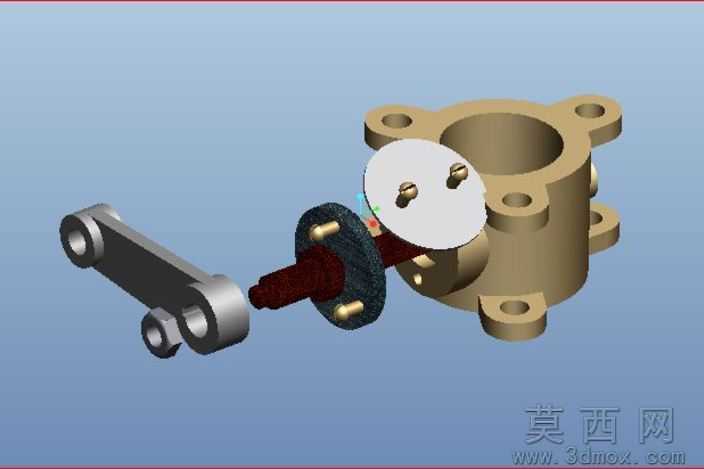

本作品为杠杆驱动式蝶阀的完整组件三维建模成果，建模过程严格遵循机械设计规范，对蝶阀的各个组成部件进行了1:1等比例还原，完整呈现了该类阀门的装配关系与结构细节。建模阶段首先梳理了蝶阀的整体构成逻辑，将模型拆分为阀体、阀杆、密封组件、驱动杠杆、锁紧紧固件五大模块分别进行参数化绘制，阀体部分采用带多安装耳的筒式结构，对法兰安装孔的位置、通体内径、壁厚参数都进行了精准定义，保证安装接口的尺寸符合通用管件适配标准。驱动杠杆部分做了轻量化的结构处理，在保证结构强度的前提下对杠杆臂做了减重造型设计，端部的连接销轴孔做了同轴度约束，确保与阀杆的装配精度。密封组件部分还原了蝶阀的密封副结构，对密封圈的安装槽、压合间隙都做了细节建模，能够直观展示密封件的装配位置与压合状态。材质渲染阶段针对不同部件做了区分处理，阀体部分赋予铸铜金属材质，还原了铜质阀门的哑光金属质感与表面细微的铸造纹理；驱动杠杆赋予碳钢发黑材质，呈现出深灰哑光的金属表面效果；紧固件部分赋予镀锌亮面金属材质，与杠杆主体形成材质区分；密封件部分赋予黑色丁腈橡胶材质，还原橡胶件的半哑光柔面质感，不同材质的搭配让整个模型的结构层次更加清晰，各部件的边界一目了然。结构设计上充分考虑了蝶阀的工作原理，杠杆与阀杆的连接采用扁位定位加螺母锁紧的结构，能够保证扭矩传递的稳定性，避免启闭过程中出现打滑问题；阀体上的多个安装耳沿圆周分布，能够适配不同方向的管路安装需求，提升了阀门的安装适配性。整个装配模型添加了合理的装配约束，能够直观展示杠杆摆动带动阀杆转动、进而驱动蝶板启闭的运动逻辑，可用于阀门结构教学、产品展示、装配工艺模拟等场景，模型的各个零件都保留了可编辑的参数化特征，方便后续根据实际工况需求调整通径、安装尺寸、杠杆长度等参数，具备较高的二次修改与复用价值。
