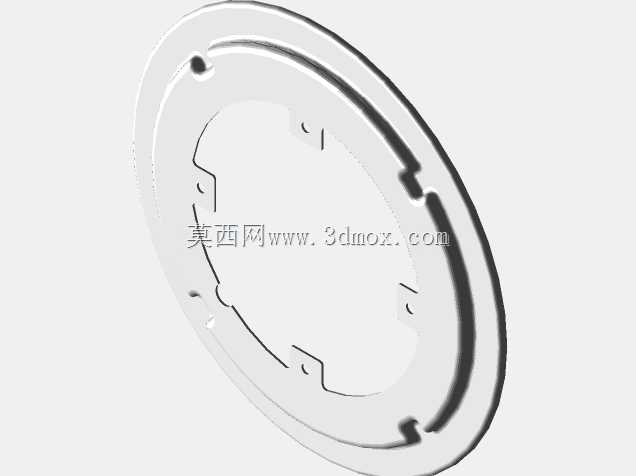

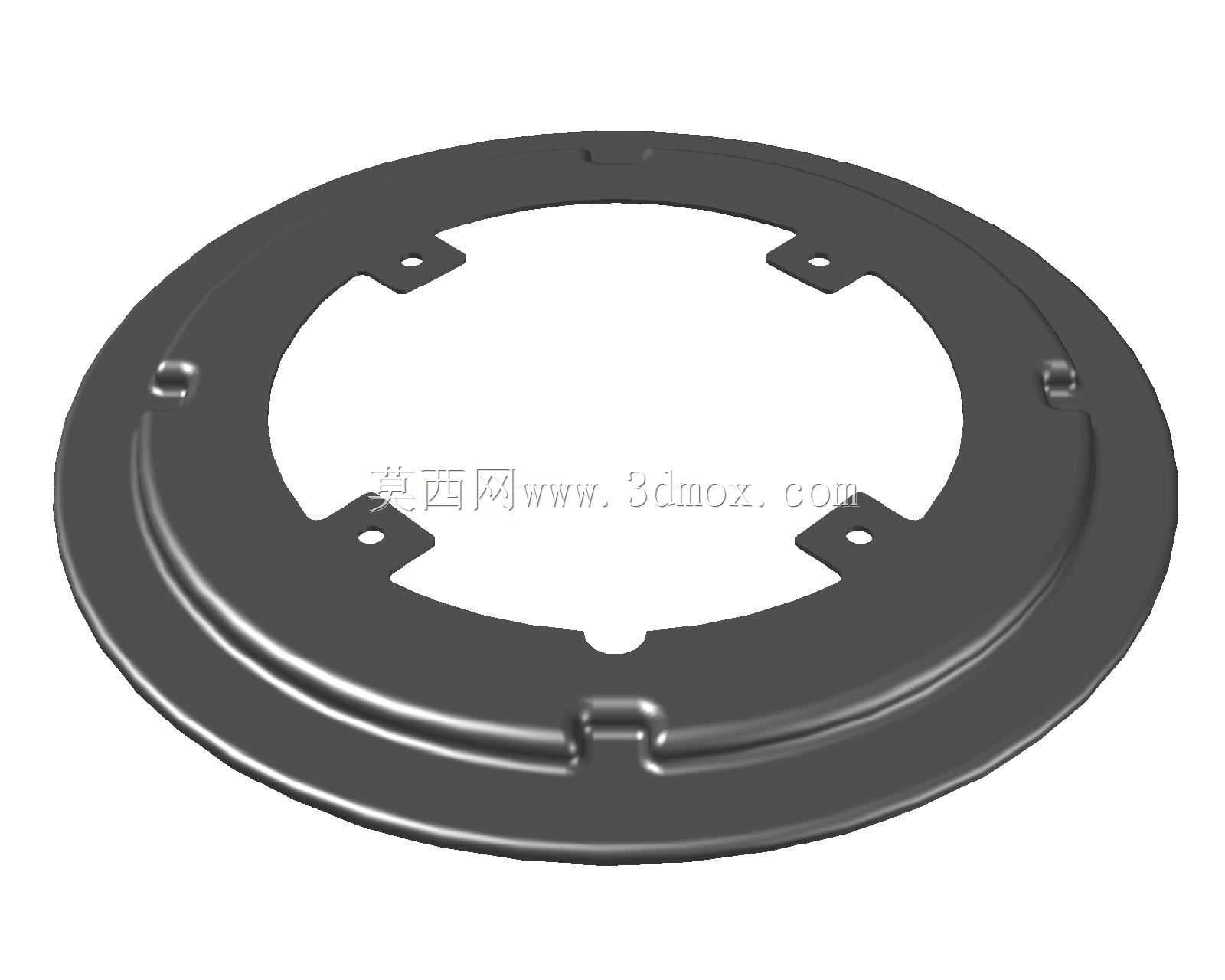

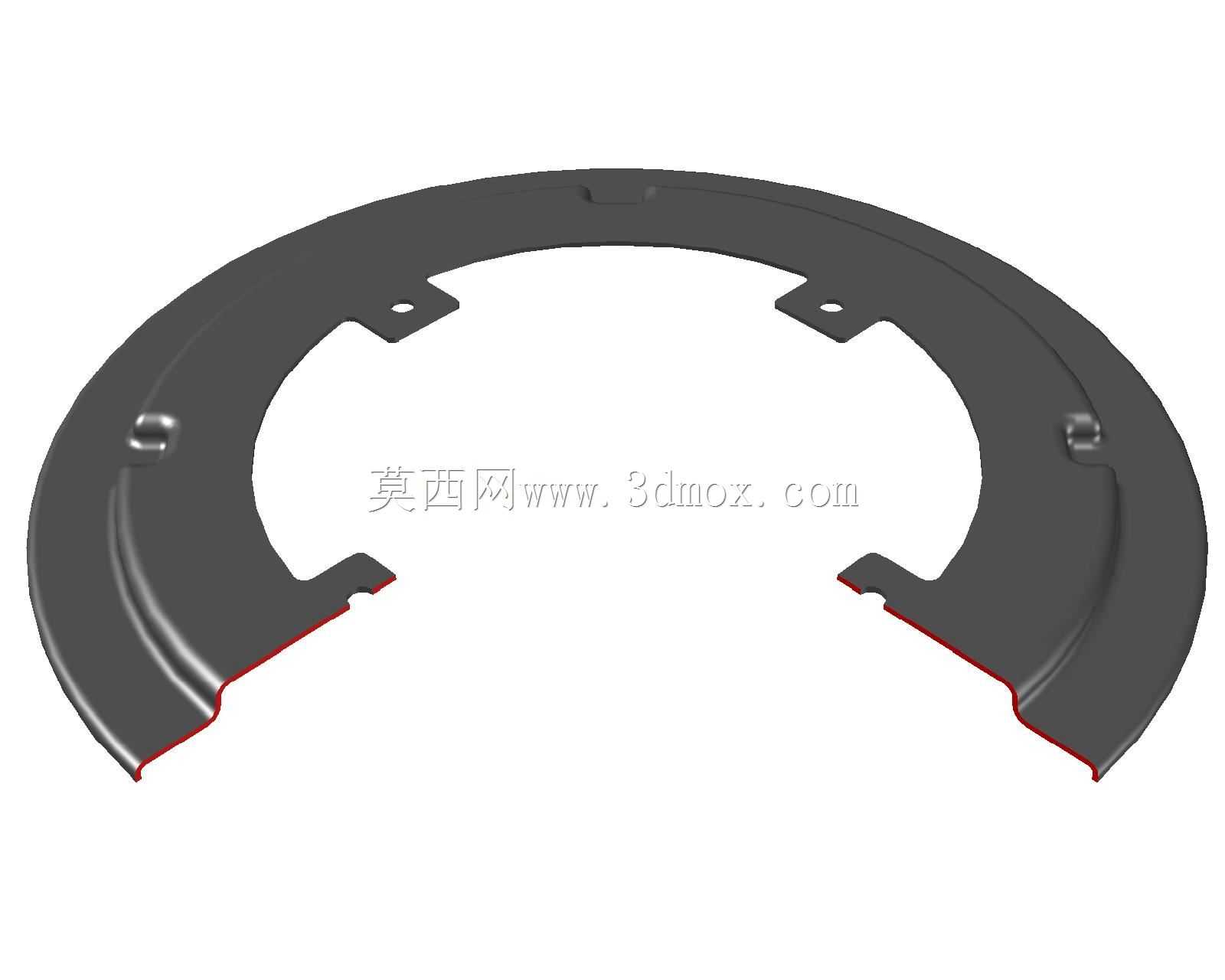

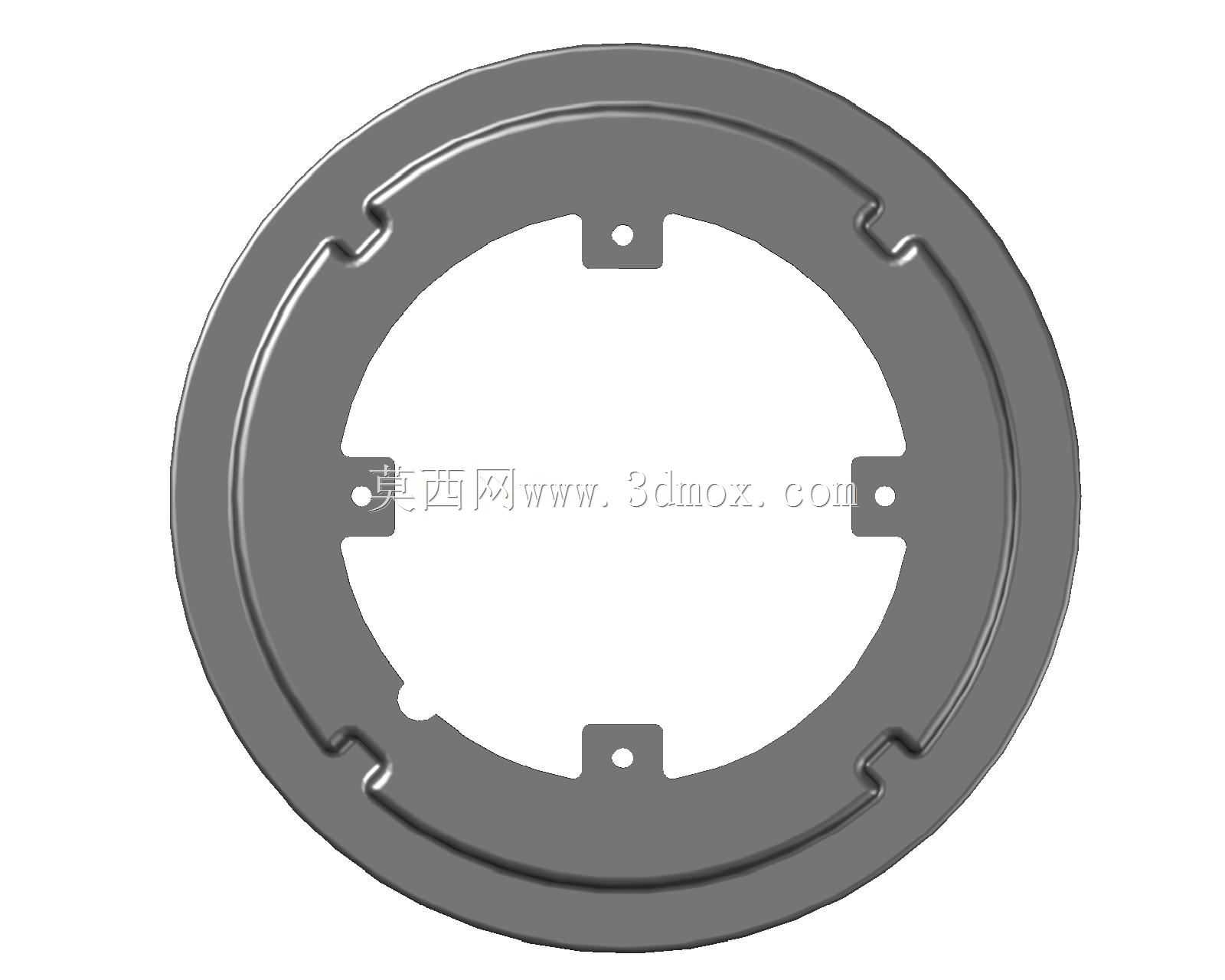

燃气灶燃烧炉环形固定安装底座结构

　　该环形金属构件是家用及商用嵌入式燃气灶燃烧器单元的核心安装承载部件，主要承担燃烧炉头的定位承托、与灶具台面的密封衔接、以及燃烧工况下的结构限位功能，是灶具燃烧系统中衔接台面面板与内部燃烧组件的关键结构件。从实际应用场景来看，这类构件广泛适配台式、嵌入式民用燃气灶，以及部分小型商用煲仔炉、矮汤炉的单燃烧单元装配场景，安装位置处于灶具面板的开孔处，上表面贴合台面装饰圈，下表面对接炉头进风混合腔体，周边的安装耳片直接通过紧固件与灶具底壳的预装支架锁合，是保障炉头安装同轴度、避免使用过程中出现炉头偏移、漏火、面板溢液渗入机体内部的核心结构。

　　从功能特性上看，该构件采用薄钢板冲压成型工艺加工，整体为环形盘状结构，中心大尺寸开孔为炉头本体、点火针、感应针的穿装预留了足够空间，环形盘面的阶梯式翻边结构一方面提升了薄板材的整体结构刚性，减少长期高温烘烤下的形变翘曲风险，另一方面翻边形成的环形凹槽可以承接烹饪过程中溢出的汤汁、水渍，避免液体直接顺着面板开孔流入灶具内部腐蚀燃气阀门、脉冲点火器等电气元件。盘面均匀分布的四个带孔安装耳片，是整个构件的核心安装定位点，耳片上的冲孔尺寸适配常规M4规格的灶具安装螺丝，耳片位置经过同轴度校准，安装后可以保证炉头与火盖的配合间隙均匀，避免出现火焰偏烧、离焰等工况异常。盘面上分布的几处凸起定位卡点，是与炉头底部定位槽配合的限位结构，装配时卡点卡入炉头对应槽位，可避免炉头在长期使用、频繁挪动锅具的过程中出现周向转动，保障点火针与火孔的相对位置始终处于设计区间内，提升点火成功率。

　　从设计思路层面分析，该结构在建模阶段优先考虑了冲压工艺的可实现性，所有弯折处均设置了符合板材冲压要求的圆角过渡，避免直角弯折造成的板材应力集中、冲压开裂问题；环形翻边的高度经过反复校核，既保证足够的结构强度，又不会过多占用灶具内部的进风空间，保障燃烧所需的一次引射空气量充足。安装边界方面，该构件的最大外径适配常规灶具面板120mm直径的标准开孔尺寸，中心开孔直径约85mm，可适配额定热负荷3.2kW-4.5kW区间的常规大气式燃烧炉头，安装耳片的孔位中心距为100mm，与市面上多数主流灶具的底壳预装支架孔位具备互换性，不需要额外改孔即可完成替换装配。构件整体的厚度选用0.8mm的冷轧钢板，表面经过高温搪瓷处理，可长期承受燃烧过程中200℃-300℃的持续烘烤温度，不会出现表层脱落、锈蚀等问题，盘面的平整度控制在0.2mm以内，安装后与台面、密封胶圈的贴合度良好，可有效避免使用过程中出现漏液、漏气的隐患。在实际装配场景中，该构件不需要额外的焊接工序，全靠冲压成型的结构特征完成与周边零件的配合定位，装配工序简单，单件生产的材料利用率高，适合大批量冲压流水线生产，能够有效控制灶具整机组装的物料成本与人工成本，同时结构的可靠性经过了长期市场验证，可满足灶具产品6-8年的正常使用周期要求，不会出现结构失效问题。
